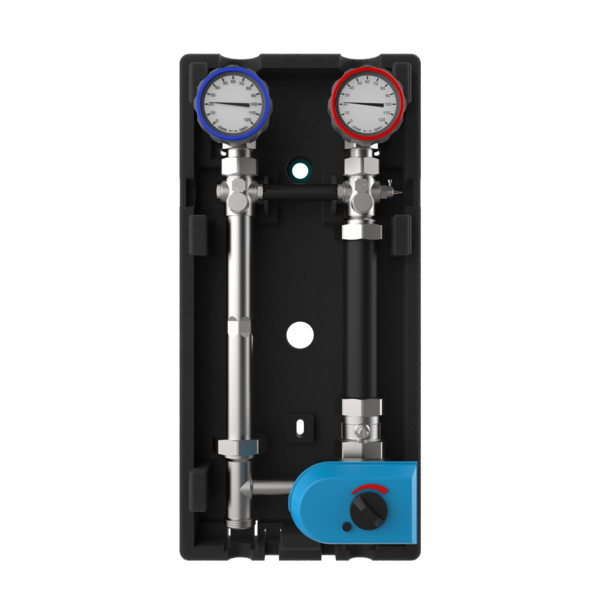

Produktbild

strawa strawi 125-25
Aufbaugruppe MK0-180-SM

strawa strawi 125-25 Aufbaugruppe MK0-180-SM BxHxT: 250 x 525 x 232 mm f. geregel. Hkr. ohne Pumpe, Pumpendistanzstück 1 1/2" Länge 180 mm, m. Stellmotor

Artikelnummer: 7211001

Listenpreis: 498,70 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

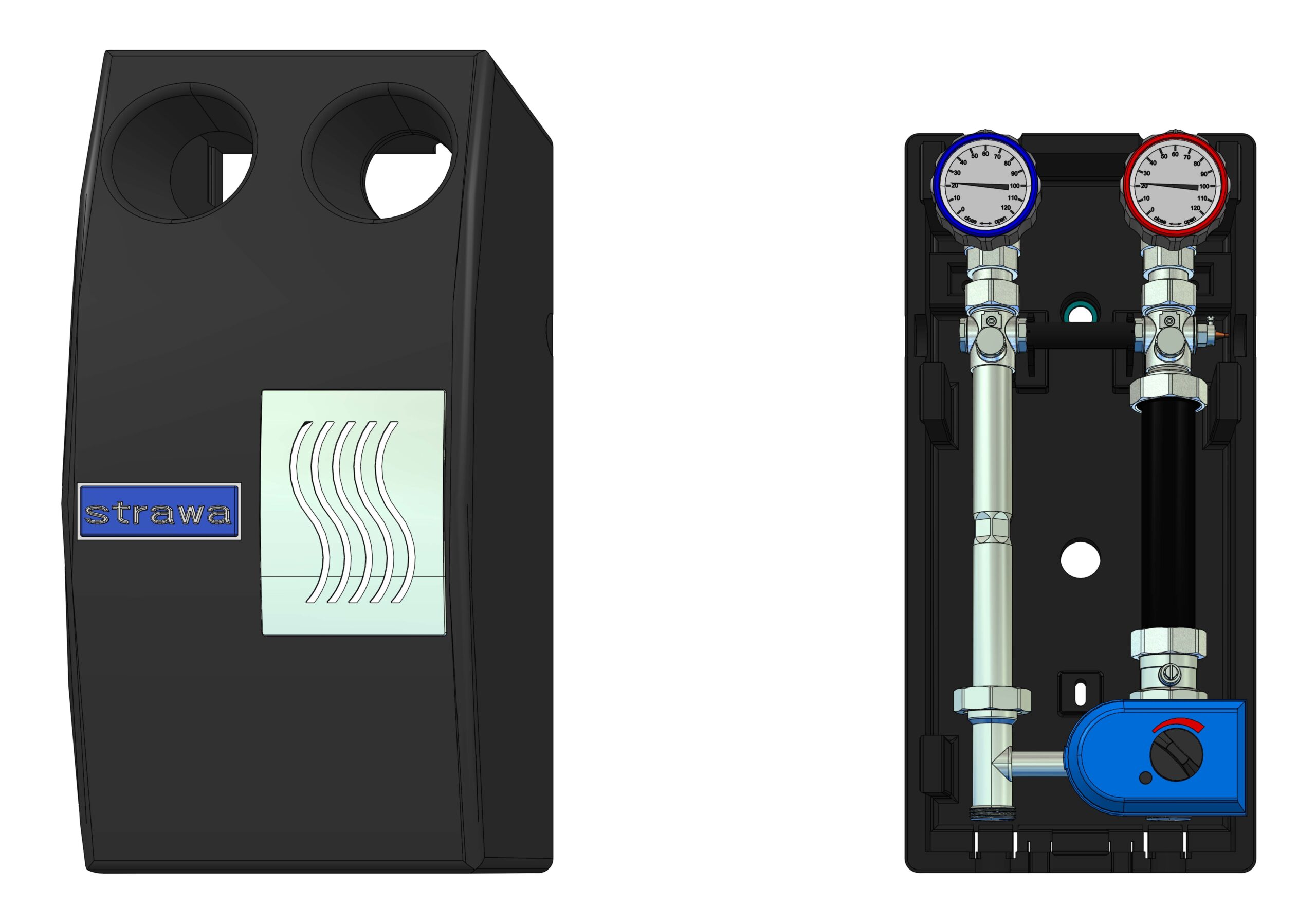

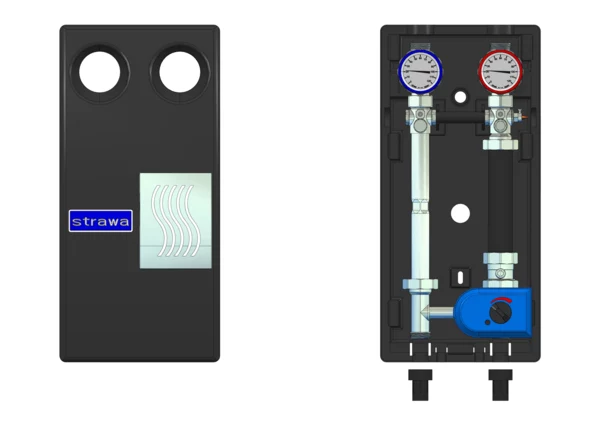

strawa strawi 125-25 Aufbaugruppe MK0-180-SM

1. Beschreibung:
Aufbaugruppe für einen geregelten Heizkreis, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 95 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer und Stellmotor 230 V
- mit Rückflussverhinderer im Vorlauf
- Pumpendistanzstück 1 1/2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha2 (L) 25-40
- Grundfos UPM3 Auto 25-50 180
- Xylem Eco Floor 25-6/180
5. Anschlüsse:
5.1 Primärseite:
- 1'' AG flachdichtend
5.2 Sekundärseite:
- 1'' AG flachdichtend

Die Aufbaugruppe dient der Verteilung von Wärme bzw. Kälte in einem geregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 10 kW bzw. der Volumenstrom bis 0,86 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut, ein Pumpenkugelhahn im Vorlauf erleichtert einen späteren Pumpenwechsel.
Zusätzlich ist im Vorlauf des Kugelhahn mit Thermomertergriff ein Rückflussvehinderer verbaut.
Das 1 1/2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Mischermotor 230 V dient der Beimischung von Heizungswasser aus dem Rücklauf zur Regulierung der Vorlauftemperatur.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN25. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.

Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern und Zubehör.
Der Einbau einer Pumpe (2x 1 1/2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.

strawa strawi 125-25 Aufbaugruppe MK0-180-SM

1. Beschreibung:
Aufbaugruppe für einen geregelten Heizkreis, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 95 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer und Stellmotor 230 V
- mit Rückflussverhinderer im Vorlauf
- Pumpendistanzstück 1 1/2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha2 (L) 25-40
- Grundfos UPM3 Auto 25-50 180
- Xylem Eco Floor 25-6/180
5. Anschlüsse:
5.1 Primärseite:
- 1'' AG flachdichtend
5.2 Sekundärseite:
- 1'' AG flachdichtend

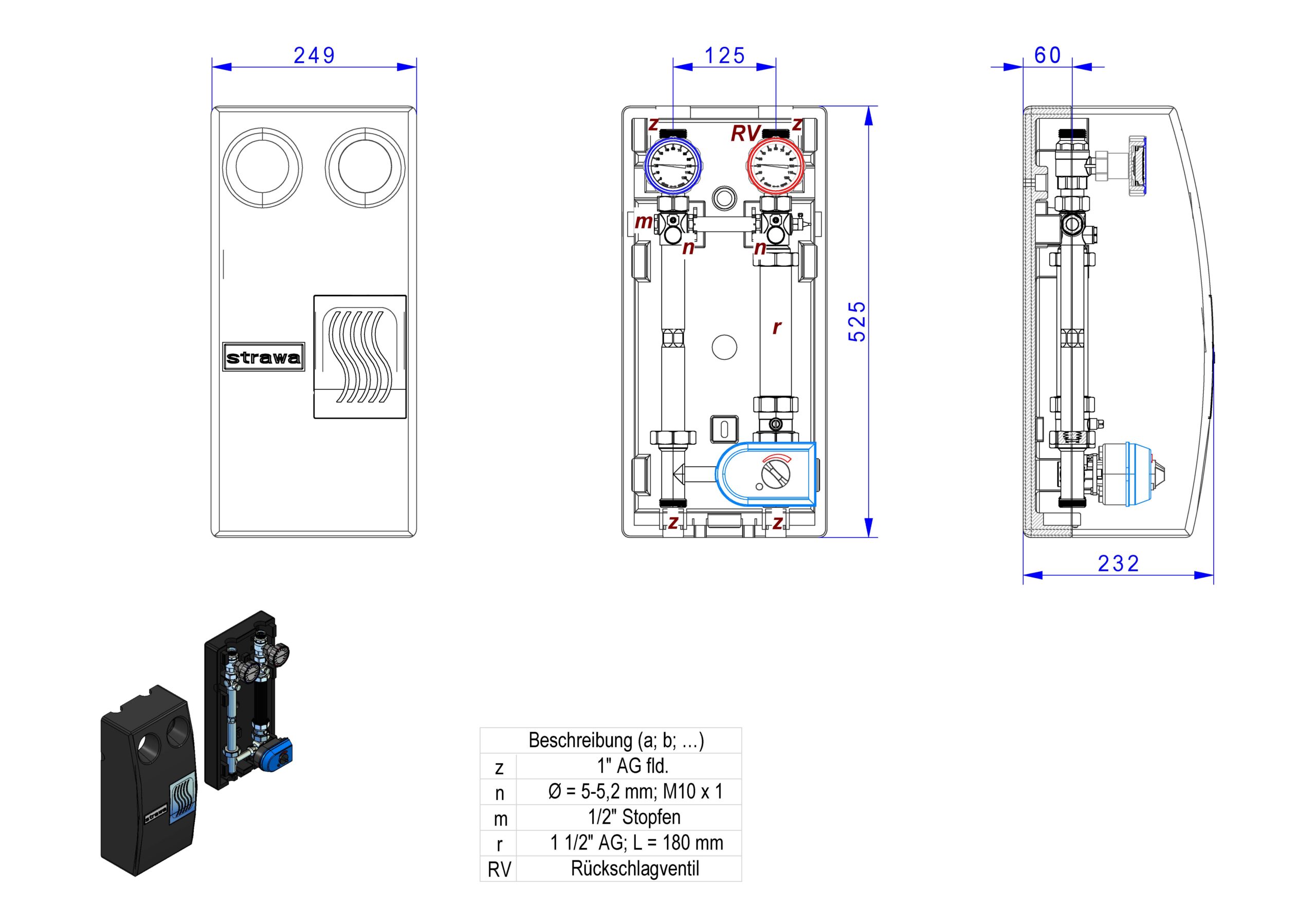

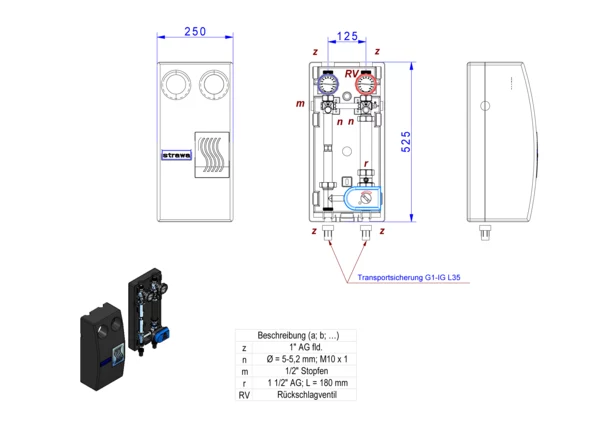

Abmessung (Breite x Höhe x Tiefe): 250 x 525 x 232 mm
Gewicht: 6,214 kg
EAN: 4061323144754
Warennummer: 84818059
Artikelnummer: 7211001
Warengruppe: 72
URL: https://www.strawa.com/produkt/7211001

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa strawi 125-25
Aufbaugruppe MK0-180-SM
BxHxT: 250 x 525 x 232 mm
für geregelten Heizkreis ohne Pumpe,
Pumpendistanzstück 1 1/2" Länge 180 mm,
mit Stellmotor

EAN: 4061323144754
Artikelnummer: 7211001
Warengruppe: 72
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323144754

Listenpreis498,70 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandCN

Zolltarifnummer84818059

Standardversand (Tage)3

Elektrische BestandteileJa

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)250

Höhe (mm)525

Tiefe (mm)232

Gewicht (kg)6,197

Verpackungsabmessungen

Breite (mm)270

Höhe (mm)250

Tiefe (mm)540

Gewicht (kg)6,432

Merkmale

Klassifizierung ETIM 9

Material Mantel Kunststoff

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Sekundärer Anschluss Außengewinde (metrisch)

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Pumpenanschluss sonstige

Nenndurchmesser Pumpenanschluss 1 1/2 Zoll (40)

Kvs-Wert -

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 100 °C

Einstellbereich Temperatur -

Ausführung der Temperaturregelung elektrisch

Anzeigebereich Thermometer 0 - 120 °C

Leistung 0 - 10 kW

Geeignet für Kühlen Ja

Geeignet für Heizung Ja

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Ausführung gemischter Heizkreis

Mit Passstück für Wärmezähler Nein

Mit Wärmezähler Nein

Eingebaute Zirkulationspumpe Nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein

Einbaulänge der Pumpe 180 mm

Mit Manometer Nein

Mit Regelventil Nein

Mit Absperrventil Ja

Mit Rückschlagklappe Ja

Öffnungsdruck Sperrventil -

Mit Sicherheitsventil Nein

Öffnungsdruck Sicherheitsventil -

Mit Thermometer Ja

Auslaufhahn Nein

Mit Servomotor Ja

Geeignet für Servomotoren Ja

Mit Dreiwegeventil Ja

Mit Pumpenkugelhahn Ja

Mit Anschluss Temperaturfühler Nein

Mit Anschluss Ausdehnungsgefäß Nein

Mit automatischer Entlüftung Nein

Wandaufstellung Ja

Mit Wandbefestigungsbügel Ja

Mit Füßen Nein

Mit Differenzdruckregler Nein

Strömungsrichtung -

Mit Wärmedämmung Ja

Heizkreisregler erweiterbar -

Verteilerbalken erweiterbar Nein

Wärmeübertrager erweiterbar Nein

Breite 250 mm

Höhe 525 mm

Tiefe 232 mm
