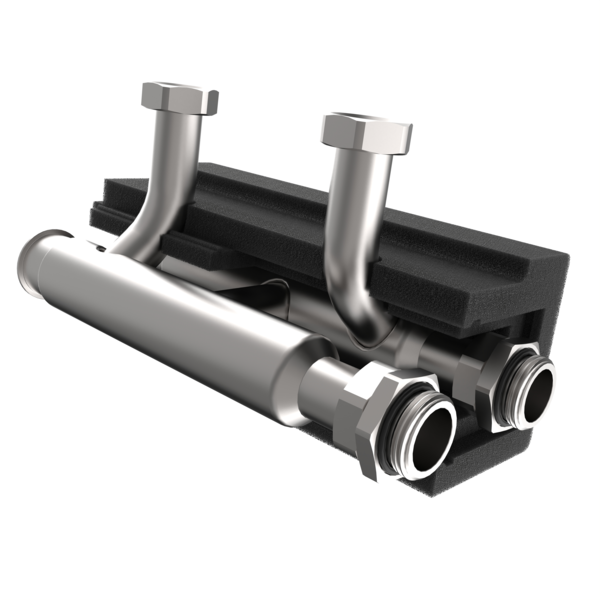

Produktbild

strawa strawi 125-25
Erweiterungskreis mit hydraul. Weiche

strawa strawi 125-25 Erweiterungskreis mit hydraul. Weiche BxHxT: 279 x 170 x 141 mm bis 2,6 m³/h, mit EPP-Dämmung

Artikelnummer: 7200001

Listenpreis: 175,50 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa strawi 125-25 Erweiterungskreis mit hydraul. Weiche

1. Beschreibung:
Erweiterung von strawi 125-25 Kesselverteilern um einen weiteren Heizkreis, seitliche Primäranschlüsse und nach oben geführte Sekundäranschlüsse, hydraulischer Weiche durch Verdindung zwischen Vor- und Rücklaufkammern, mit Dämmung
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h
- max. Leistung: 60 kW bei delta T = 20 K
3. Bauteile:
- Verteilerrohre aus Edelstahl 1.4301 DN 40, mit nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- Hydraulische Weiche durch Verbindungsrohr zwischen Vor- und Rücklaufkammer
- EPP-Dämmung gemäß GEG, mit Ausschnitten für Verteileranschlüsse
- Stutzenabstand: 125 mm
4. Anschlüsse:
4.1 Primärseite:
- seitlich links oder rechts
- 1" AG selbstdichtend im Vor- und Rücklauf für Anschluss an 125-25 Kesselverteiler
4.2 Sekundärseite:
- 1'' Überwurfmutter fld. im Vor- und Rücklauf
- passend für strawi 125-25 Aufbaugruppen

Der strawi 125-25 Erweiterungskreis mit hydraulischer Weiche dient der Erweiterung von strawi 125-25 Kesselverteilern um einen Heizkreis
und der hydraulischen Entkopplung von Primär- und Sekundärseite.
Der Erweiterungskreis besteht aus zwei getrennt nebeneinander liegenden Edelstahlrohren 1.4301 DN 40.
Eine thermische Trennung der Rohre verhindert den Wärmeübergang von Vorlauf-und Rücklaufwasser,
das ist besonders bei Brennwertgeräten von Vorteil, weil dadurch Energie eingespart wird.
Der Kesselanschluss befindet sich seitlich links oder rechts, gegenüberliegend ist ein 1“ Stopfen.
Die Abgänge sind nebeneinander als Vorlauf- und Rücklaufrohr mittig linear nach oben gezogen und enden mit einer 1“ Überwurfmutter.
Die EPP-Dämmung gemäß dem GEG verhindert Wärmeverluste..

Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern und strawi 125-25 Aufbaugruppen und Zubehör.

strawa strawi 125-25 Erweiterungskreis mit hydraul. Weiche

1. Beschreibung:
Erweiterung von strawi 125-25 Kesselverteilern um einen weiteren Heizkreis, seitliche Primäranschlüsse und nach oben geführte Sekundäranschlüsse, hydraulischer Weiche durch Verdindung zwischen Vor- und Rücklaufkammern, mit Dämmung
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h
- max. Leistung: 60 kW bei delta T = 20 K
3. Bauteile:
- Verteilerrohre aus Edelstahl 1.4301 DN 40, mit nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- Hydraulische Weiche durch Verbindungsrohr zwischen Vor- und Rücklaufkammer
- EPP-Dämmung gemäß GEG, mit Ausschnitten für Verteileranschlüsse
- Stutzenabstand: 125 mm
4. Anschlüsse:
4.1 Primärseite:
- seitlich links oder rechts
- 1" AG selbstdichtend im Vor- und Rücklauf für Anschluss an 125-25 Kesselverteiler
4.2 Sekundärseite:
- 1'' Überwurfmutter fld. im Vor- und Rücklauf
- passend für strawi 125-25 Aufbaugruppen

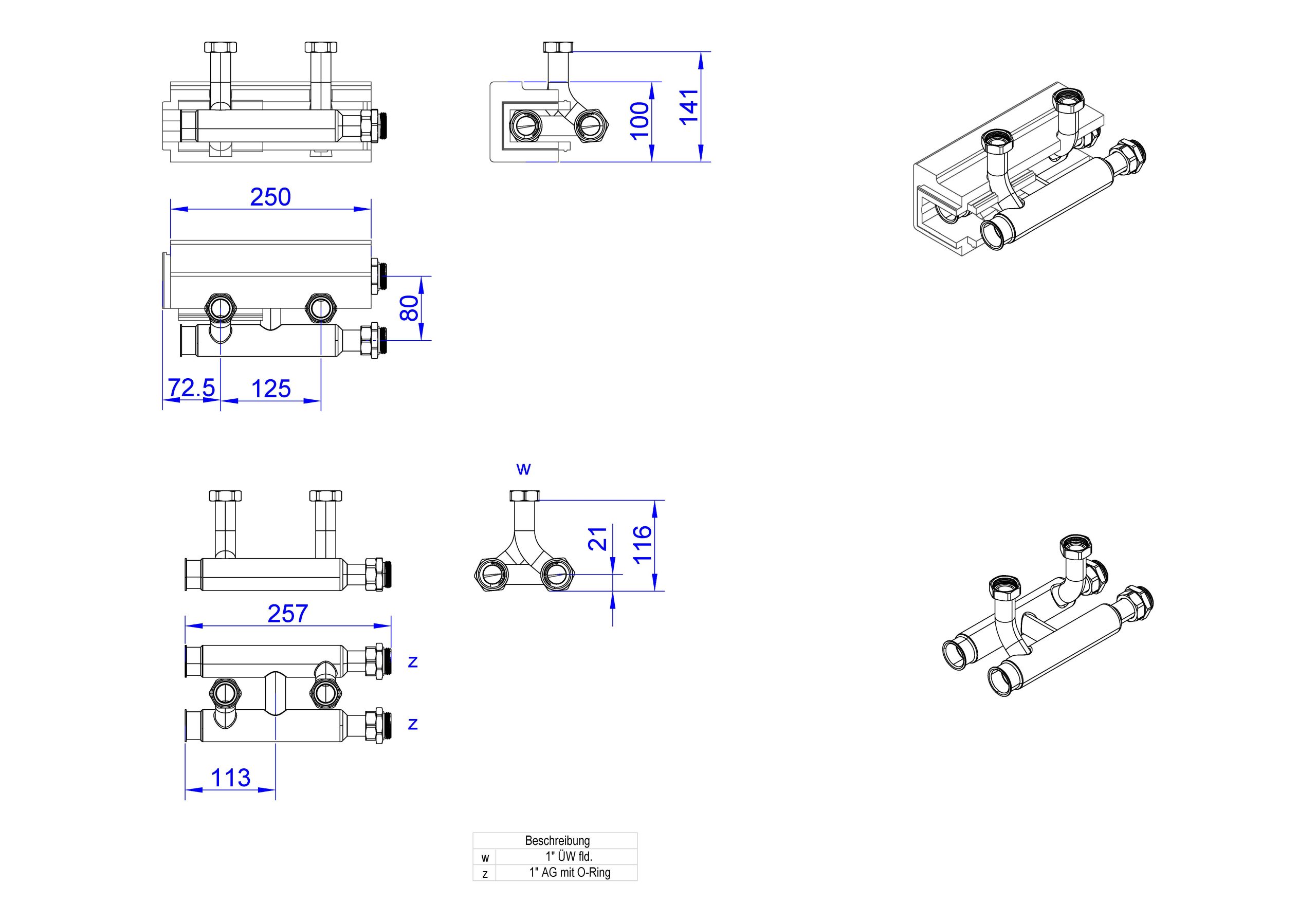

Abmessung (Breite x Höhe x Tiefe): 279 x 170 x 141 mm
Gewicht: 1,448 kg
EAN: 4061323144594
Warennummer: 84039090
Artikelnummer: 7200001
Warengruppe: 72
URL: https://www.strawa.com/produkt/7200001

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa strawi 125-25
Erweiterungskreis mit hydraul. Weiche
BxHxT: 279 x 170 x 141 mm
bis 2,6 m3/h, mit EPP-Dämmung

EAN: 4061323144594
Artikelnummer: 7200001
Warengruppe: 72
Warennummer: 84039090

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323144594

Listenpreis175,50 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandCN

Zolltarifnummer84039090

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)279

Höhe (mm)170

Tiefe (mm)141

Gewicht (kg)1,448

Verpackungsabmessungen

Breite (mm)175

Höhe (mm)161

Tiefe (mm)280

Gewicht (kg)1,748

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Aufbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 1 Zoll (25)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 Außengewinde (metrisch)

Nenndurchmesser Anschluss 2 1 Zoll (25)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 Außengewinde (metrisch)

Anzahl der Abzweige 1

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 1 Zoll (25)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen sonstige

Abstand zwischen den Abzweigungen 125 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 100 °C

Zeta-Wert -

Systemgebunden Ja

Mit Füll- und Entleerungshahn Nein

Mit Absperrventil Nein

Mit Entlüftung Nein

Mit Wandbefestigungsbügel Nein

Mit Befestigungsmaterial Nein

Mit Füßen Nein

Mit verstellbaren Bodenstützen Nein

Mit Isolierung Ja

Breite 279 mm

Höhe 170 mm

Tiefe 141 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

KOMO-Prüfsiegel -

Typenzulassung nach BBR/EKS Nein
