strawa Comfortschrank UP-Schrank 69 4,0 RAL 9016

strawa Comfortschrank UP-Schrank 69 4,0 RAL 9016,BxHxT: 1498x761x122 mm, Frontblende tiefenverstellbar 110-150 mm, Schrank höhenverstellbar von 760-890 mm

Kategorie: Verteilerschränke Comfort Unterputz 110-150 mm

Artikelnummer: 60C086940

Warengruppe: 60

Listenpreis: 483,90 €

Anfragen/Merken

strawa Comfortschrank UP-Schrank 69 4,0 RAL 9016

Beschreibung:
Der variable und montagefreundliche Unterputzschrank ermöglicht die komfortable, fachgerechte und schnelle Montage von Flächenheizungs-, Flächenkühlungs- und Sanitärsystemverteilern und deren Zubehör. Der Schrank bietet eine größere Einbau- bzw. Montagefläche für:
- komfortable Platzierung der Einbauteile
- übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste
- Einbaumöglichkeit von Wasserzählereinbaustrecken bei geringstmöglicher Schrankgröße
Bestandteile:
1. Einbauzarge:
  - feuerverzinktes Stahlblech Bautiefe 110 mm
  - seitlich und oberhalb der Zarge mit universell ausbrechbaren, vorgestanzten Rohrführungsblechen für den optimalen Verteiler- und Elektroanschluss
  - zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
  - große Montagefreiheit im oberen Rückwandbereich für Einbau von Zusatzkomponenten, wie Klemmleisten und Wasserzählereinbaustrecken
  - vorgestanzte Öffnungen seitlich und oberhalb auf der Rückwand zur Montage von Wasserzählereinbaustrecken W1 und W2 mit KLICK-System und Comfort strawalogiXRT-STA Klemmleiste
  - abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
  - höhenverstellbare Schrankfüße (130 mm) für Fußbodenaufbau minimal 54 mm und maximal 184 mm
  - Markierung Oberkante Fertigfußboden (OK FFB)
2. Frontblende:
  - galvanisch verzinktes Stahlblech in weiß RAL 9016
  - abnehmbares und verstellbares (max. 40 mm) Estrichprallblech
  - verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
  - versenkter, weißer Drehriegel in Stecktür
  - alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar

Artikelspezifikation:
Schrankgröße 4,0
Artikelabmessung: B x H x T: 1498 x 761 x 122 mm
Artikelgewicht: 24,54 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

strawa Comfortschrank UP-Schrank 69 4,0 RAL 9016

Beschreibung:
Der variable und montagefreundliche Unterputzschrank ermöglicht die komfortable, fachgerechte und schnelle Montage von Flächenheizungs-, Flächenkühlungs- und Sanitärsystemverteilern und deren Zubehör. Der Schrank bietet eine größere Einbau- bzw. Montagefläche für:
- komfortable Platzierung der Einbauteile
- übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste
- Einbaumöglichkeit von Wasserzählereinbaustrecken bei geringstmöglicher Schrankgröße
Bestandteile:
1. Einbauzarge:
  - feuerverzinktes Stahlblech Bautiefe 110 mm
  - seitlich und oberhalb der Zarge mit universell ausbrechbaren, vorgestanzten Rohrführungsblechen für den optimalen Verteiler- und Elektroanschluss
  - zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
  - große Montagefreiheit im oberen Rückwandbereich für Einbau von Zusatzkomponenten, wie Klemmleisten und Wasserzählereinbaustrecken
  - vorgestanzte Öffnungen seitlich und oberhalb auf der Rückwand zur Montage von Wasserzählereinbaustrecken W1 und W2 mit KLICK-System und Comfort strawalogiXRT-STA Klemmleiste
  - abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
  - höhenverstellbare Schrankfüße (130 mm) für Fußbodenaufbau minimal 54 mm und maximal 184 mm
  - Markierung Oberkante Fertigfußboden (OK FFB)
2. Frontblende:
  - galvanisch verzinktes Stahlblech in weiß RAL 9016
  - abnehmbares und verstellbares (max. 40 mm) Estrichprallblech
  - verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
  - versenkter, weißer Drehriegel in Stecktür
  - alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar

Artikelspezifikation:
Schrankgröße 4,0
Artikelabmessung: B x H x T: 1498 x 761 x 122 mm
Artikelgewicht: 24,54 kg

GTIN: 4061323113514
Warennummer: 73269098
Werksartikelnummer: 60C086940
Warengruppe: 60
URL: https://www.strawa.com/produkt/60C086940

Marke: strawa

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Comfortschrank UP-Schrank 69
4,0 RAL 9016

Frontblende tiefenverstellbar 110-150 mm, Schrank höhenverstellbar von 760-890 mm

Schrankgröße 4,0
Abmessung B x H x T:
1498 x 761 x 122 mm
Artikelgewicht: 24,54 kg
Werksartikelnummer: 60C086940
Warennummer: 73269098
Warengruppe: 60

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323113514

Listenpreis483,90 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer73269098

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)1475

Höhe (mm)760

Tiefe (mm)110

Gewicht (kg)24,54

Verpackungsabmessungen

Breite (mm)785

Höhe (mm)165

Tiefe (mm)1520

Gewicht (kg)28,02

Merkmale

Klassifizierung ETIM 9

Werkstoff Stahl

Werkstoffgüte sonstige

Ausführung der Oberfläche pulverbeschichtet

Farbe weiß

RAL-Nummer 9016

Breite 1475 mm

Höhenverstellbar ja

Höhe 760 - 890 mm

Tiefe 110 mm

Mit Tür ja

Anzahl der Türen 1

Mit Aussparungen für Leitungen ja

Mit Innenisolierung nein

Geeignet für Bodenbefestigung ja

Geeignet für Wandmontage ja

Geeignet für Wandeinbau ja

Mit Montageplatte nein

Mit Füßen ja

Länge der Beine 0 - 130 - 0 - 130 mm

Downloads

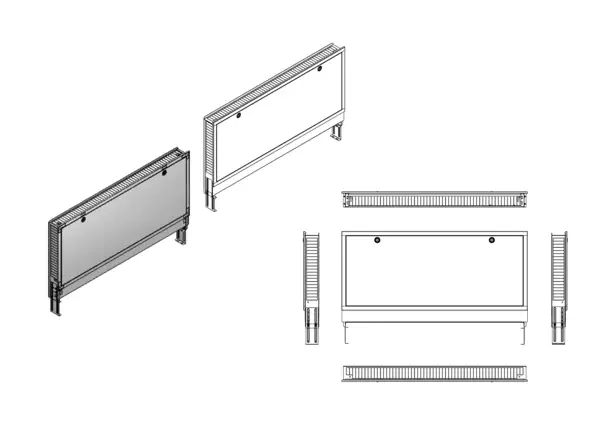

Strichzeichnung

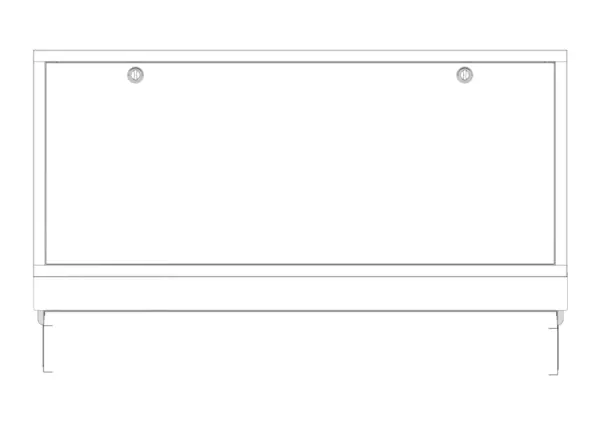

Bild-3D

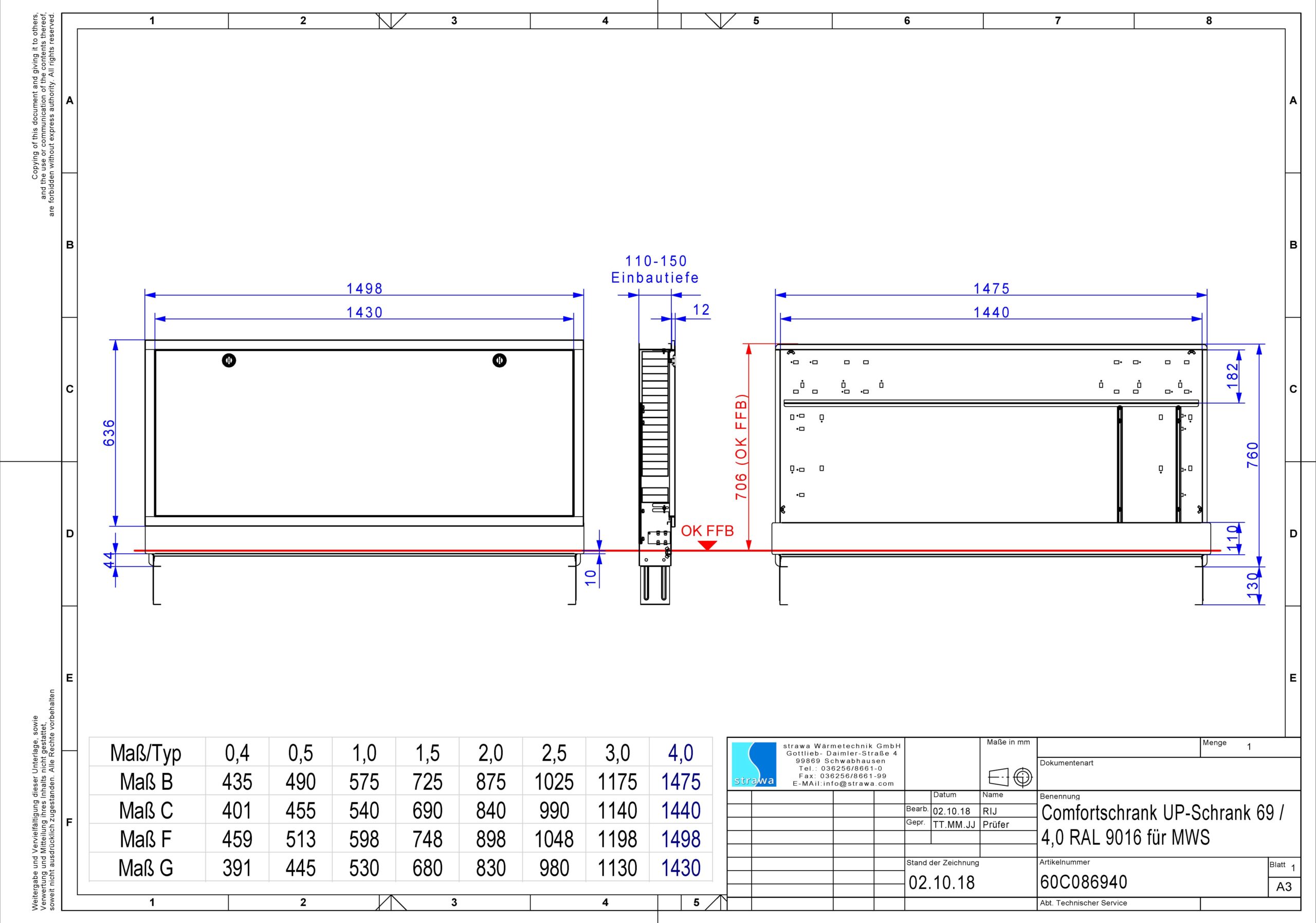

Vermaßtes Bild (Strichzeichnung)
