strawa Unterputz-Schrank 69 / 1,0 RAL 9016

strawa Unterputz-Schrank 69 / 1,0 RAL 9016,BxHxT: 600x725x122 mm, Frontblende tiefenverstellbar 110-150 mm, Schrank höhenverstellbar von 710-840 mm

Kategorie: Verteilerschränke Standard Unterputz 110-150 mm

Artikelnummer: 60-086910

Warengruppe: 60

Listenpreis: 217,30 €

Anfragen/Merken

strawa Unterputz-Schrank 69 / 1,0 RAL 9016

Beschreibung:
Variabler und montagefreundlicher Unterputz-Schrank für die fachgerechte und schnelle Montage von Flächenheizungs-, Flächenkühlungs- und Sanitärsystemverteilern und deren Zubehör in Trockenbau- oder Massivwänden.
Bestandteile:
1. Einbauzarge:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - Bautiefe: 110 mm
  - seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
  - zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
  - abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
  - höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 84 mm und maximal 214 mm
  - Markierung Oberkante Fertigfußboden (OK FFB)
2. Frontblende:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - pulverbeschichtet in weiß RAL 9016
  - verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
  - versenkter, weißer Drehriegel in Stecktür
  - optional für Funkanwendungen auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
3. Estrichprallblech:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - pulverbeschichtet in weiß RAL 9016
  - abnehmbar und verstellbar (max. 40 mm) Estrichprallblech
Technische Daten:
- verzinktes Stahlblech, Blechstärke 1 mm
- Frontblende und Estrichprallblech pulverbeschichtet in weiß RAL 9016
- Bauhöhe: 710–840 mm
- Einbautiefe: 110–150 mm
- Nischeneinbauhöhe: 650 mm von OK FFB
- Nischeneinbaubreite: Breite + 20 mm
- Nischeneinbautiefe: 120–160 mm

Artikelspezifikation:
Schrankgröße 1,0
Artikelabmessung: B x H x T: 600 x 725 x 122 mm
Artikelgewicht: 10,805 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Unterputz-Schrank 69 / 1,0 RAL 9016

Beschreibung:
Variabler und montagefreundlicher Unterputz-Schrank für die fachgerechte und schnelle Montage von Flächenheizungs-, Flächenkühlungs- und Sanitärsystemverteilern und deren Zubehör in Trockenbau- oder Massivwänden.
Bestandteile:
1. Einbauzarge:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - Bautiefe: 110 mm
  - seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
  - zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
  - abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
  - höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 84 mm und maximal 214 mm
  - Markierung Oberkante Fertigfußboden (OK FFB)
2. Frontblende:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - pulverbeschichtet in weiß RAL 9016
  - verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
  - versenkter, weißer Drehriegel in Stecktür
  - optional für Funkanwendungen auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
3. Estrichprallblech:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - pulverbeschichtet in weiß RAL 9016
  - abnehmbar und verstellbar (max. 40 mm) Estrichprallblech
Technische Daten:
- verzinktes Stahlblech, Blechstärke 1 mm
- Frontblende und Estrichprallblech pulverbeschichtet in weiß RAL 9016
- Bauhöhe: 710–840 mm
- Einbautiefe: 110–150 mm
- Nischeneinbauhöhe: 650 mm von OK FFB
- Nischeneinbaubreite: Breite + 20 mm
- Nischeneinbautiefe: 120–160 mm

Artikelspezifikation:
Schrankgröße 1,0
Artikelabmessung: B x H x T: 600 x 725 x 122 mm
Artikelgewicht: 10,805 kg

GTIN: 4061323089130
Warennummer: 73269098
Werksartikelnummer: 60-086910
Warengruppe: 60
URL: https://www.strawa.com/produkt/60-086910

Marke: strawa

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Unterputz-Schrank 69
/ 1,0 RAL 9016

Frontblende tiefenverstellbar 110-150 mm, Schrank höhenverstellbar von 710-840 mm

Schrankgröße 1,0
Abmessung B x H x T:
600 x 725 x 122 mm
Artikelgewicht: 10,805 kg
Werksartikelnummer: 60-086910
Warennummer: 73269098
Warengruppe: 60

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323089130

Listenpreis217,30 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer73269098

Standardversand (Tage)3

Elektrische BestandteileNein

BatterieNein

Artikelabmessungen

Breite (mm)600

Höhe (mm)725

Tiefe (mm)122

Gewicht (kg)10,805

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)165

Tiefe (mm)610

Gewicht (kg)12,015

Einbauzargenmaße

Breite (mm)575

Höhe (mm)710

Tiefe (mm)110

Merkmale

Klassifizierung ETIM 9

Werkstoff Stahl

Werkstoffgüte sonstige

Ausführung der Oberfläche pulverbeschichtet

Farbe weiß

RAL-Nummer 9016

Breite 575 mm

Höhenverstellbar ja

Höhe 710 - 840 mm

Tiefe 110 mm

Mit Tür ja

Anzahl der Türen 1

Mit Aussparungen für Leitungen ja

Mit Innenisolierung nein

Geeignet für Bodenbefestigung ja

Geeignet für Wandmontage ja

Geeignet für Wandeinbau ja

Mit Montageplatte nein

Mit Füßen ja

Länge der Beine 0 - 130 - 0 - 130 mm

Downloads

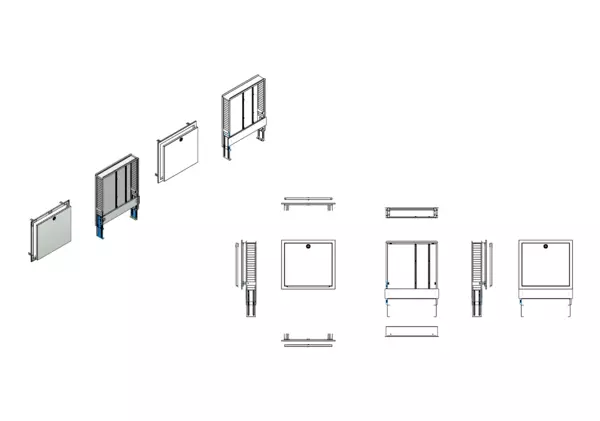

Strichzeichnung

Vermaßtes Bild (Strichzeichnung)

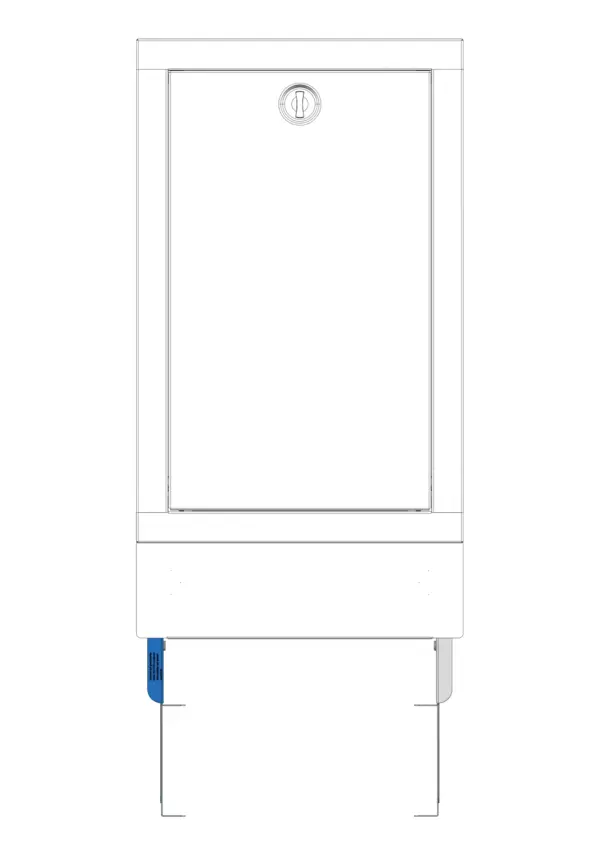

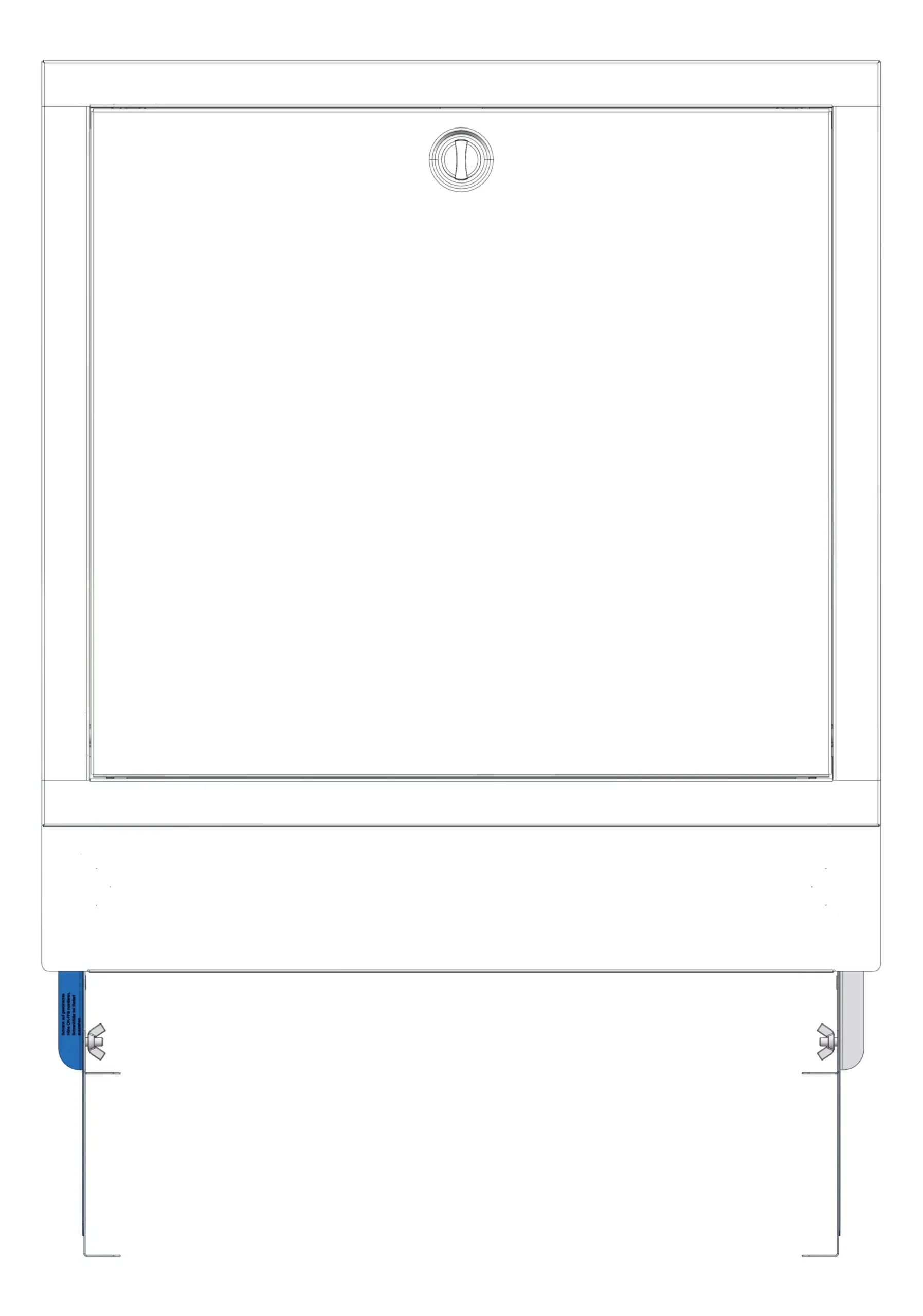

Bild-3D
