strawa Unterputz-Schrank 69 / 0,5 RAL 9016

strawa Unterputz-Schrank 69 / 0,5 RAL 9016,BxHxT: 515x725x122 mm, Frontblende tiefenverstellbar 110-150 mm, Schrank höhenverstellbar von 710-840 mm

Kategorie: Verteilerschränke Standard Unterputz 110-150 mm

Artikelnummer: 60-086905

Warengruppe: 60

Listenpreis: 206,80 €

Anfragen/Merken

strawa Unterputz-Schrank 69 / 0,5 RAL 9016

Beschreibung:
Variabler und montagefreundlicher Unterputz-Schrank für die fachgerechte und schnelle Montage von Flächenheizungs-, Flächenkühlungs- und Sanitärsystemverteilern und deren Zubehör in Trockenbau- oder Massivwänden.
Bestandteile:
1. Einbauzarge:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - Bautiefe 110 mm
  - seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
  - zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
  - abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
  - höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 84 mm und maximal 214 mm
  - Markierung Oberkante Fertigfußboden (OK FFB)
2. Frontblende:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - pulverbeschichtet in weiß RAL 9016
  - verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
  - versenkter weißer Drehriegel in Stecktür
  - optional für Funkanwendungen auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
3. Estrichprallblech:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - pulverbeschichtet in weiß RAL 9016
  - abnehmbar und verstellbar (max. 40 mm) Estrichprallblech
Technische Daten:
- verzinktes Stahlblech, Blechstärke 1 mm
- Frontblende und Estrichprallblech pulverbeschichtet in weiß RAL 9016
- Bauhöhe: 710-840 mm
- Einbautiefe: 110-150 mm
- Nischeneinbauhöhe 650 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 120-160 mm

Artikelspezifikation:
Schrankgröße 0,5
Artikelabmessung: B x H x T: 515 x 725 x 122 mm
Artikelgewicht: 9,645 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Unterputz-Schrank 69 / 0,5 RAL 9016

Beschreibung:
Variabler und montagefreundlicher Unterputzschrank für die fachgerechte und schnelle Montage von Flächenheizungs-, Flächenkühlungs- und Sanitärsystemverteilern und deren Zubehör in Trockenbau- oder Massivwänden.
Bestandteile:
1. Einbauzarge:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - Bautiefe 110 mm
  - seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
  - zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
  - abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
  - höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 84 mm und maximal 214 mm
  - Markierung Oberkante Fertigfußboden (OK FFB)
2. Frontblende:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - pulverbeschichtet in weiß RAL 9016
  - verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
  - versenkter weißer Drehriegel in Stecktür
  - optional für Funkanwendungen auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
3. Estrichprallblech:
  - verzinktes Stahlblech, Blechstärke 1 mm
  - pulverbeschichtet in weiß RAL 9016
  - abnehmbar und verstellbar (max. 40 mm) Estrichprallblech
Technische Daten:
- verzinktes Stahlblech, Blechstärke 1 mm
- Frontblende und Estrichprallblech pulverbeschichtet in weiß RAL 9016
- Bauhöhe: 710-840 mm
- Einbautiefe: 110-150 mm
- Nischeneinbauhöhe 650 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 120-160 mm

Artikelspezifikation:
Schrankgröße 0,5
Artikelabmessung: B x H x T: 515 x 725 x 122 mm
Artikelgewicht: 9,645 kg

GTIN: 4061323089123
Warennummer: 73269098
Werksartikelnummer: 60-086905
Warengruppe: 60
URL: https://www.strawa.com/produkt/60-086905

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Unterputz-Schrank 69
/ 0,5 RAL 9016

Frontblende tiefenverstellbar 110-150 mm, Schrank höhenverstellbar von 710-840 mm

Schrankgröße 0,5
Abmessung B x H x T:
515 x 725 x 122 mm
Artikelgewicht: 9,645 kg
Werksartikelnummer: 60-086905
Warennummer: 73269098
Warengruppe: 60

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323089123

Listenpreis206,80 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer73269098

Standardversand (Tage)3

Elektrische BestandteileNein

BatterieNein

Artikelabmessungen

Breite (mm)490

Höhe (mm)710

Tiefe (mm)110

Gewicht (kg)9,645

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)165

Tiefe (mm)530

Gewicht (kg)10,645

Merkmale

Klassifizierung ETIM 9

Werkstoff Stahl

Werkstoffgüte sonstige

Ausführung der Oberfläche pulverbeschichtet

Farbe weiß

RAL-Nummer 9016

Breite 490 mm

Höhenverstellbar ja

Höhe 710 - 840 mm

Tiefe 110 mm

Mit Tür ja

Anzahl der Türen 1

Mit Aussparungen für Leitungen ja

Mit Innenisolierung nein

Geeignet für Bodenbefestigung ja

Geeignet für Wandmontage ja

Geeignet für Wandeinbau ja

Mit Montageplatte nein

Mit Füßen ja

Länge der Beine 0 - 130 - 0 - 130 mm

Downloads

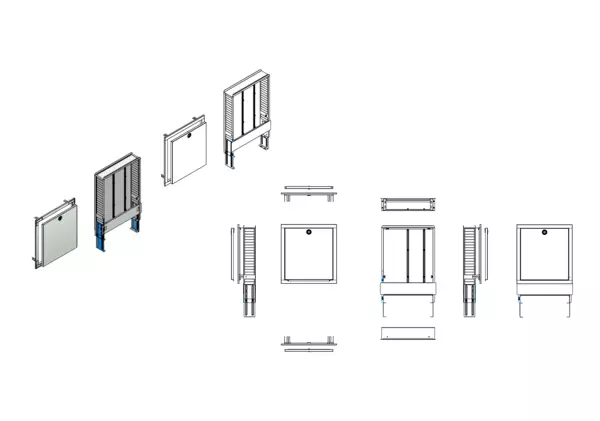

Strichzeichnung

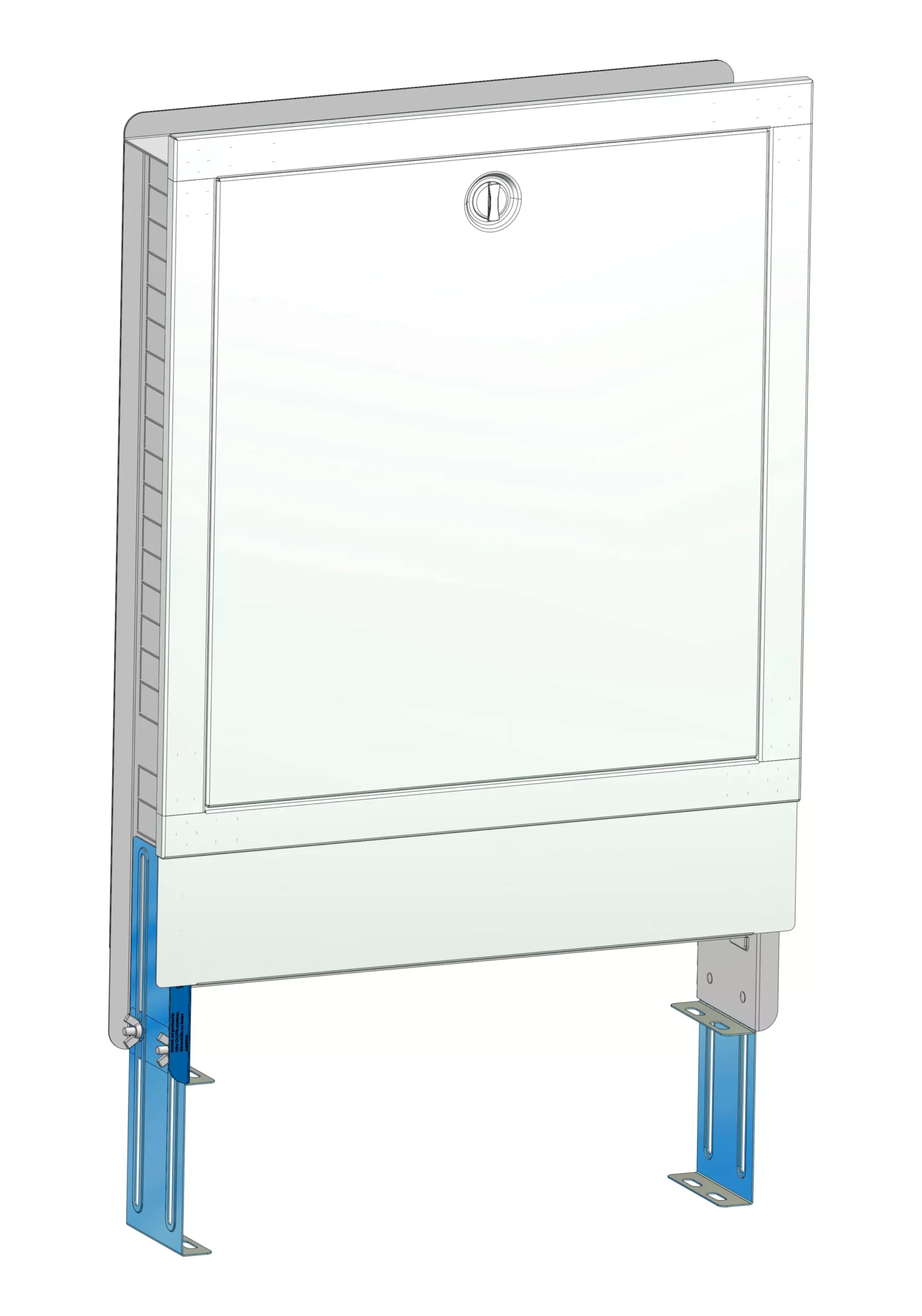

Bild-3D

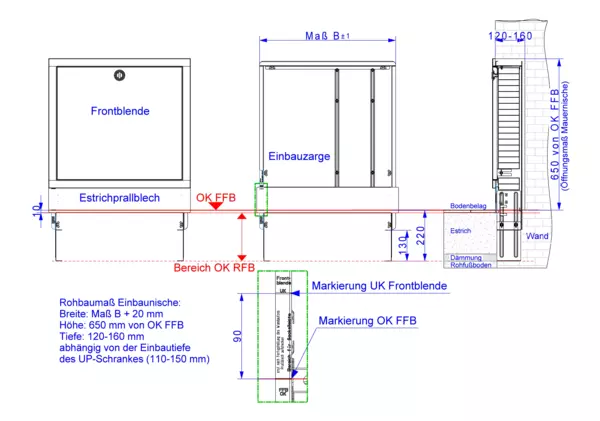

Vermaßtes Bild (Strichzeichnung)
