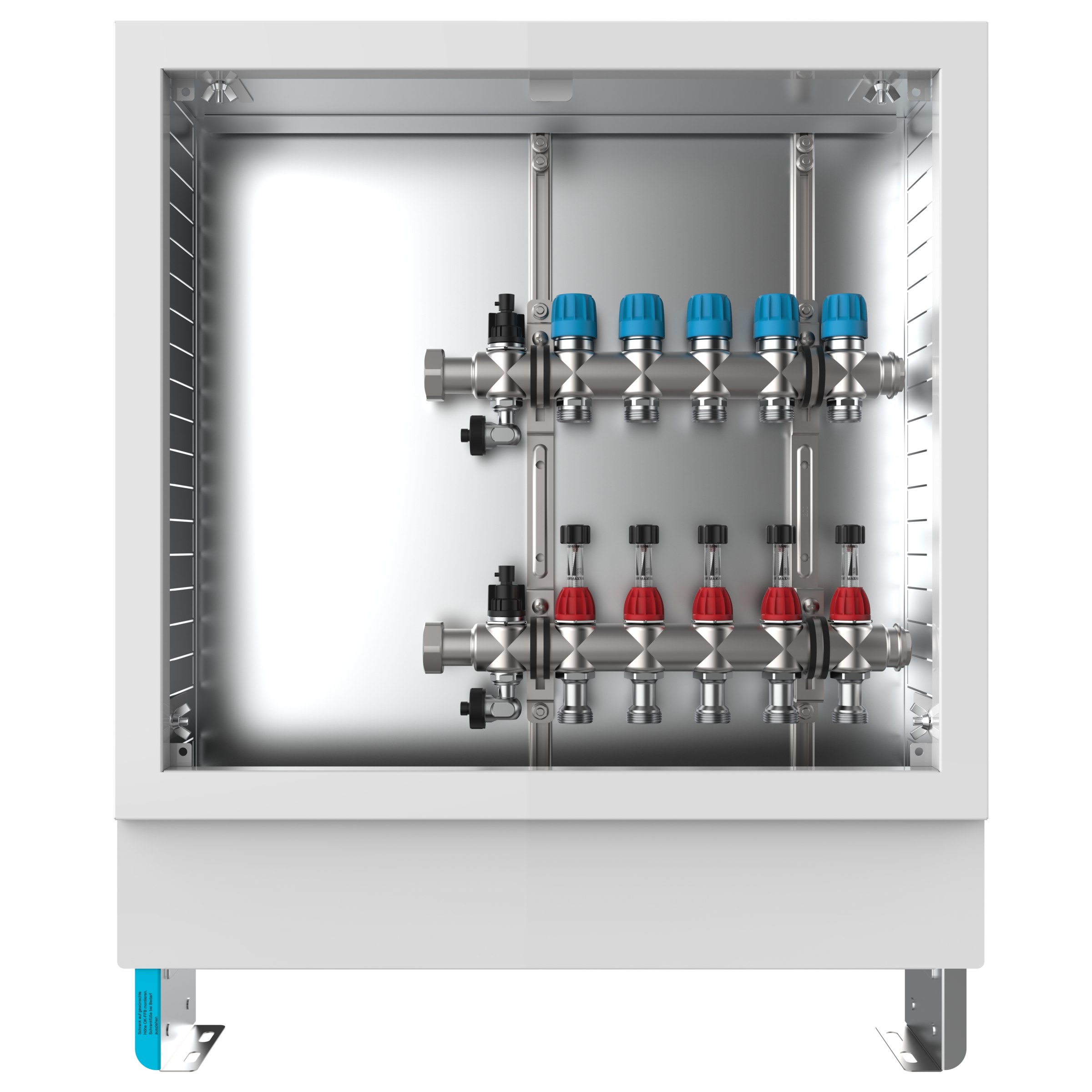

strawa FB-Anschlussstation HX 18 11 Hkr.
strawa FB-Anschlussstation HX 18 11 Hkr.,BxHxT: 900x725x122 mm, ohne Anschlussgarnitur, Verteiler mit DFA min/max + THV für EGO-Aufnahme, Standard-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 5X+691811
Warengruppe: 5X
Listenpreis: 757,20 €
Beschreibung
Artikeldaten
Downloads
Beschreibung
Ausschreibungstext
Langtext
strawa FB-Anschlussstation HX 18 11 Hkr.
strawa FB-Anschlussstation HX 18 11 Hkr.- Beschreibung:
Die modulare Anschlussstation für Flächenheizung gewährleistet einen vollautomatischen hydraulischen Abgleich der Heizkreise durch das innovative EGO-System. Dieses System besteht aus dem in der Station montierten FBH-Anschlussverteiler e-class 18 und intelligenten, autonomen elektrothermischen EGO-Regelantrieben (nicht im Lieferumfang enthalten), die für jeden Heizkreis einzeln genutzt werden können.
Der Unterputzschrank enthält einen Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen, ausgestattet mit dem EGO-Schnellverschluss. Der Schrank bietet Platz für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung, Klemmleisten und EGO-Regelantriebe. - Bestandteile:
- Anschlussverteiler:
- e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Schrank:
- Unterputzverteilerschrank 69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
- Anschlussverteiler:
- Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
- Anschluesse:
- Primäranschluss:
- links, horizontal mit 1" Überwurf flachdichtend
- Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung
- passend für Anschlussgarnituren
55-003302 e-class AG 1"
55E003314 e-class AG 3/4" LV
55E003304 e-class AG 1" LV
55E331508 e-class AG 3/4" LV-WMZ-2F
55E330508 e-class AG 1" LV-WMZ-2F
55E332508 e-class AG 1" LV-WMZ-2F variabel - Sekundäranschluss:
- vertikal mit 3/4" AG und Konus
- Primäranschluss:
Artikelspezifikation:
11 Heizkreise
Artikelabmessung: B x H x T: 900 x 725 x 122 mm
Artikelgewicht: 19,969 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa FB-Anschlussstation HX 18 11 Hkr.
- Beschreibung:
Die modulare Anschlussstation für Flächenheizung gewährleistet einen vollautomatischen hydraulischen Abgleich der Heizkreise durch das innovative EGO-System. Dieses System besteht aus dem in der Station montierten FBH-Anschlussverteiler e-class 18 und intelligenten, autonomen elektrothermischen EGO-Regelantrieben (nicht im Lieferumfang enthalten), die für jeden Heizkreis einzeln genutzt werden können.
Der Unterputzschrank enthält einen Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen, ausgestattet mit dem EGO-Schnellverschluss. Der Schrank bietet Platz für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung, Klemmleisten und EGO-Regelantriebe. - Bestandteile:
- Anschlussverteiler:
- e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Schrank:
- Unterputzverteilerschrank 69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
- Anschlussverteiler:
- Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
- Anschluesse:
- Primäranschluss:
- links, horizontal mit 1" Überwurf flachdichtend
- Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung
- passend für Anschlussgarnituren
55-003302 e-class AG 1"
55E003314 e-class AG 3/4" LV
55E003304 e-class AG 1" LV
55E331508 e-class AG 3/4" LV-WMZ-2F
55E330508 e-class AG 1" LV-WMZ-2F
55E332508 e-class AG 1" LV-WMZ-2F variabel - Sekundäranschluss:
- vertikal mit 3/4" AG und Konus
- Primäranschluss:
Artikelspezifikation:
11 Heizkreise
Artikelabmessung: B x H x T: 900 x 725 x 122 mm
Artikelgewicht: 19,969 kg
GTIN: 4061323158447
Warennummer: 84198998
Werksartikelnummer: 5X+691811
Warengruppe: 5X
URL: https://www.strawa.com/produkt/5X+691811
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussstation
HX 18 11 Hkr.
ohne Anschlussgarnitur, Verteiler mit Durchflussanzeiger min/max im Vorlaufbalken und Thermostatventileinsatz für EGO-Aufnahme im Rücklaufbalken, Standard-Unterputz-Schrank mit Frontblende in RAL 9016
11 Heizkreise
Abmessung B x H x T:
900 x 725 x 122 mm
Artikelgewicht: 19,969 kg
Werksartikelnummer: 5X+691811
Warennummer: 84198998
Warengruppe: 5X
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323158447
Listenpreis757,20 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)875
Höhe (mm)710
Tiefe (mm)110
Gewicht (kg)19,969
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)165
Tiefe (mm)910
Gewicht (kg)21,669
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss sonstige
Nenndurchmesser primär 1 Zoll (25)
Mit Ventilen am Primäranschluss nein
Max. Kühlleistung primär (bei primärer dT = 7K) 16.1 kW
Max. Heizleistung (bei Primär dT = 20K) 46.1 kW
Mediumtemperatur (Dauerbetrieb) 0 - 60 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil nein
Erweiterbar nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung nein
Mit Rückschlagklappe nein
Mit Umwälzpumpe nein
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 11
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/min
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau ja
