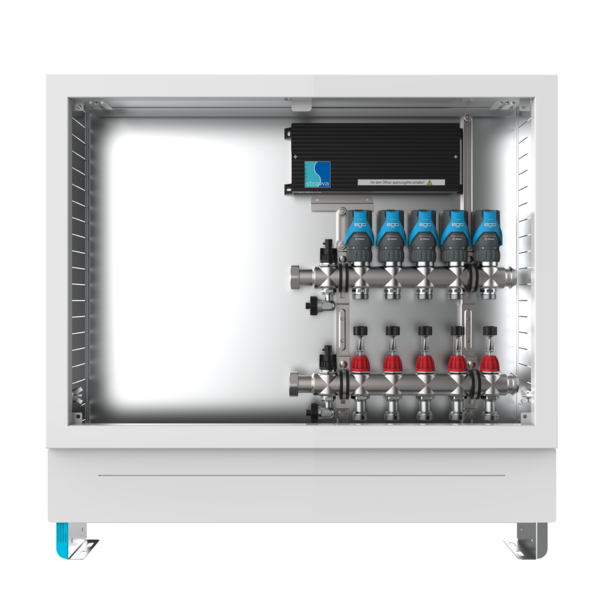

strawa FB-Anschlussstation HX 18-EGO 9 Hkr.

strawa FB-Anschlussstation HX 18-EGO 9 Hkr.,BxHxT: 900x725x122 mm, ohne Anschlussgarnitur, Verteiler mit DFA min/max + THV, mit vorm. EGO-Regelantrieben u. Klemmleiste mit Vorverdraht., Standard-UP-Schrank mit Frontbl. in RAL 9016

Kategorie: Anschlussstationen Flächenheizung EGO wählbarer Primäranschluss Standard

Artikelnummer: 5X+691809X

Warengruppe: 5X

Listenpreis: 1.515,90 €

Anfragen/Merken

strawa FB-Anschlussstation HX 18-EGO 9 Hkr.

Beschreibung:
Die modulare Anschlussstation für Flächenheizung bietet einen vollautomatischen hydraulischen Abgleich der Heizkreise dank des integrierten EGO-Systems. Im Unterputz-Schrank befindet sich ein Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen. Jeder Heizkreis ist mit vormontierten, verdrahteten, intelligenten, autonomen, elektrothermischen EGO-Regelantrieben ausgestattet, die auf einer Klemmleiste elektrisch vorverdrahtet sind. Die Station bietet Platz für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung.
Bestandteile:
1. Anschlussverteiler:
  - Anschlussverteiler e-class 18
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
  - SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
  - Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs = 1,23 m³/h)
  - Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs = 2,56 m³/h)
  - verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm
  - Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
  - Flachdichtungen
  - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
2. Schrank:
  - UP-Schrank 69
  - verzinkte Einbauzarge Tiefe 110 mm
  - höhenverstellbare Füße bis 130 mm
  - Frontblende mit Stecktür in weiß RAL 9016 mit Stecklaschen und Drehriegel
  - Tiefe: 110–150 mm
  - Höhe: 710–840 mm
  - Nischeneinbauhöhe von OK FFB: 650 mm
  - Nischeneinbaubreite: Schrankbreite + 20 mm
3. Antriebe:
  - EGO-Regelantrieb 230 V
  - intelligenter, autonomer, elektrothermischer Regelantrieb 230 V NC
  - in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
  - Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
  - Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
  - max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
4. Klemmleiste:
  - strawalogiX RT6-STA8 Klemmleiste 230 V von 2 bis 8 Heizkreise
  - strawalogiX RT8-STA14 Klemmleiste 230 V von 9 bis 14 Heizkreise
  - mit individueller Zuordnung der Regelantriebe zum Raumthermostat über das Wählrad
  - individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
  - integriertes Pumpenmodul
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C (Vorlauftemperaturbegrenzung bei montiertem EGO-Regelantrieb: 60 °C)
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
Anschlüsse:
1. Primäranschluss:
  - links, horizontal mit 1" Überwurf flachdichtend
  - Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung
  - passend für Anschlussgarnituren:
    - 55-003312 e-class AG 3/4"
    - 55-003302 e-class AG 1"
    - 55E003314 e-class AG 3/4" LV
    - 55E003304 e-class AG 1" LV
    - 55E331508 e-class AG 3/4" LV-WMZ-2F
    - 55E330508 e-class AG 1" LV-WMZ-2F
    - 55E332508 e-class AG 1" LV-WMZ-2F variabel
2. Sekundäranschluss:
  - vertikal mit 3/4" AG und Eurokonus

Artikelspezifikation:
9 Heizkreise
Artikelabmessung: B x H x T: 900 x 725 x 122 mm
Artikelgewicht: 22,978 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa FB-Anschlussstation HX 18-EGO 9 Hkr.

Beschreibung:
Die modulare Anschlussstation für Flächenheizung bietet einen vollautomatischen hydraulischen Abgleich der Heizkreise dank des integrierten EGO-Systems. Im Unterputz-Schrank befindet sich ein Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen. Jeder Heizkreis ist mit vormontierten, verdrahteten, intelligenten, autonomen, elektrothermischen EGO-Regelantrieben ausgestattet, die auf einer Klemmleiste elektrisch vorverdrahtet sind. Die Station bietet Platz für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung.
Bestandteile:
1. Anschlussverteiler:
  - Anschlussverteiler e-class 18
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
  - SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
  - Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs = 1,23 m³/h)
  - Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs = 2,56 m³/h)
  - verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm
  - Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
  - Flachdichtungen
  - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
2. Schrank:
  - UP-Schrank 69
  - verzinkte Einbauzarge Tiefe 110 mm
  - höhenverstellbare Füße bis 130 mm
  - Frontblende mit Stecktür in weiß RAL 9016 mit Stecklaschen und Drehriegel
  - Tiefe: 110–150 mm
  - Höhe: 710–840 mm
  - Nischeneinbauhöhe von OK FFB: 650 mm
  - Nischeneinbaubreite: Schrankbreite + 20 mm
3. Antriebe:
  - EGO-Regelantrieb 230 V
  - intelligenter, autonomer, elektrothermischer Regelantrieb 230 V NC
  - in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
  - Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mitAußendurchmesser von 12 bis 20 mm
  - Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
  - max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
4. Klemmleiste:
  - strawalogiX RT6-STA8 Klemmleiste 230 V von 2 bis 8 Heizkreise
  - strawalogiX RT8-STA14 Klemmleiste 230 V von 9 bis 14 Heizkreise
  - mit individueller Zuordnung der Regelantriebe zum Raumthermostat über das Wählrad
  - individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
  - integriertes Pumpenmodul
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C (Vorlauftemperaturbegrenzung bei montiertem EGO-Regelantrieb: 60 °C)
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
Anschlüsse:
1. Primäranschluss:
  - links, horizontal mit 1" Überwurf flachdichtend
  - Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung
  - passend für Anschlussgarnituren:
    - 55-003312 e-class AG 3/4"
    - 55-003302 e-class AG 1"
    - 55E003314 e-class AG 3/4" LV
    - 55E003304 e-class AG 1" LV
    - 55E331508 e-class AG 3/4" LV-WMZ-2F
    - 55E330508 e-class AG 1" LV-WMZ-2F
    - 55E332508 e-class AG 1" LV-WMZ-2F variabel
2. Sekundäranschluss:
  - vertikal mit 3/4" AG und Eurokonus

Artikelspezifikation:
9 Heizkreise
Artikelabmessung: B x H x T: 900 x 725 x 122 mm
Artikelgewicht: 22,978 kg

GTIN: 4061323158416
Warennummer: 84198998
Werksartikelnummer: 5X+691809X
Warengruppe: 5X
URL: https://www.strawa.com/produkt/5X+691809X

Marke: strawa

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa FB-Anschlussstation
HX 18-EGO 9 Hkr.

ohne Anschlussgarnitur, Verteiler mit Durchflussanzeiger min/max im Vorlaufbalken und Thermostatventileinsatz für EGO-Aufnahme im Rücklaufbalken, mit vormontierten EGO-Regelantrieben und Klemmleiste mit Vorverdrahtung, Standard-Unterputz-Schrank mit Frontblende in RAL 9016

9 Heizkreise
Abmessung B x H x T:
900 x 725 x 122 mm
Artikelgewicht: 22,978 kg
Werksartikelnummer: 5X+691809X
Warennummer: 84198998
Warengruppe: 5X

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323158416

Listenpreis1.515,90 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84198998

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)900

Höhe (mm)725

Tiefe (mm)122

Gewicht (kg)22,978

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)165

Tiefe (mm)910

Gewicht (kg)24,678

Einbauzargenmaße

Breite (mm)875

Höhe (mm)710

Tiefe (mm)110

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen ja

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss sonstige

Nenndurchmesser primär 1 Zoll (25)

Mit Ventilen am Primäranschluss nein

Max. Kühlleistung primär (bei primärer dT = 7K) 13.2 kW

Max. Heizleistung (bei Primär dT = 20K) 37.7 kW

Mediumtemperatur (Dauerbetrieb) 0 - 60 °C

Max. Arbeitsdruck 4 bar

Mit Mischventil nein

Erweiterbar nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler nein

Mit Temperaturbegrenzung ja

Mit Rückschlagklappe nein

Mit Umwälzpumpe nein

Druckstufe Artikel PN 4

Mit Regler nein

Hydraulischer Abgleich statisch

Volumenstrommessung analog

Mit Thermometer nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Mit Entlüftung ja

Mit Manometer nein

Mit Füll-/Entleerungshahn ja

Anzahl der Gruppen sekundär 9

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 3/4 Zoll (20)

Verschließbare Heizkreise ja

Mit Durchflussanzeige ja

Durchflussleistung 0 - 180 l/h

Mit thermischem Stellantrieb ja

Hublänge Antrieb 4 mm

Mit Keramikventil nein

Mit Wandbefestigungsbügel nein

Breite

Höhe

Tiefe

Mit Umbau ja

Downloads

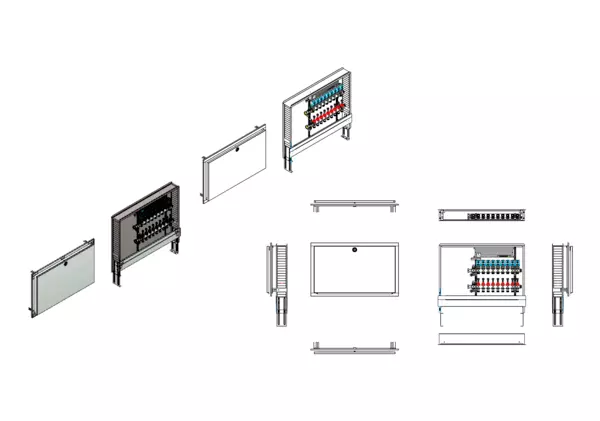

Strichzeichnung

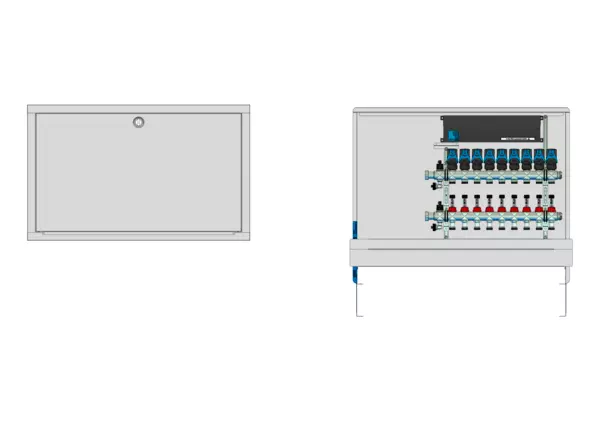

Bild-3D

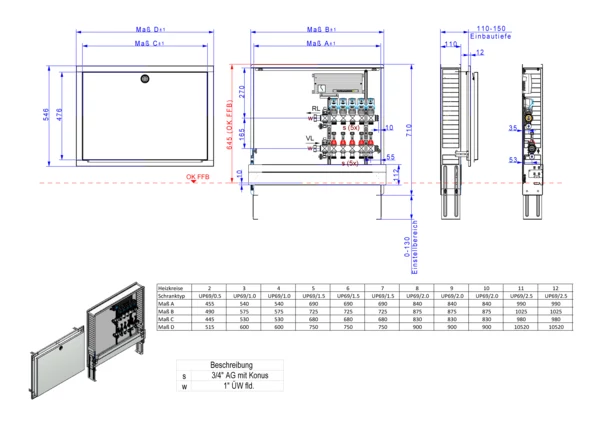

Vermaßtes Bild (Strichzeichnung)
