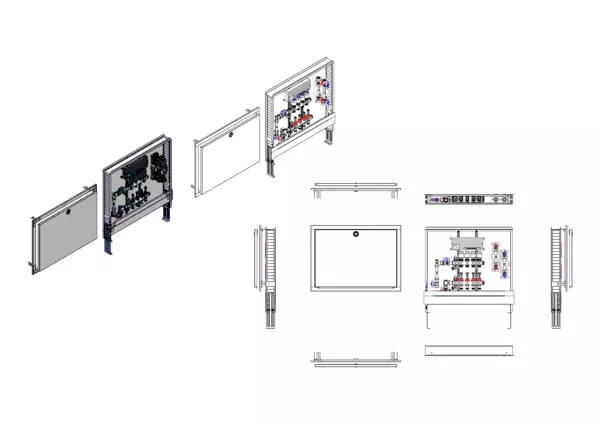

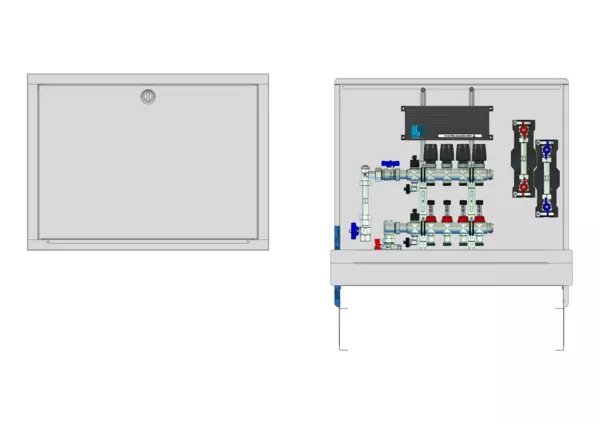

strawa FB-Anschlussstation
H 63-W2-WMZ-80-X 4 Hkr.

strawa FB-Anschlussstation H 63-W2-WMZ-80-X 4 Hkr. BxHxT: 725 x 710 x 80 mm vert. AG. m. WMZ, Verteiler mit DFA 0-3 l/min + THV M30x1,5, vorm. Stellantr.+Klemml. m. Vorverdraht., Wasserzählerstr. TW kalt u. warm, Standard-UP-Schrank m. Frontbl. RAL 9016

Artikelnummer: 56+826304X

Alternativprodukt: 5201407304

Listenpreis: 915,60 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

strawa FB-Anschlussstation H 63-W2-WMZ-80-X 4 Hkr.

1. Beschreibung:
Anschlussstation für Flächenheizung, im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Wasserzählereinbaustrecke für Trinkwasser kalt und warm, vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.3 Schrank:
- Standard-Unterputzverteilerschrank 80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.4 Wasserzählereinbaustrecke:
- W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohre 3/4" Länge 110 mm, mit EPP-Dämmung
3.5 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.6 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikale Heizkreisabgänge mit 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Trinkwasser-Anschluss:
- Anschluss vertikal mit 3/4"IG
4.4 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

Die Anschlussstation ist für Flächenheizungen und -kühlungen geeignet. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken schallentkoppelt montiert. Es sind auf jedem Heizkreis Stellantriebe 230 V mit Re-Open-Funktion montiert, diese sind auf der montierten strawalogiX RT-STA Klemmleiste vorverdrahtet. Über ein Wählrad in der Klemmleiste kann bauseits jeder Stellantrieb dem Raumthermostat zugeordnet werden. Eine vertikale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. In der Anschlussstation ist eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes und warmes Trinkwasser montiert.

strawa FB-Anschlussstation H 63-W2-WMZ-80-X 4 Hkr.

1. Beschreibung:
Anschlussstation für Flächenheizung, im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Wasserzählereinbaustrecke für Trinkwasser kalt und warm, vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.3 Schrank:
- Standard-Unterputzverteilerschrank 80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.4 Wasserzählereinbaustrecke:
- W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohre 3/4" Länge 110 mm, mit EPP-Dämmung
3.5 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.6 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikale Heizkreisabgänge mit 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Trinkwasser-Anschluss:
- Anschluss vertikal mit 3/4"IG
4.4 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

Abmessung (Breite x Höhe x Tiefe): 750 x 725 x 92 mm
Gewicht: 20,119 kg
EAN: 4061323044122
Warennummer: 84198998
Artikelnummer: 56+826304X
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+826304X

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa FB-Anschlussstation
H 63-W2-WMZ-80-X 4 Hkr.
BxHxT: 725 x 710 x 80 mm
vertikale Anschlussgarnitur mit
Wärmezählerverohrung, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken, vormontierte
Stellantriebe und Klemmleiste mit
Vorverdrahtung, Wasserzählerstrecken
Trinkwasser kalt und warm,
Standard-Unterputz-Schrank mit
Frontblende RAL 9016

EAN: 4061323044122
Artikelnummer: 56+826304X
Warengruppe: 56
Warennummer: 84198998

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323044122

Listenpreis915,60 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84198998

Standardversand (Tage)4

Elektrische BestandteileJa

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)750

Höhe (mm)725

Tiefe (mm)92

Gewicht (kg)2

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)135

Tiefe (mm)760

Gewicht (kg)2

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss unten

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) 5,9 kW

Max. Heizleistung (bei Primär dT = 20K) 16,7 kW

Mediumtemperatur (Dauerbetrieb) -10 - 70 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 4

Sekundärer Anschluss EV019412

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 180 l/h

Mit thermischem Stellantrieb Ja

EF017710 4

EF017714 Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 725 mm

Höhe 710 mm

Tiefe 80 mm

Mit Umbau Ja
