strawa FB-Anschlussstation H 53-W1-WMZ-80 6 Hkr.

strawa FB-Anschlussstation H 53-W1-WMZ-80 6 Hkr.,BxHxT: 750 x 725 x 92 mm, vert. AG m. WMZ, Verteiler mit Regulierventil + THV M30x1,5, Wasserzählerstr. TW kalt, Standard-UP-Schrank mit Frontblende in RAL 9016

Kategorie: Anschlussstationen Flächenheizung vertikaler Primäranschluss mit WMZ und WZ kalt Standard

Artikelnummer: 56+815306

Warengruppe: 56

Listenpreis: 681,40 €

Anfragen/Merken

strawa FB-Anschlussstation H 53-W1-WMZ-80 6 Hkr.

Beschreibung
Die Anschlussstation für Flächenheizung und -kühlung ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5), sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Zusätzlich ist eine Wasserzählereinbaustrecke für Trinkwasser kalt vorhanden. Es gibt Platzhaltungen für Stellantriebe.
Bestandteile
1. Anschlussverteiler:
  - Typ e-class 53
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
  - SFE-Ventil (Spül-, Füll- und Entleerventil) und Entleerventil im Vorlauf- und Rücklaufbalken
  - Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
  - Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
  - verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
  - Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
  - Flachdichtungen Centellen WS 3825 gelb
  - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
2. Anschlussgarnitur:
  - Wärmezählerdistanzrohr 3/4" Länge 110 mm
  - 90° Winkelanschlussstück
  - Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
  - zweiter Kugelhahn DN 20 im Rücklauf
3. Schrank:
  - Standard-Unterputzverteilerschrank 80
  - verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
  - Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
  - Tiefe: 80-120 mm
  - Höhe: 710-840 mm
  - Nischeneinbauhöhe von OKFFB: 650 mm
  - Nischeneinbaubreite Schrankbreite + 20 mm
4. Wasserzählereinbaustrecke:
  - W1 für Trinkwasser kalt
  - 2 Stück DVGW-Kugelhähne DN 20
  - 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
  - Anschluss horizontal mit 3/4" IG
Technische Daten
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
Anschlüsse
1. Primäranschluss:
  - links, vertikal mit 3/4" IG
2. Sekundäranschluss:
  - vertikal mit 3/4" AG und Konus
3. Trinkwasseranschluss:
  - horizontal mit 3/4" IG Ein- und Ausgang
4. Elektroanschluss:
  - bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
  - für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

6 Heizkreise
Artikelabmessung: B x H x T: 750 x 725 x 92 mm
Artikelgewicht: 17,221 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa FB-Anschlussstation H 53-W1-WMZ-80 6 Hkr.

Die Anschlussstation für Flächenheizung und -kühlung ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5), sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Zusätzlich ist eine Wasserzählereinbaustrecke für Trinkwasser kalt vorhanden. Es gibt Platzhaltungen für Stellantriebe.
6 Heizkreise
Artikelabmessung: B x H x T: 750 x 725 x 92 mm
Artikelgewicht: 17,221 kg

GTIN: 4061323042999
Warennummer: 84198998
Werksartikelnummer: 56+815306
Warengruppe: Wärmestationen mit Wärmezählung
URL: https://www.strawa.com/produkt/56+815306

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa FB-Anschlussstation
H 53-W1-WMZ-80 6 Hkr.

vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Verteiler mit Regulierventilen im Vorlaufbalken und Thermostatventileinsätzen M30x1,5 im Rücklaufbalken, Wasserzählerstrecke Trinkwasser kalt, Standard-Unterputz-Schrank mit Frontblende in RAL 9016

6 Heizkreise
Abmessung B x H x T:
750 x 725 x 92 mm
Artikelgewicht: 17,221 kg
Werksartikelnummer: 56+815306
Warennummer: 84198998
Warengruppe: Wärmestationen mit Wärmezählung

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323042999

Listenpreis681,40 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84198998

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)725

Höhe (mm)710

Tiefe (mm)80

Gewicht (kg)17,221

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)135

Tiefe (mm)760

Gewicht (kg)18,421

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen ja

Werkstoff rostfreier Stahl

Position primärer Anschluss unten

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Mit Ventilen am Primäranschluss ja

Max. Kühlleistung primär (bei primärer dT = 7K) 8.8 kW

Max. Heizleistung (bei Primär dT = 20K) 25.1 kW

Mediumtemperatur (Dauerbetrieb) -10 - 70 °C

Max. Arbeitsdruck 4 bar

Mit Mischventil nein

Erweiterbar nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler nein

Mit Temperaturbegrenzung nein

Mit Rückschlagklappe nein

Mit Umwälzpumpe nein

Druckstufe Artikel PN 4

Mit Regler nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Mit Entlüftung ja

Mit Manometer nein

Mit Füll-/Entleerungshahn ja

Anzahl der Gruppen sekundär 6

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 3/4 Zoll (20)

Verschließbare Heizkreise ja

Mit Durchflussanzeige nein

Durchflussleistung 0 - 300 l/min

Mit thermischem Stellantrieb nein

Hublänge Antrieb 4 mm

Mit Keramikventil nein

Mit Wandbefestigungsbügel nein

Breite

Höhe

Tiefe

Mit Umbau ja

Downloads

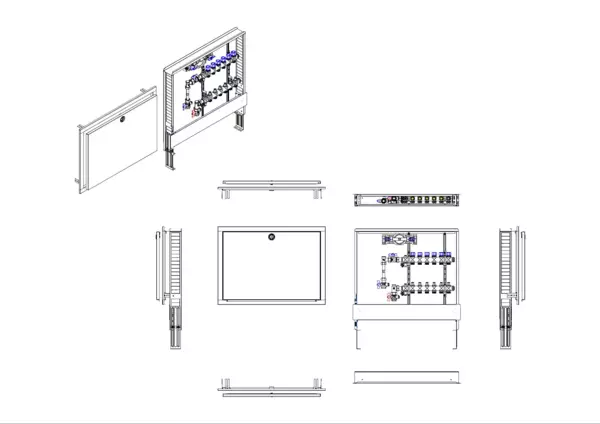

Strichzeichnung

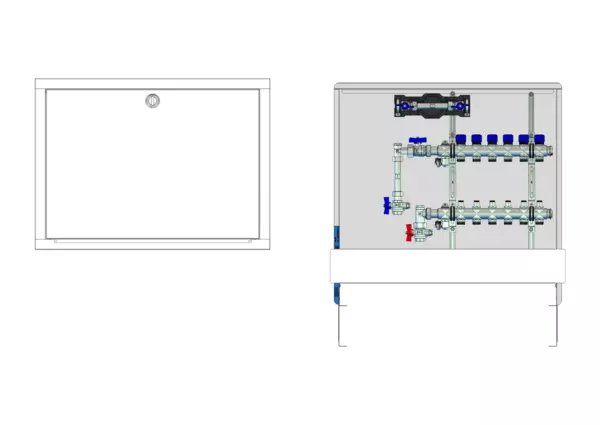

Bild-3D
