strawa HK-Anschlussstation H 52-WMZ-80 7 Hkr.

strawa HK-Anschlussstation H 52-WMZ-80 7 Hkr.,BxHxT: 750x725x92 mm, vert. AG m. WMZ, Verteiler ohne Einbauten, Standard-UP-Schrank mit Frontblende in RAL 9016

Kategorie: Anschlussstationen Heizkörperanschluss vertikaler Primäranschluss mit WMZ

Artikelnummer: 56+805207

Warengruppe: 56

Listenpreis: 468,30 €

Anfragen/Merken

strawa HK-Anschlussstation H 52-WMZ-80 7 Hkr.

Beschreibung:
Die Anschlussstation für Heizkörperanbindungen ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler ohne zusätzliche Einbauten im Heizkreis, sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung.
Bestandteile:
1. Anschlussverteiler:
  - Typ e-class 52
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
  - SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
  - Entlüftungsventil im Vorlauf- und Rücklaufbalken
  - verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
  - Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
  - Flachdichtungen Centellen WS 3825 gelb
  - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
2. Anschlussgarnitur:
  - Wärmezählerdistanzrohr 3/4" Länge 110 mm
  - 90° Winkelanschlussstück
  - Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
  - zweiter Kugelhahn DN 20 im Rücklauf
3. Schrank:
  - Standard-Unterputzverteilerschrank 80
  - verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
  - Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
  - Tiefe: 80-120 mm
  - Höhe: 710-840 mm
  - Nischeneinbauhöhe von OKFFB: 650 mm
  - Nischeneinbaubreite Schrankbreite + 20 mm
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 °C
- max. Betriebsdruck: 6 bar
Anschluesse:
1. Primäranschluss:
  - links, vertikal mit 3/4" IG
2. Sekundäranschluss:
  - Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen

Artikelspezifikation:
7 Heizkreise
Artikelabmessung: B x H x T: 750 x 725 x 92 mm
Artikelgewicht: 16,465 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa HK-Anschlussstation H 52-WMZ-80 7 Hkr.

Beschreibung:
Die Anschlussstation für Heizkörperanbindungen ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler ohne zusätzliche Einbauten im Heizkreis, sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung.
Bestandteile:
1. Anschlussverteiler:
  - Typ e-class 52
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
  - SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
  - Entlüftungsventil im Vorlauf- und Rücklaufbalken
  - verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
  - Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
  - Flachdichtungen Centellen WS 3825 gelb
  - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
2. Anschlussgarnitur:
  - Wärmezählerdistanzrohr 3/4" Länge 110 mm
  - 90° Winkelanschlussstück
  - Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
  - zweiter Kugelhahn DN 20 im Rücklauf
3. Schrank:
  - Standard-Unterputzverteilerschrank 80
  - verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
  - Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
  - Tiefe: 80-120 mm
  - Höhe: 710-840 mm
  - Nischeneinbauhöhe von OKFFB: 650 mm
  - Nischeneinbaubreite Schrankbreite + 20 mm
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 °C
- max. Betriebsdruck: 6 bar
Anschluesse:
1. Primäranschluss:
  - links, vertikal mit 3/4" IG
2. Sekundäranschluss:
  - Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen

Artikelspezifikation:
7 Heizkreise
Artikelabmessung: B x H x T: 750 x 725 x 92 mm
Artikelgewicht: 16,465 kg

GTIN: 4061323041824
Warennummer: 84198998
Werksartikelnummer: 56+805207
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+805207

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa HK-Anschlussstation
H 52-WMZ-80 7 Hkr.

vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Verteiler ohne Einbauten, Standard-Unterputz-Schrank mit Frontblende in RAL 9016

7 Heizkreise
Abmessung B x H x T:
750 x 725 x 92 mm
Artikelgewicht: 16,465 kg
Werksartikelnummer: 56+805207
Warennummer: 84198998
Warengruppe: 56

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323041824

Listenpreis468,30 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84198998

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)725

Höhe (mm)710

Tiefe (mm)80

Gewicht (kg)16,465

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)135

Tiefe (mm)760

Gewicht (kg)17,665

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser nein

Geeignet für Heizungswasser ja

Geeignet für Kühlwasser ja

Geeignet für Pressluft nein

Geeignet für Glykol ja

Geeignet für Ethanol nein

Montageart freistehend (Monoblock)

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 3/4 Zoll (20)

Form Endstück mit geraden Abzweigen

Anschluss 1 Innengewinde (metrisch)

Nenndurchmesser Anschluss 2 3/4 Zoll (20)

Anschluss 2 Innengewinde (metrisch)

Anzahl der Abzweige 7

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 3/4 Zoll (20)

Anschluss Abzweigungen Eurokonus nach EN 16313

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Systemgebunden nein

Mit Füll- und Entleerungshahn ja

Mit Absperrventil ja

Mit Entlüftung ja

Mit Wandbefestigungsbügel ja

Mit Befestigungsmaterial nein

Mit Füßen ja

Mit verstellbaren Bodenstützen nein

Mit Isolierung nein

Breite 725 mm

Höhe 710 mm

Tiefe 80 mm

Venturidüse ohne

Typenzulassung nach BBR/EKS nein

Downloads

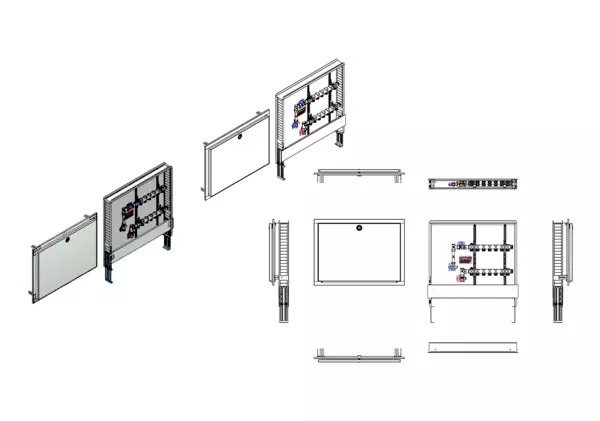

Strichzeichnung

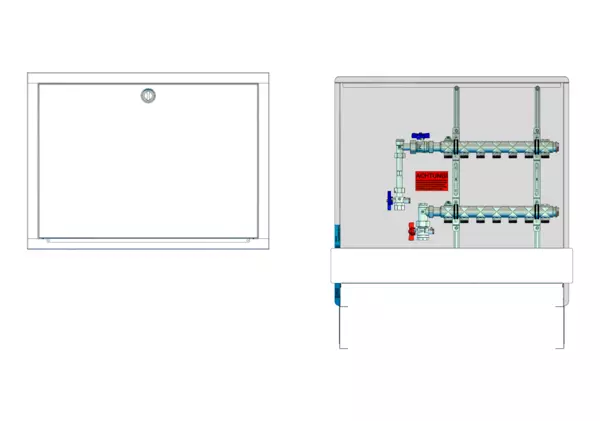

Bild-3D
