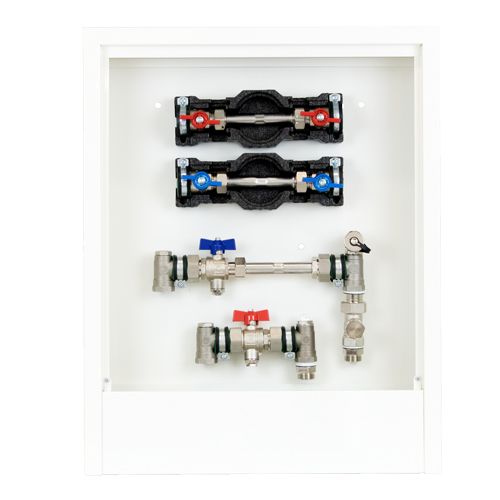

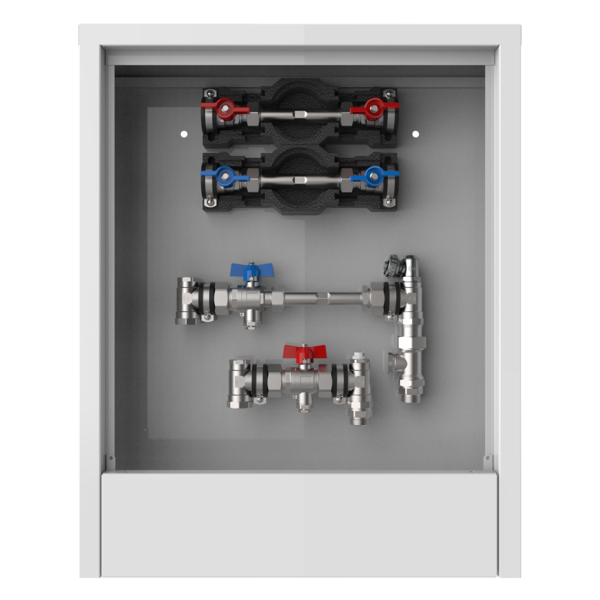

strawa Anschlussstation AS 16-W2-WMZ-AP
strawa Anschlussstation AS 16-W2-WMZ-AP,BxHxT: 496 x 620 x 125 mm, 1 Wohnungsanschluss, verti. AG m. WMZ, mit Regulierventil, mit Wasserzählerverrohrung Trinkwasser kalt und warm, Standard-AP-Schrank in RAL 9016
Artikelnummer: 56+651612
Warengruppe: 56
Listenpreis: 566,30 €
strawa Anschlussstation AS 16-W2-WMZ-AP
vertikaler Primäranschluss mit WMZ
/produktgruppe/vertikaler-primaeranschluss-mit-wmz-12
56+651612
Beschreibung
Artikeldaten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext
strawa Anschlussstation AS 16-W2-WMZ-AP
strawa Anschlussstation AS 16-W2-WMZ-AP- Beschreibung
Die Wohnungsanschlussstation ist mit einer Wärmezählervorbereitung, einem Regulierventil für den hydraulischen Abgleich und Wasserzählerverrohrungen für Trinkwasser kalt und warm, sowie einem vertikalem Primär- und Sekundäranschluss im Aufputzschrank ausgestattet. - Bestandteile
- Wärmezählerverrohrung:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
- Regulierventil (Kvs 2,97 m³/h) für hydraulischen Abgleich im Rücklauf
- zwei 90°-Winkelanschlussstücken im Vor- und Rücklauf
- Entlüftungsventil im Vor- und SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklauf
- Flachdichtungen Centellen WS 3825 gelb
- Wasserzählereinbaustrecke:
- W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm
- mit geteilten EPP-Dämmschalen
- Schrank:
Gehäuse mit Rückwand:- galvanisch verzinktes Stahlblech mit Pulverbeschichtung in weiß RAL 9016
- Bautiefe 125 mm
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbares Estrichprallblech
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
- galvanisch verzinktes Stahlblech mit Pulverbeschichtung in weiß RAL 9016
- versenkter weißer Drehriegel
- alternativ auch mit Kunststoffstecktür in weiß ähnlich RAL 9016 lieferbar
- Baubreite: 496 mm
- Bauhöhe: 620-750 mm
- Tiefe: 125 mm
- Wärmezählerverrohrung:
- Technische Daten
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebsdruck: 10 bar Trinkwasser
- max. Betriebstemperatur: 90 °C
- Anschlüsse
- Primäranschluss Heizung:
- links, vertikal mit 3/4" IG
- Sekundäranschluss Heizung: :
- rechts, horizontal mit 3/4" AG mit Konus für Klemmringverschraubungen
- Anschluss Trinkwasser:
- Anschluss horizontal mit 3/4" IG
- Primäranschluss Heizung:

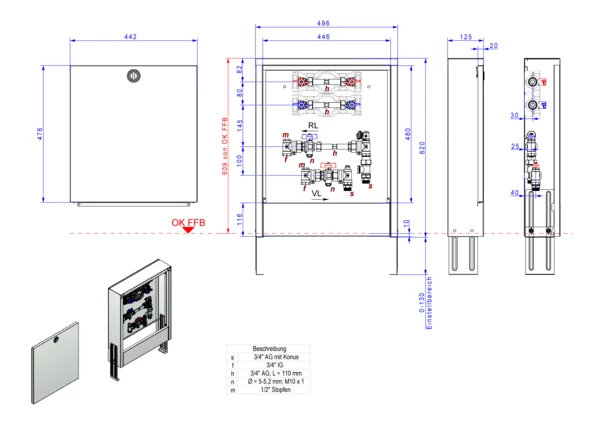

Artikelabmessung: B x H x T: 496 x 620 x 125 mm
Artikelgewicht: 11,746 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren und zur Wärmezählung des Wohnungsstranges. Im Standard-Aufputzschrank komplett in weiß RAL 9016 mit einer Bautiefe von 125 mm ist eine Edelstahlverrohrung mit einer vertikalen Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn und Regulierventil im Rücklauf ist schallentkoppelt montiert. Die Sekundärabgänge sind ebenfalls vertikal ausgerichtet. In der Anschlussstation ist zusätzlich eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes und warmes Trinkwasser montiert.
strawa Anschlussstation AS 16-W2-WMZ-AP
Die Wohnungsanschlussstation ist mit einer Wärmezählervorbereitung, einem Regulierventil für den hydraulischen Abgleich und Wasserzählerverrohrungen für Trinkwasser kalt und warm, sowie einem vertikalem Primär- und Sekundäranschluss im Aufputzschrank ausgestattet.
Artikelabmessung: B x H x T: 496 x 620 x 125 mm
Artikelgewicht: 11,746 kg
GTIN: 4061323041602
Warennummer: 90269000
Werksartikelnummer: 56+651612
Warengruppe: Wärmestationen mit Wärmezählung
URL: https://www.strawa.com/produkt/56+651612
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Anschlussstation
AS 16-W2-WMZ-AP
- ohnungsanschluss, vertikale Anschlussgarnitur mit Wärmezählerverrohrung, mit Regulierventil, mit Wasserzählerverrohrung Trinkwasser kalt und warm, Standard-Aufputz-Schrank in RAL 9016
Abmessung B x H x T:
496 x 620 x 125 mm
Artikelgewicht: 11,746 kg
Werksartikelnummer: 56+651612
Warennummer: 90269000
Warengruppe: Wärmestationen mit Wärmezählung
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323041602
Listenpreis566,30 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer90269000
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)496
Höhe (mm)620
Tiefe (mm)125
Gewicht (kg)11,746
Verpackungsabmessungen
Breite (mm)670
Höhe (mm)135
Tiefe (mm)530
Gewicht (kg)12,81
Merkmale
Klassifizierung ETIM 9
Material Mantel Stahl
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Sekundärer Anschluss Außengewinde (metrisch)
Nenndurchmesser sekundär 3/4 Zoll (20)
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 80 °C
Geeignet für Kühlen ja
Geeignet für Heizung ja
Geeignet für Glykol ja
Geeignet für Ethanol nein
Ausführung ungemischter Heizkreis
Mit Passstück für Wärmezähler ja
Mit Wärmezähler nein
Eingebaute Zirkulationspumpe nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) nein
Mit Manometer nein
Mit Regelventil ja
Mit Absperrventil ja
Mit Rückschlagklappe nein
Mit Sicherheitsventil nein
Mit Thermometer nein
Auslaufhahn ja
Mit Servomotor nein
Geeignet für Servomotoren nein
Mit Dreiwegeventil nein
Mit Pumpenkugelhahn nein
Mit Anschluss Temperaturfühler nein
Mit Anschluss Ausdehnungsgefäß nein
Mit automatischer Entlüftung nein
Wandaufstellung ja
Mit Wandbefestigungsbügel nein
Mit Füßen ja
Mit Differenzdruckregler nein
Mit Wärmedämmung nein
Verteilerbalken erweiterbar nein
Wärmeübertrager erweiterbar nein
