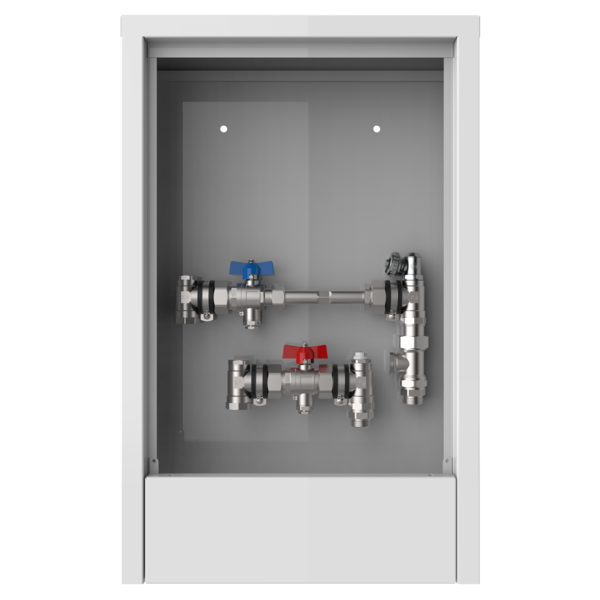

Produktbild

strawa Anschlussstation
AS 16-WMZ-AP

strawa Anschlussstation AS 16-WMZ-AP BxHxT: 392 x 620 x 125 mm 1 Wohnungsanschluss, verti. AG m. WMZ, mit Regulierventil, Standard-AP-Schrank in RAL 9016

Artikelnummer: 56+651610

Listenpreis: 376,00 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

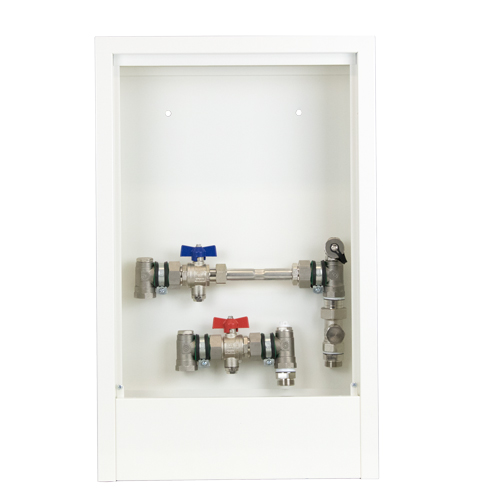

strawa Anschlussstation AS 16-WMZ-AP

Wohnungsanschlussstation mit Wärmezählervorbereitung, Regulierventil für hydraulischen Abgleich,
Primär- und Sekundäranschluss vertikal, im Aufputzschrank
Bauteile:
Wärmezählerverrohrung
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
- Regulierventil (Kvs 2,97 m³/h) für hydraulischen Abgleich im Rücklauf
- zwei 90°-Winkelanschlussstücken im Vor- und Rücklauf
- Entlüftungsventil im Vor- und SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklauf
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Gehäuse mit Rückwand:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtung in weiß RAL 9016
- Bautiefe 125 mm
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbares Estrichprallblech
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
Stecktür:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtungin weiß RAL 9016
- versenkter weißer Drehriegel
- alternativ auch mit Kunststofffstecktür in weiß ähnlich RAL 9016 lieferbar

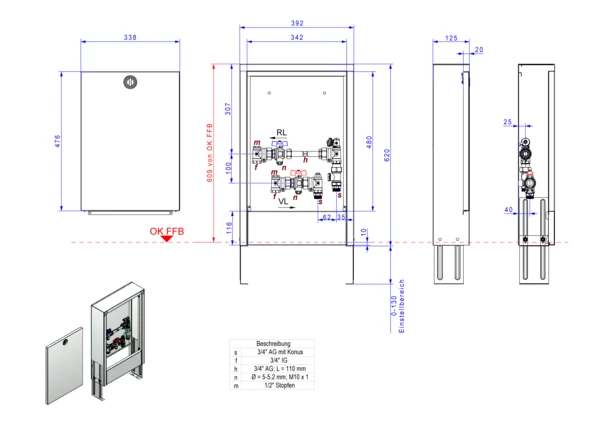

Bemaßung:
- Baubreite: 392 mm
- Bauhöhe: 620-750 mm
- Tiefe: 125 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebstemperatur: 90 °C
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- rechts, vertikal mit 3/4"AG mit Konus für Klemmringverschraubungen

Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren und zur Wärmezählung des Wohnungsstranges. Im Standard-Aufputzschrank komplett in weiß RAL 9016 mit einer Bautiefe von 125 mm ist eine Edelstahlverrohrung mit einer vertikalen Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn und Regulierventil im Rücklauf ist schallentkoppelt montiert. Die Sekundärabgänge sind ebenfalls vertikal ausgerichtet.

strawa Anschlussstation AS 16-WMZ-AP

Wohnungsanschlussstation mit Wärmezählervorbereitung, Regulierventil für hydraulischen Abgleich,
Primär- und Sekundäranschluss vertikal, im Aufputzschrank
Bauteile:
Wärmezählerverrohrung
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
- Regulierventil (Kvs 2,97 m³/h) für hydraulischen Abgleich im Rücklauf
- zwei 90°-Winkelanschlussstücken im Vor- und Rücklauf
- Entlüftungsventil im Vor- und SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklauf
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Gehäuse mit Rückwand:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtung in weiß RAL 9016
- Bautiefe 125 mm
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbares Estrichprallblech
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
Stecktür:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtungin weiß RAL 9016
- versenkter weißer Drehriegel
- alternativ auch mit Kunststofffstecktür in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Baubreite: 392 mm
- Bauhöhe: 620-750 mm
- Tiefe: 125 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebstemperatur: 90 °C
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- rechts, vertikal mit 3/4"AG mit Konus für Klemmringverschraubungen

Abmessung (Breite x Höhe x Tiefe): 392 x 620 x 125 mm
Gewicht: 10,567 kg
EAN: 4061323041589
Warennummer: 90269000
Artikelnummer: 56+651610
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+651610

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa Anschlussstation
AS 16-WMZ-AP
BxHxT: 392 x 620 x 125 mm
1 Wohnungsanschluss, vertikale
Anschlussgarnitur mit
Wärmezählerverrohrung, mit
Regulierventil, Standard-Aufputz-Schrank
in RAL 9016

EAN: 4061323041589
Artikelnummer: 56+651610
Warengruppe: 56
Warennummer: 90269000

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323041589

Listenpreis376,00 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90269000

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)392

Höhe (mm)620

Tiefe (mm)125

Gewicht (kg)9

Verpackungsabmessungen

Breite (mm)670

Höhe (mm)135

Tiefe (mm)425

Gewicht (kg)9

Merkmale

Klassifizierung ETIM 9

Material Mantel Stahl

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Sekundärer Anschluss Außengewinde (metrisch)

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Pumpenanschluss -

Größe Pumpenanschluss -

Kvs-Wert -

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 80 °C

Einstellbereich Temperatur -

EF006974 -

Anzeigebereich Thermometer -

Leistung -

Geeignet für Kühlen Ja

Geeignet für Heizungen Ja

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Ausführung ungemischter Heizkreis

Mit Adapter für Wärmezähler Ja

Mit Wärmezähler Nein

Eingebaute Zirkulationspumpe Nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein

Einbaulänge der Pumpe -

Mit Manometer Nein

Mit Regelventil Ja

Mit Absperrventil Ja

Mit Rückschlagklappe Nein

Öffnungsdruck Sperrventil -

Mit Sicherheitsventil Nein

Öffnungsdruck Sicherheitsventil -

Mit Thermometer Nein

Auslaufhahn Ja

Mit Mischermotor Nein

Geeignet für Servomotoren Nein

Mit Dreiwegeventil Nein

Mit Pumpenkugelhahn Nein

Mit Anschluss Temperaturfühler Nein

Mit Anschluss Ausdehnungsgefäß Nein

Mit automatischer Entlüftung Nein

Wandaufstellung Ja

Mit Wandbefestigungsbügel Nein

Mit Füßen Ja

Mit Differentdruckregelung Nein

Strömungsrichtung -

Mit Wärmedämmung Nein

Heizkreisregler erweiterbar -

Verteilerbalken erweiterbar Nein

Wärmeübertrager erweiterbar Nein

Breite 392 mm

Höhe 620 mm

Tiefe 125 mm
