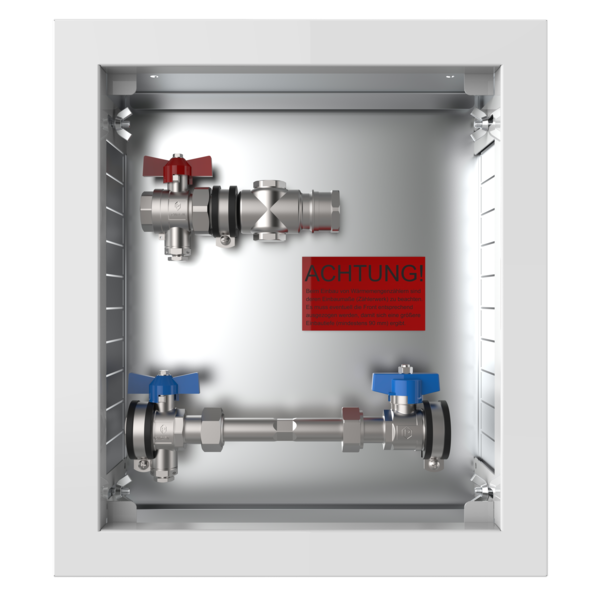

Produktbild

strawa Anschlussstation
AS 12h-WMZ

strawa Anschlussstation AS 12h-WMZ BxHxT: 330 x 376 x 90 mm 1 Wohnungsanschluss, horiz. AG m. WMZ, Standard-UP-Wandschrank mit Frontblende in RAL 9016

Artikelnummer: 56+151200

Listenpreis: 209,30 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

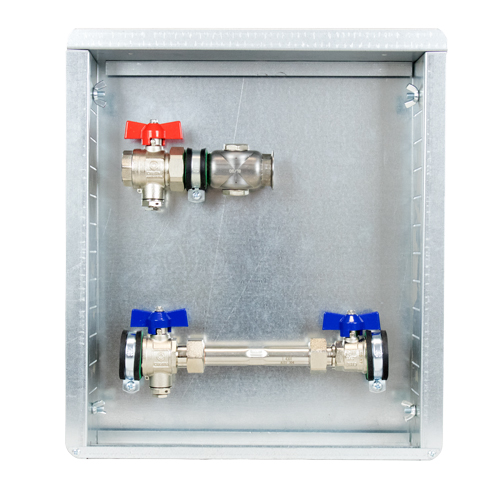

strawa Anschlussstation AS 12h-WMZ

Wohnungsanschlussstation mit Wärmezählervorbereitung,
Primär- und Sekundäranschluss horizontal, im Wand-Unterputzschrank
Bauteile:
Wärmezählerverrohrung
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Entlüftungsventil im Vorlauf
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar

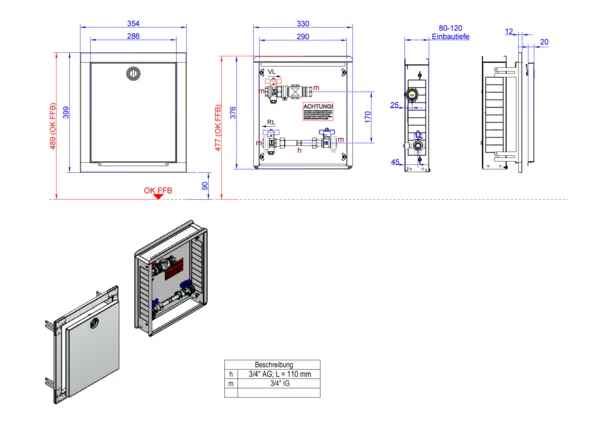

Bemaßung:
- Baubreite: 330 mm
- Bauhöhe: 376 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe mindestens 470 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebstemperatur: 90 °C
Primäranschluss:
- links, horizontal mit 3/4"IG
Sekundäranschluss:
- rechts, horizontal mit 3/4"IG

Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren und zur Wärmezählung des Wohnungsstranges. Im Standard-Wandschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist eine Edelstahlverrohrung mit einer horizontalen Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist schallentkoppelt montiert.

strawa Anschlussstation AS 12h-WMZ

Wohnungsanschlussstation mit Wärmezählervorbereitung,
Primär- und Sekundäranschluss horizontal, im Wand-Unterputzschrank
Bauteile:
Wärmezählerverrohrung
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Entlüftungsventil im Vorlauf
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Baubreite: 330 mm
- Bauhöhe: 376 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe mindestens 470 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebstemperatur: 90 °C
Primäranschluss:
- links, horizontal mit 3/4"IG
Sekundäranschluss:
- rechts, horizontal mit 3/4"IG

Abmessung (Breite x Höhe x Tiefe): 355 x 400 x 92 mm
Gewicht: 5,362 kg
EAN: 4061323039012
Warennummer: 90269000
Artikelnummer: 56+151200
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+151200

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa Anschlussstation
AS 12h-WMZ
BxHxT: 330 x 376 x 90 mm
1 Wohnungsanschluss, horizontale
Anschlussgarnitur mit
Wärmezählerverrohrung,
Standard-Unterputz-Wandschrank mit
Frontblende in RAL 9016

EAN: 4061323039012
Artikelnummer: 56+151200
Warengruppe: 56
Warennummer: 90269000

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323039012

Listenpreis209,30 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90269000

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)355

Höhe (mm)400

Tiefe (mm)92

Gewicht (kg)5,372

Verpackungsabmessungen

Breite (mm)440

Höhe (mm)105

Tiefe (mm)370

Gewicht (kg)5,706

Merkmale

Klassifizierung ETIM 9

Material Mantel Stahl

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Sekundärer Anschluss Innengewinde (metrisch)

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Pumpenanschluss -

Nenndurchmesser Pumpenanschluss -

Kvs-Wert -

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 80 °C

Einstellbereich Temperatur -

Ausführung der Temperaturregelung -

Anzeigebereich Thermometer -

Leistung -

Geeignet für Kühlen Ja

Geeignet für Heizung Ja

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Ausführung ungemischter Heizkreis

Mit Passstück für Wärmezähler Ja

Mit Wärmezähler Nein

Eingebaute Zirkulationspumpe Nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein

Einbaulänge der Pumpe -

Mit Manometer Nein

Mit Regelventil Nein

Mit Absperrventil Ja

Mit Rückschlagklappe Nein

Öffnungsdruck Sperrventil -

Mit Sicherheitsventil Nein

Öffnungsdruck Sicherheitsventil -

Mit Thermometer Nein

Auslaufhahn Nein

Mit Servomotor Nein

Geeignet für Servomotoren Nein

Mit Dreiwegeventil Nein

Mit Pumpenkugelhahn Nein

Mit Anschluss Temperaturfühler Nein

Mit Anschluss Ausdehnungsgefäß Nein

Mit automatischer Entlüftung Nein

Wandaufstellung Ja

Mit Wandbefestigungsbügel Nein

Mit Füßen Ja

Mit Differenzdruckregler Nein

Strömungsrichtung -

Mit Wärmedämmung Nein

Heizkreisregler erweiterbar -

Verteilerbalken erweiterbar Nein

Wärmeübertrager erweiterbar Nein

Breite 330 mm

Höhe 376 mm

Tiefe 90 mm
