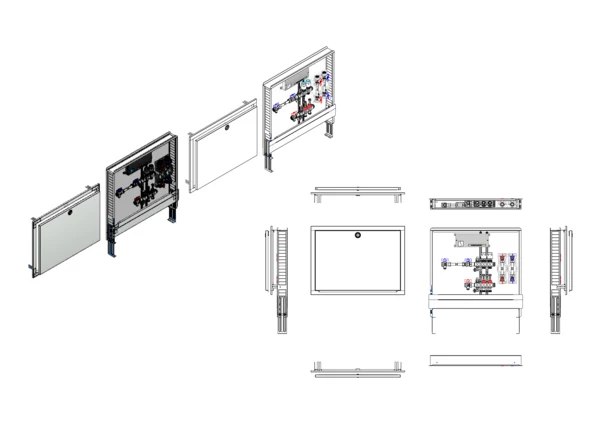

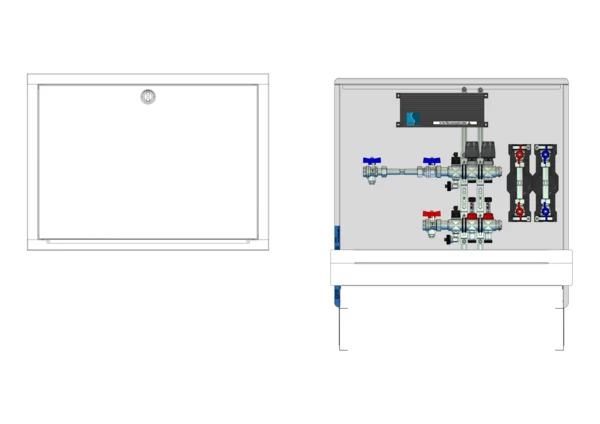

strawa FB-Anschlussstation H 63h-W2-WMZ-X 2 Hkr.
strawa FB-Anschlussstation H 63h-W2-WMZ-X 2 Hkr.,BxHxT: 750x725x92 mm, horiz. AG. m. WMZ, Verteiler m. DFA 0-3 l/min + THV M30x1,5, vorm. Stellantr. u. Klemml. m. Vorverdraht., Wasserzählerstr. TW kalt u. warm, Standard-Schrank m. Frontbl. in RAL 9016
Artikelnummer: 56+146302X
Warengruppe: 56
Listenpreis: 778,80 €
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa FB-Anschlussstation H 63h-W2-WMZ-X 2 Hkr.
strawa FB-Anschlussstation H 63h-W2-WMZ-X 2 Hkr.- Beschreibung:
Die Anschlussstation für Flächenheizung ist im Unterputz-Schrank montiert und umfasst einen Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30×1,5) sowie eine horizontale Anschlussgarnitur mit Wärmezählerverrohrung. Zusätzlich sind Wasserzählereinbaustrecken für Trinkwasser kalt und warm vorhanden. Die vormontierten und verdrahteten Stellantriebe sind auf einer montierten Klemmleiste installiert. - Bestandteile:
- Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0–3 l/min mit Memoryfunktion (Kvs = 1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30×1,5 (Kvs = 2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D = 5–5,2 mm M10×1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Schrank:
- Standard-UP-Schrank 80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Frontblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80–120 mm
- Höhe: 710–840 mm
- Nischeneinbauhöhe von OK FFB: 650 mm
- Nischeneinbaubreite: Schrankbreite + 20 mm
- Wasserzählereinbaustrecke:
- W2 für Trinkwasser kalt und warm
- 4 Stück Kugelhahn DN 20 mit DVGW-Zertifizierung
- 2 Stück Wasserzählerdistanzrohre 3/4" Länge 110 mm
- mit EPP-Dämmung
- Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
- Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA14 Klemmleiste 230 V
- Anschlussverteiler:
- Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,06 m³/h
- Anschlüsse:
- Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 3/4" IG
- Heizung-Sekundäranschluss:
- vertikale Heizkreisabgänge mit 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Trinkwasser-Anschluss:
- Anschluss vertikal mit 3/4" IG
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
- Heizung-Primäranschluss:
Artikelspezifikation:
2 Heizkreise
Artikelabmessung: B x H x T: 750 x 725 x 92 mm
Artikelgewicht: 18,942 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa FB-Anschlussstation H 63h-W2-WMZ-X 2 Hkr.
- Beschreibung:
Die Anschlussstation für Flächenheizung ist im Unterputz-Schrank montiert und umfasst einen Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30×1,5) sowie eine horizontale Anschlussgarnitur mit Wärmezählerverrohrung. Zusätzlich sind Wasserzählereinbaustrecken für Trinkwasser kalt und warm vorhanden. Die vormontierten und verdrahteten Stellantriebe sind auf einer montierten Klemmleiste installiert. - Bestandteile:
- Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0–3 l/min mit Memoryfunktion (Kvs = 1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30×1,5 (Kvs = 2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D = 5–5,2 mm M10×1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Schrank:
- Standard-UP-Schrank 80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Frontblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80–120 mm
- Höhe: 710–840 mm
- Nischeneinbauhöhe von OK FFB: 650 mm
- Nischeneinbaubreite: Schrankbreite + 20 mm
- Wasserzählereinbaustrecke:
- W2 für Trinkwasser kalt und warm
- 4 Stück Kugelhahn DN 20 mit DVGW-Zertifizierung
- 2 Stück Wasserzählerdistanzrohre 3/4" Länge 110 mm
- mit EPP-Dämmung
- Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
- Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA14 Klemmleiste 230 V
- Anschlussverteiler:
- Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,06 m³/h
- Anschlüsse:
- Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 3/4" IG
- Heizung-Sekundäranschluss:
- vertikale Heizkreisabgänge mit 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Trinkwasser-Anschluss:
- Anschluss vertikal mit 3/4" IG
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
- Heizung-Primäranschluss:
Artikelspezifikation:
2 Heizkreise
Artikelabmessung: B x H x T: 750 x 725 x 92 mm
Artikelgewicht: 18,942 kg
GTIN: 4061323038749
Warennummer: 84198998
Werksartikelnummer: 56+146302X
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+146302X
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussstation
H 63h-W2-WMZ-X 2 Hkr.
horizontale Anschlussgarnitur mit Wärmezählerverohrung, Verteiler mit Durchflussanzeiger 0-3 l/min im Vorlaufbalken und Thermostatventileinsatz M30x1,5 im Rücklaufbalken, mit vormontierten Stellantrieben und Klemmleiste mit Vorverdrahtung, Wasserzählerstrecken Trinkwasser kalt und warm, Standard-Schrank mit Frontblende in RAL 9016
2 Heizkreise
Abmessung B x H x T:
750 x 725 x 92 mm
Artikelgewicht: 18,942 kg
Werksartikelnummer: 56+146302X
Warennummer: 84198998
Warengruppe: 56
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323038749
Listenpreis778,80 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)4
Elektrische BestandteileJa
BatterieNein
Artikelabmessungen
Breite (mm)750
Höhe (mm)725
Tiefe (mm)92
Gewicht (kg)18,942
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)760
Gewicht (kg)20,142
Einbauzargenmaße
Breite (mm)725
Höhe (mm)710
Tiefe (mm)80
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Mit Ventilen am Primäranschluss ja
Max. Kühlleistung primär (bei primärer dT = 7K) 2.9 kW
Max. Heizleistung (bei Primär dT = 20K) 8.4 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil nein
Erweiterbar nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung nein
Mit Rückschlagklappe nein
Mit Umwälzpumpe nein
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 2
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb ja
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau ja
