strawa HK-Anschlussstation
H 52h-W2-WMZ 13 Hkr.

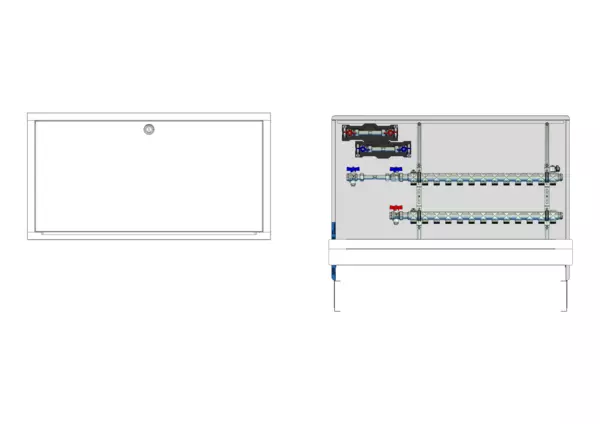

strawa HK-Anschlussstation H 52h-W2-WMZ 13 Hkr. BxHxT: 1025 x 710 x 80 mm horiz. AG m. WMZ, Verteiler ohne Einbauten, Wasserzählerstr. TW kalt und warm, Standard-UP-Schrank mit Frontblende in RAL 9016

Artikelnummer: 56+145213

Listenpreis: 729,60 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

strawa HK-Anschlussstation H 52h-W2-WMZ 13 Hkr.

Anschlussstation für Heizkörperanbindungen
im Unterputzschrank montierter Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis,
horizontale Anschlussgarnitur mit Wärmezählerverrohrung und Wasserzählereinbaustrecke für Trinkwasser kalt und warm.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 ° C
- max. Betriebsdruck: 6 bar
Bauteile:
Anschlussverteiler e-class 52:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, horizontal mit 3/4"IG
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Wasserzählereinbaustrecke W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG

Die Anschlussstation ist für Heizkörperanschlüsse geeignet. Hydraulisch können die Heizkreise in der Station nicht abgeglichen werden. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110 bis 150 mm ist ein Edelstahlverteiler ohne zusätzliche Regulier- und Absperreinbauten schallentkoppelt montiert. Eine horizontal Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. In der Anschlussstation ist eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes und warmes Trinkwasser montiert.

strawa HK-Anschlussstation H 52h-W2-WMZ 13 Hkr.

Anschlussstation für Heizkörperanbindungen
im Unterputzschrank montierter Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis,
horizontale Anschlussgarnitur mit Wärmezählerverrohrung und Wasserzählereinbaustrecke für Trinkwasser kalt und warm.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 ° C
- max. Betriebsdruck: 6 bar
Bauteile:
Anschlussverteiler e-class 52:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, horizontal mit 3/4"IG
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Wasserzählereinbaustrecke W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG

Abmessung (Breite x Höhe x Tiefe): 1050 x 725 x 92 mm
Gewicht: 25,759 kg
EAN: 4061323038282
Warennummer: 84818039
Artikelnummer: 56+145213
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+145213

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa HK-Anschlussstation
H 52h-W2-WMZ 13 Hkr.
BxHxT: 1025 x 710 x 80 mm
horizontale Anschlussgarnitur mit
Wärmezählerverrohrung, Verteiler ohne
Einbauten, Wasserzählerstrecken
Trinkwasser kalt und warm,
Standard-Unterputz-Schrank mit
Frontblende in RAL 9016

EAN: 4061323038282
Artikelnummer: 56+145213
Warengruppe: 56
Warennummer: 84818039

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323038282

Listenpreis729,60 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818039

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)1050

Höhe (mm)725

Tiefe (mm)92

Gewicht (kg)2

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)135

Tiefe (mm)1070

Gewicht (kg)2

Merkmale

Klassifizierung ETIM 9

Geeignet für Trinkwasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart freistehend (Monoblock)

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenninnendurchmesser Anschluss 1 3/4 Zoll (20)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 Innengewinde (metrisch)

Nenndurchmesser Anschluss 2 3/4 Zoll (20)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 Innengewinde (metrisch)

Anzahl der Abzweige 13

Anzahl der Verzweigungsrichtungen 1

Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen EV019412

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Ja

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Ja

EF021573 Nein

Mit Isolierung Nein

Breite 1025 mm

Höhe 710 mm

Tiefe 80 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

EFNL0003 -

Typenzulassung nach BBR/EKS Nein
