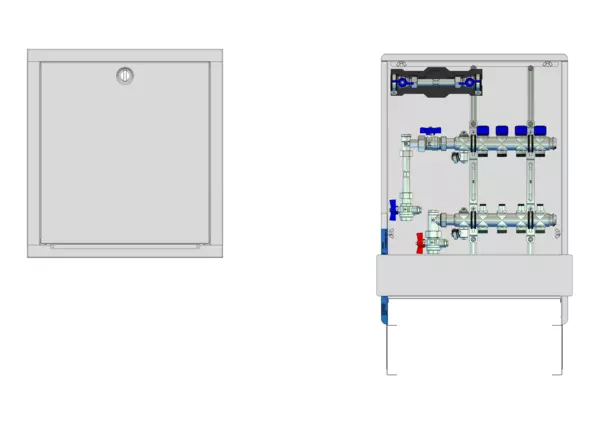

strawa FB-Anschlussstation
H 53-W1-WMZ 4 Hkr.

strawa FB-Anschlussstation H 53-W1-WMZ 4 Hkr. BxHxT: 490 x 710 x 110 mm vert. AG m. WMZ, Verteiler mit Regulierventil + THV M30x1,5, Wasserzählerstr. TW kalt, Standard-UP-Schrank mit Frontblende in RAL 9016

Artikelnummer: 56+115304

Listenpreis: 543,50 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa FB-Anschlussstation H 53-W1-WMZ 4 Hkr.

Anschlussstation für Flächenheizung und -kühlung
im Unterputzschrank montierter Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5)
und vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Wasserzählereinbaustrecke für Trinkwasser kalt,
Platzhaltung für Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
Bauteile:
Anschlussverteiler e-class 53:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entleerventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
Standard-Unterputzverteilerschrank 69:
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Wasserzählereinbaustrecke W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG

Die Anschlussstation ist für Flächenheizungen und -kühlungen geeignet. Hydraulisch wird die Station am Reguliereinsatz der Heizkreise manuell abgeglichen. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110 bis 150 mm ist ein Edelstahlverteiler mit absperrbaren und regulierbaren Reguliereinsätzen im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken schallentkoppelt montiert. Eine vertikale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. Zusätzlich müssen Stellantriebe und Klemmleiste bauseits nachgerüstet werden.
In der Anschlussstation ist eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes Trinkwasser montiert.

Für die Funktion der Station müssen Stellantriebe montiert werden.

strawa FB-Anschlussstation H 53-W1-WMZ 4 Hkr.

Anschlussstation für Flächenheizung und -kühlung
im Unterputzschrank montierter Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5)
und vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Wasserzählereinbaustrecke für Trinkwasser kalt,
Platzhaltung für Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
Bauteile:
Anschlussverteiler e-class 53:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entleerventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
Standard-Unterputzverteilerschrank 69:
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Wasserzählereinbaustrecke W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG

Abmessung (Breite x Höhe x Tiefe): 515 x 725 x 122 mm
Gewicht: 14,355 kg
EAN: 4061323035595
Warennummer: 84198998
Artikelnummer: 56+115304
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+115304

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa FB-Anschlussstation
H 53-W1-WMZ 4 Hkr.
BxHxT: 490 x 710 x 110 mm
vertikale Anschlussgarnitur mit
Wärmezählerverrohrung, Verteiler mit
Regulierventilen im Vorlaufbalken und
Thermostatventileinsätzen M30x1,5 im
Rücklaufbalken, Wasserzählerstrecke
Trinkwasser kalt,
Standard-Unterputz-Schrank mit
Frontblende in RAL 9016

EAN: 4061323035595
Artikelnummer: 56+115304
Warengruppe: 56
Warennummer: 84198998

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323035595

Listenpreis543,50 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84198998

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)515

Höhe (mm)725

Tiefe (mm)122

Gewicht (kg)13,381

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)165

Tiefe (mm)530

Gewicht (kg)14,381

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss unten

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) 5,9 kW

Max. Heizleistung (bei Primär dT = 20K) 16,7 kW

Mediumtemperatur (Dauerbetrieb) -10 - 70 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 4

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Nein

Durchflussleistung 0 - 300 l/h

Mit thermischem Stellantrieb Nein

Hublänge Antrieb 4 mm

Mit Keramikventil Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 490 mm

Höhe 710 mm

Tiefe 110 mm

Mit Umbau Ja
