strawa HK-Anschlussstation H 52-W1-WMZ 14 Hkr.

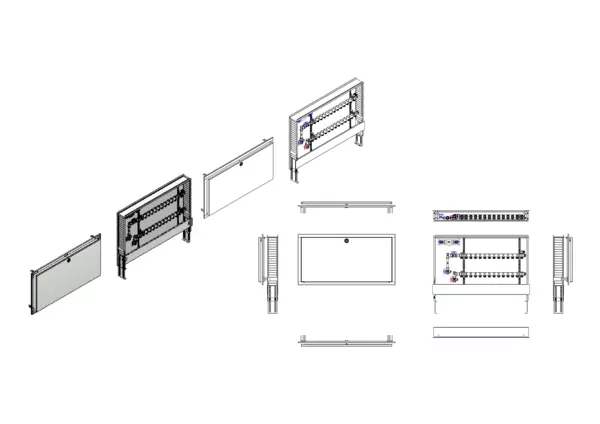

strawa HK-Anschlussstation H 52-W1-WMZ 14 Hkr.,BxHxT: 1050 x 725 x 122 mm, vert. AG m. WMZ, Verteiler ohne Einbauten, Wasserzählerstr. TW kalt, Standard-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 56+115214
Warengruppe: 56
Listenpreis: 719,40 €
strawa HK-Anschlussstation H 52-W1-WMZ 14 Hkr.
vertikaler Primäranschluss mit WMZ und WZ kalt
/produktgruppe/vertikaler-primaeranschluss-mit-wmz-und-wz-kalt-11
56+115214
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa HK-Anschlussstation H 52-W1-WMZ 14 Hkr.
strawa HK-Anschlussstation H 52-W1-WMZ 14 Hkr.- Beschreibung

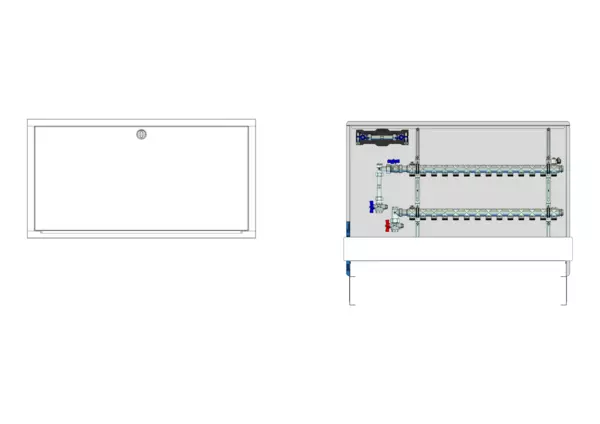

Die Anschlussstation für Heizkörperanbindungen ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler ohne zusätzliche Einbauten im Heizkreis, sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Zusätzlich ist eine Wasserzählereinbaustrecke für Trinkwasser kalt vorhanden. - Bestandteile
- Anschlussverteiler:
- Typ e-class 52
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Schrank:
- Standard-Unterputzverteilerschrank 69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
- Wasserzählereinbaustrecke:
- W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
- Anschlussverteiler:
- Technische Daten
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 °C
- max. Betriebsdruck: 6 bar
- Anschlüsse
- Primäranschluss:
- links, vertikal mit 3/4" IG
- Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Trinkwasseranschluss:
- Anschluss horizontal mit 3/4" IG
- Primäranschluss:
14 Heizkreise
Artikelabmessung: B x H x T: 1050 x 725 x 122 mm
Artikelgewicht: 24,516 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa HK-Anschlussstation H 52-W1-WMZ 14 Hkr.
Die Anschlussstation für Heizkörperanbindungen ist im Unterputzschrank montiert und umfasst einen Edelstahlverteiler ohne zusätzliche Einbauten im Heizkreis, sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Zusätzlich ist eine Wasserzählereinbaustrecke für Trinkwasser kalt vorhanden.
14 Heizkreise
Artikelabmessung: B x H x T: 1050 x 725 x 122 mm
Artikelgewicht: 24,516 kg
GTIN: 4061323035557
Warennummer: 84198998
Werksartikelnummer: 56+115214
Warengruppe: Wärmestationen mit Wärmezählung
URL: https://www.strawa.com/produkt/56+115214
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa HK-Anschlussstation
H 52-W1-WMZ 14 Hkr.
vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Verteiler ohne Einbauten, Wasserzählerstrecke Trinkwasser kalt, Standard-Unterputz-Schrank mit Frontblende in RAL 9016
14 Heizkreise
Abmessung B x H x T:
1050 x 725 x 122 mm
Artikelgewicht: 24,516 kg
Werksartikelnummer: 56+115214
Warennummer: 84198998
Warengruppe: Wärmestationen mit Wärmezählung
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323035557
Listenpreis719,40 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)1025
Höhe (mm)710
Tiefe (mm)110
Gewicht (kg)24,516
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)165
Tiefe (mm)1070
Gewicht (kg)26,516
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser nein
Geeignet für Heizungswasser ja
Geeignet für Kühlwasser ja
Geeignet für Pressluft nein
Geeignet für Glykol ja
Geeignet für Ethanol nein
Montageart freistehend (Monoblock)
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 3/4 Zoll (20)
Form Endstück mit geraden Abzweigen
Anschluss 1 Innengewinde (metrisch)
Nenndurchmesser Anschluss 2 3/4 Zoll (20)
Anschluss 2 Innengewinde (metrisch)
Anzahl der Abzweige 14
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Systemgebunden nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil ja
Mit Entlüftung ja
Mit Wandbefestigungsbügel ja
Mit Befestigungsmaterial nein
Mit Füßen ja
Mit verstellbaren Bodenstützen nein
Mit Isolierung nein
Breite 1025 mm
Höhe 710 mm
Tiefe 110 mm
Venturidüse ohne
Typenzulassung nach BBR/EKS nein
