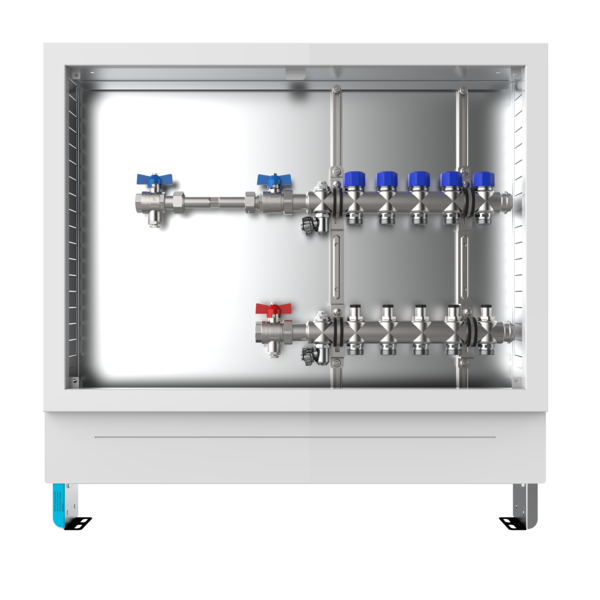

strawa FB-Anschlussstation H 53h-WMZ 2 Hkr.

strawa FB-Anschlussstation H 53h-WMZ 2 Hkr.,BxHxT: 515 x 725 x 92 mm, horiz. AG m. WMZ, Verteiler mit Regulierventil + THV M30x1,5, Standard-UP-Schrank mit Frontblende in RAL 9016

Kategorie: Anschlussstationen Flächenheizung horizontaler Primäranschluss mit WMZ Standard

Artikelnummer: 56+065302

Warengruppe: 56

Listenpreis: 357,60 €

Anfragen/Merken

strawa FB-Anschlussstation H 53h-WMZ 2 Hkr.

Beschreibung
Die Anschlussstation für Flächenheizung und -kühlung
im Unterputzschrank montierter Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5),
horizontale Anschlussgarnitur mit Wärmezählerverrohrung. Platzhaltung für Klemmleiste und Stellantriebe.
Bestandteile
1. Anschlussverteiler:
  - Typ e-class 53
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
  - SFE-Ventil (Spül-, Füll- und Entleerventil) und Entleerventil im Vorlauf- und Rücklaufbalken
  - Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
  - Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
  - verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
  - Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
  - Flachdichtungen Centellen WS 3825 gelb
  - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
2. Anschlussgarnitur:
  - Wärmezählerdistanzrohr 3/4" Länge 110 mm
  - Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
  - zweiter Kugelhahn DN 20 im Rücklauf
3. Schrank:
  - Standard-Unterputzverteilerschrank 80
  - verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
  - Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
  - Tiefe: 80-120 mm
  - Höhe: 710-840 mm
  - Nischeneinbauhöhe von OKFFB: 650 mm
  - Nischeneinbaubreite Schrankbreite + 20 mm
Technische Daten
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,06 m³/h
Anschlüsse
1. Primäranschluss:
  - links, horizontal mit 3/4" IG
2. Sekundäranschluss:
  - Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
3. Elektroanschluss:
  - bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
  - für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

2 Heizkreise
Artikelabmessung: B x H x T: 515 x 725 x 92 mm
Artikelgewicht: 11,584 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa FB-Anschlussstation H 53h-WMZ 2 Hkr.

Die Anschlussstation für Flächenheizung und -kühlung
im Unterputzschrank montierter Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5),
horizontale Anschlussgarnitur mit Wärmezählerverrohrung. Platzhaltung für Klemmleiste und Stellantriebe.
2 Heizkreise
Artikelabmessung: B x H x T: 515 x 725 x 92 mm
Artikelgewicht: 11,584 kg

GTIN: 4061323034895
Warennummer: 84198998
Werksartikelnummer: 56+065302
Warengruppe: Wärmestationen mit Wärmezählung
URL: https://www.strawa.com/produkt/56+065302

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa FB-Anschlussstation
H 53h-WMZ 2 Hkr.

horizontale Anschlussgarnitur mit Wärmezählerverrohrung, Verteiler mit Regulierventilen im Vorlaufbalken und Thermostatventileinsätzen M30x1,5 im Rücklaufbalken, Standard-Unterputz-Schrank mit Frontblende in RAL 9016

2 Heizkreise
Abmessung B x H x T:
515 x 725 x 92 mm
Artikelgewicht: 11,584 kg
Werksartikelnummer: 56+065302
Warennummer: 84198998
Warengruppe: Wärmestationen mit Wärmezählung

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323034895

Listenpreis357,60 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84198998

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)490

Höhe (mm)710

Tiefe (mm)80

Gewicht (kg)11,584

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)135

Tiefe (mm)530

Gewicht (kg)12,484

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen ja

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Mit Ventilen am Primäranschluss ja

Max. Kühlleistung primär (bei primärer dT = 7K) 2.9 kW

Max. Heizleistung (bei Primär dT = 20K) 8.4 kW

Mediumtemperatur (Dauerbetrieb) -10 - 70 °C

Max. Arbeitsdruck 4 bar

Mit Mischventil nein

Erweiterbar nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler nein

Mit Temperaturbegrenzung nein

Mit Rückschlagklappe nein

Mit Umwälzpumpe nein

Druckstufe Artikel PN 4

Mit Regler nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Mit Entlüftung ja

Mit Manometer nein

Mit Füll-/Entleerungshahn ja

Anzahl der Gruppen sekundär 2

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 3/4 Zoll (20)

Verschließbare Heizkreise ja

Mit Durchflussanzeige nein

Durchflussleistung 0 - 300 l/min

Mit thermischem Stellantrieb nein

Hublänge Antrieb 4 mm

Mit Keramikventil nein

Mit Wandbefestigungsbügel nein

Breite

Höhe

Tiefe

Mit Umbau ja

Downloads

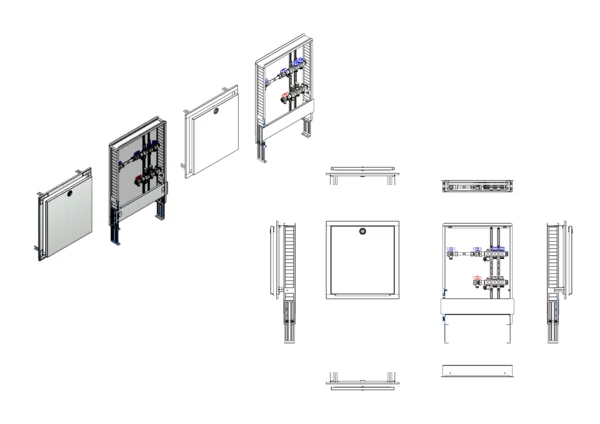

Strichzeichnung

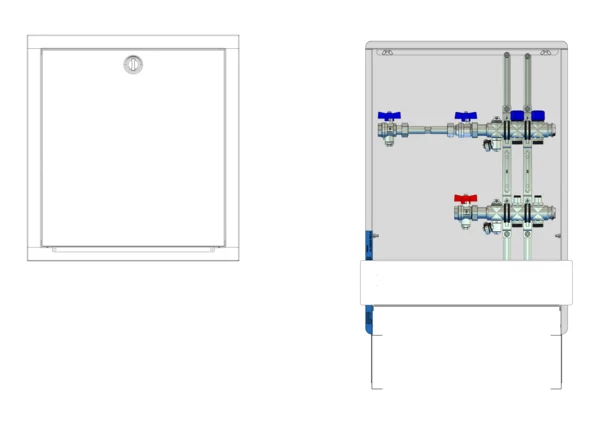

Bild-3D

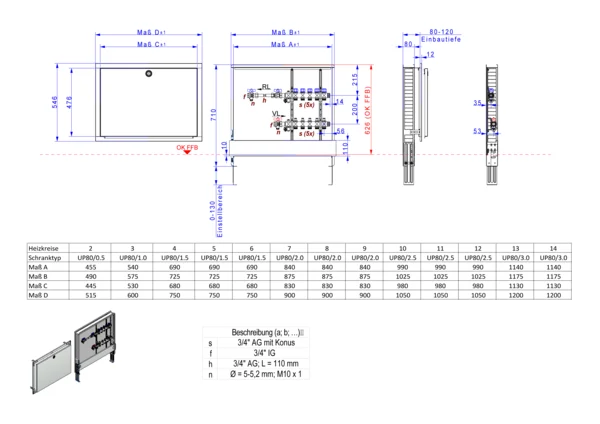

Vermaßtes Bild (Strichzeichnung)
