strawa HK-Anschlussstation
H 52h-WMZ 11 Hkr.

strawa HK-Anschlussstation H 52h-WMZ 11 Hkr. BxHxT: 1025 x 710 x 80 mm horiz. AG m. WMZ, Verteiler ohne Einbauten, Standard-UP-Schrank mit Frontblende in RAL 9016

Artikelnummer: 56+065211

Listenpreis: 514,30 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

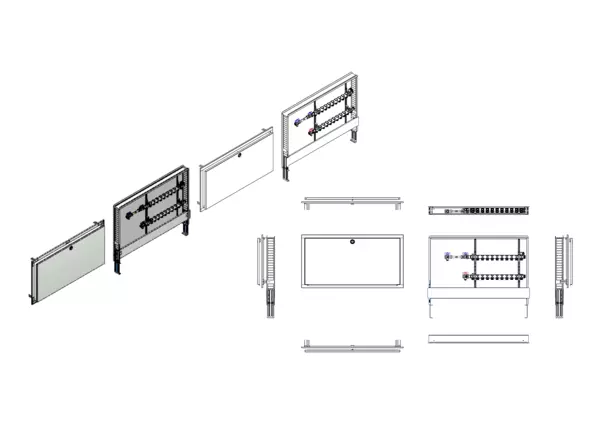

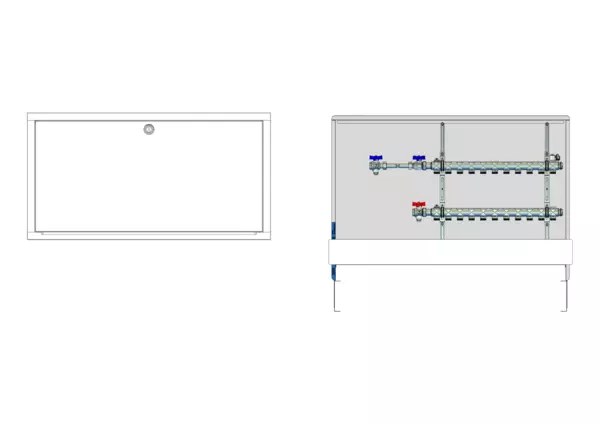

strawa HK-Anschlussstation H 52h-WMZ 11 Hkr.

Anschlussstation für Heizkörperanbindungen
im Unterputzschrank montierter Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis,
horizontale Anschlussgarnitur mit Wärmezählerverrohrung.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 ° C
- max. Betriebsdruck: 6 bar
Bauteile:
Anschlussverteiler e-class 52:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, horizontal mit 3/4"IG
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm

Die Anschlussstation ist für Heizkörperanschlüsse geeignet. Hydraulisch können die Heizkreise in der Station nicht abgeglichen werden. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist ein Edelstahlverteiler ohne zusätzliche Regulier- und Absperreinbauten schallentkoppelt montiert. Eine horizontale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert.

strawa HK-Anschlussstation H 52h-WMZ 11 Hkr.

Anschlussstation für Heizkörperanbindungen
im Unterputzschrank montierter Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis,
horizontale Anschlussgarnitur mit Wärmezählerverrohrung.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 ° C
- max. Betriebsdruck: 6 bar
Bauteile:
Anschlussverteiler e-class 52:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, horizontal mit 3/4"IG
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm

Abmessung (Breite x Höhe x Tiefe): 1050 x 725 x 92 mm
Gewicht: 22,045 kg
EAN: 4061323034840
Warennummer: 84818039
Artikelnummer: 56+065211
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+065211

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa HK-Anschlussstation
H 52h-WMZ 11 Hkr.
BxHxT: 1025 x 710 x 80 mm
horizontale Anschlussgarnitur mit
Wärmezählerverrohrung, Verteiler ohne
Einbauten, Standard-Unterputz-Schrank
mit Frontblende in RAL 9016

EAN: 4061323034840
Artikelnummer: 56+065211
Warengruppe: 56
Warennummer: 84818039

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323034840

Listenpreis514,30 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818039

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)1050

Höhe (mm)725

Tiefe (mm)92

Gewicht (kg)21,567

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)135

Tiefe (mm)1070

Gewicht (kg)23,167

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart freistehend (Monoblock)

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 3/4 Zoll (20)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 Innengewinde (metrisch)

Nenndurchmesser Anschluss 2 3/4 Zoll (20)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 Innengewinde (metrisch)

Anzahl der Abzweige 11

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Eurokonus nach EN 16313

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Ja

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Ja

Mit verstellbaren Bodenstützen Nein

Mit Isolierung Nein

Breite 1025 mm

Höhe 710 mm

Tiefe 80 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

KOMO-Prüfsiegel -

Typenzulassung nach BBR/EKS Nein
