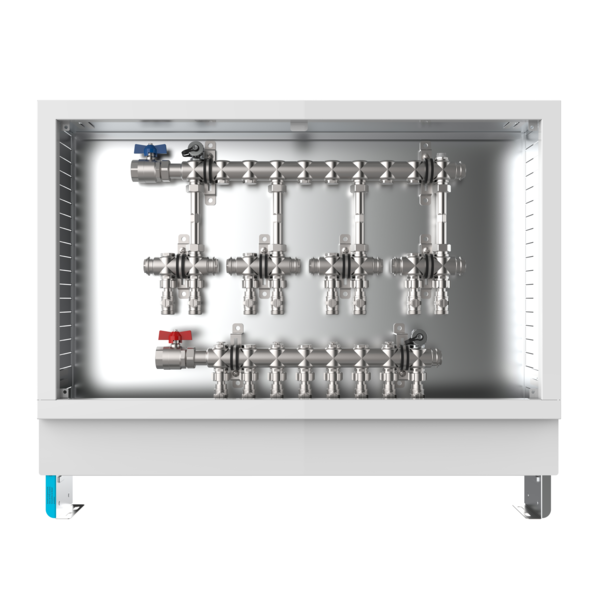

Produktbild

strawa Wohnungsanschlussstation
WA 4/2 WMZ

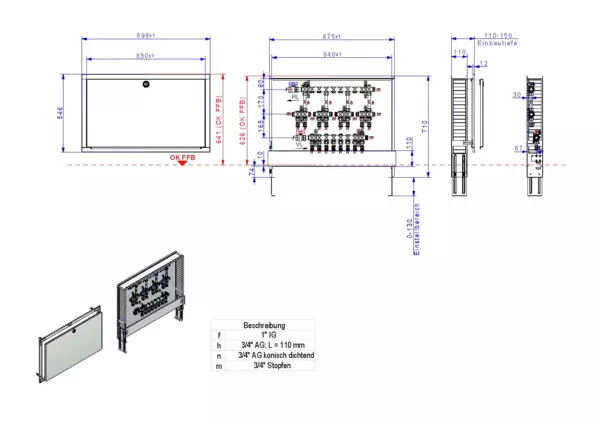

strawa Wohnungsanschlussstation WA 4/2 WMZ BxHxT: 875 x 710 x 110 mm horiz. AG, 4x Wärmezählerverrohrung 3/4" 110 mm, KH mit Fühleranschluss 5-5,2 im RL und Fühleranschluss 5-5,2 und Minikugelhahn im VL, 2 Hkr pro WMZ, im Standard-UP-Schrank RAL 9016

Artikelnummer: 56+034200

Listenpreis: 942,10 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext

strawa Wohnungsanschlussstation WA 4/2 WMZ

Wohnungsanschlussstationen mit Wärmezählervorbereitungen für mehrere Wohnungen
WA -> Anzahl der Wohnungen / Anzahl der Heizkreise pro Wohnung
Bsp: WA 2/1 WMZ bedeutet, Wärmezählerverrohrung für 2 Wohnungen mit einem Heizkreis pro Wohnung
Techische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80°C (100°C)
- max. Volumenstrom: 2,14 m³/h
Bauteile:
Verteilerbalken:
- e-class Verteilerbalken aus Edelstahl 1.4301 mit angeschraubten Wärmezähleranschlussverrohrung 3/4''
- 3/4'' Kugelhahn mit Fühleranschluss für direkteintauchende Fühler D= 5-5,2 mm M10x1-IG im Rücklauf
- Fühlereinbaustück für direkteintauchende Fühler D 5-5,2 mm, M10x1-IG IG) im Vorlauf
- WMZ-Distanzrohr mit 3/4'' AG fld. Länge 110 mm
- mit Entlüftungsventil 1/2'' im Vor- und Rücklaufbalken und 1/2'' SFE-Ventil im Rücklaufbalken
- ab 2 Heizkreisen pro Wohnung mit zusätzlichem Verteilerbalken, Stutzenabstand 50 mm
Anschlussgarnitur:
- 1'' Kugelhahn im Vor- und Rücklauf
Primärseite:
- Anschluss horizontal 1'' IG
Sekundärseite:
- Anschluss vertikal mit 3/4'' AG mit Konus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm

strawa Wohnungsanschlussstation WA 4/2 WMZ

Wohnungsanschlussstationen mit Wärmezählervorbereitungen für mehrere Wohnungen
WA -> Anzahl der Wohnungen / Anzahl der Heizkreise pro Wohnung
Bsp: WA 2/1 WMZ bedeutet, Wärmezählerverrohrung für 2 Wohnungen mit einem Heizkreis pro Wohnung
Techische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80°C (100°C)
- max. Volumenstrom: 2,14 m³/h
Bauteile:
Verteilerbalken:
- e-class Verteilerbalken aus Edelstahl 1.4301 mit angeschraubten Wärmezähleranschlussverrohrung 3/4''
- 3/4'' Kugelhahn mit Fühleranschluss für direkteintauchende Fühler D= 5-5,2 mm M10x1-IG im Rücklauf
- Fühlereinbaustück für direkteintauchende Fühler D 5-5,2 mm, M10x1-IG IG) im Vorlauf
- WMZ-Distanzrohr mit 3/4'' AG fld. Länge 110 mm
- mit Entlüftungsventil 1/2'' im Vor- und Rücklaufbalken und 1/2'' SFE-Ventil im Rücklaufbalken
- ab 2 Heizkreisen pro Wohnung mit zusätzlichem Verteilerbalken, Stutzenabstand 50 mm
Anschlussgarnitur:
- 1'' Kugelhahn im Vor- und Rücklauf
Primärseite:
- Anschluss horizontal 1'' IG
Sekundärseite:
- Anschluss vertikal mit 3/4'' AG mit Konus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm

Abmessung (Breite x Höhe x Tiefe): 900 x 725 x 122 mm
Gewicht: 24,219 kg
EAN: 4061323034673
Warennummer: 84198998
Artikelnummer: 56+034200
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+034200

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa Wohnungsanschlussstation
WA 4/2 WMZ
BxHxT: 875 x 710 x 110 mm
horizontale Anschlussgarnitur, 4x
Wärmezählerverrohrung 3/4" 110 mm,
Kugelhahn mit Fühleranschluss 5-5,2 im
Rücklauf und Fühleranschluss 5-5,2 und
Minikugelhahn im Vorlauf, 2 Hkr pro
Wärmezählerverrohrung, im
Standard-Unterputz-Schrank RAL 9016

EAN: 4061323034673
Artikelnummer: 56+034200
Warengruppe: 56
Warennummer: 84198998

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323034673

Listenpreis942,10 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84198998

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)900

Höhe (mm)725

Tiefe (mm)122

Gewicht (kg)2

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)165

Tiefe (mm)910

Gewicht (kg)2

Merkmale

Klassifizierung ETIM 9

Geeignet für Trinkwasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart freistehend (Monoblock)

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenninnendurchmesser Anschluss 1 1 Zoll (25)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 Innengewinde (metrisch)

Nenndurchmesser Anschluss 2 1 Zoll (25)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 Innengewinde (metrisch)

Anzahl der Abzweige 4

Anzahl der Verzweigungsrichtungen 1

Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen EV019412

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Ja

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Ja

EF021573 Nein

Mit Isolierung Nein

Breite 875 mm

Höhe 710 mm

Tiefe 110 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

EFNL0003 -

Typenzulassung nach BBR/EKS Nein
