strawa Wohnungsanschlussstation
WA 3/1 WMZ

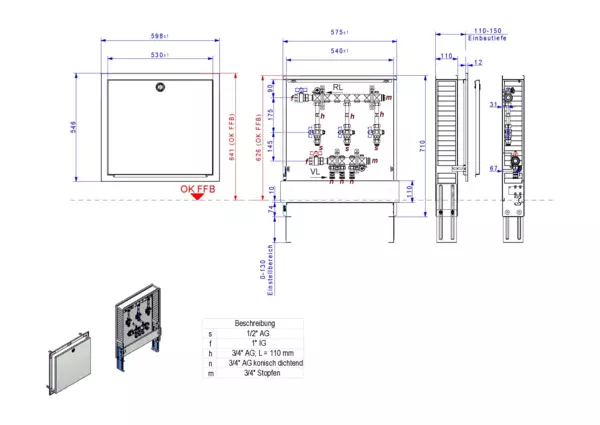

strawa Wohnungsanschlussstation WA 3/1 WMZ BxHxT: 575 x 710 x 110 mm horiz.. AG, 3x Wärmezählerverrohrung 3/4" 110 mm, KH mit Fühleranschluss 5-5,2 im RL und Fühleranschluss 5-5,2 und Minikugelhahn im VL, im Standard-UP-Schrank RAL 9016
Artikelnummer: 56+033100
Listenpreis: 543,00 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext

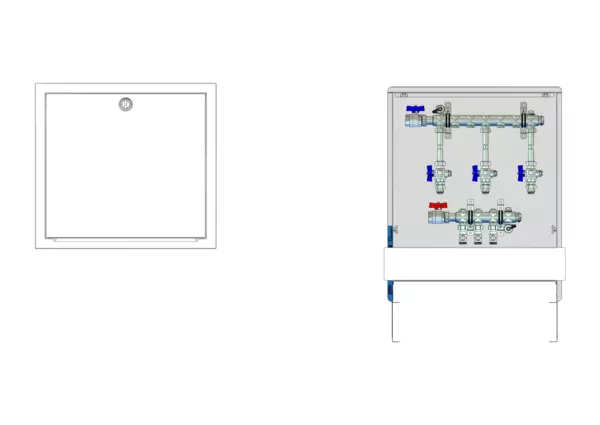

strawa Wohnungsanschlussstation WA 3/1 WMZ
Wohnungsanschlussstationen mit Wärmezählervorbereitungen für mehrere WohnungenWA -> Anzahl der Wohnungen / Anzahl der Heizkreise pro Wohnung
Bsp: WA 2/1 WMZ bedeutet, Wärmezählerverrohrung für 2 Wohnungen mit einem Heizkreis pro Wohnung
Techische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80°C (100°C)
- max. Volumenstrom: 2,14 m³/h
Bauteile:
Verteilerbalken:
- e-class Verteilerbalken aus Edelstahl 1.4301 mit angeschraubten Wärmezähleranschlussverrohrung 3/4''
- 3/4'' Kugelhahn mit Fühleranschluss für direkteintauchende Fühler D= 5-5,2 mm M10x1-IG im Rücklauf
- Fühlereinbaustück für direkteintauchende Fühler D 5-5,2 mm, M10x1-IG IG) im Vorlauf
- WMZ-Distanzrohr mit 3/4'' AG fld. Länge 110 mm
- mit Entlüftungsventil 1/2'' im Vor- und Rücklaufbalken und 1/2'' SFE-Ventil im Rücklaufbalken
- ab 2 Heizkreisen pro Wohnung mit zusätzlichem Verteilerbalken, Stutzenabstand 50 mm
Anschlussgarnitur:
- 1'' Kugelhahn im Vor- und Rücklauf
Primärseite:
- Anschluss horizontal 1'' IG
Sekundärseite:
- Anschluss vertikal mit 3/4'' AG mit Konus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
strawa Wohnungsanschlussstation WA 3/1 WMZ
Wohnungsanschlussstationen mit Wärmezählervorbereitungen für mehrere Wohnungen
WA -> Anzahl der Wohnungen / Anzahl der Heizkreise pro Wohnung
Bsp: WA 2/1 WMZ bedeutet, Wärmezählerverrohrung für 2 Wohnungen mit einem Heizkreis pro Wohnung
Techische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80°C (100°C)
- max. Volumenstrom: 2,14 m³/h
Bauteile:
Verteilerbalken:
- e-class Verteilerbalken aus Edelstahl 1.4301 mit angeschraubten Wärmezähleranschlussverrohrung 3/4''
- 3/4'' Kugelhahn mit Fühleranschluss für direkteintauchende Fühler D= 5-5,2 mm M10x1-IG im Rücklauf
- Fühlereinbaustück für direkteintauchende Fühler D 5-5,2 mm, M10x1-IG IG) im Vorlauf
- WMZ-Distanzrohr mit 3/4'' AG fld. Länge 110 mm
- mit Entlüftungsventil 1/2'' im Vor- und Rücklaufbalken und 1/2'' SFE-Ventil im Rücklaufbalken
- ab 2 Heizkreisen pro Wohnung mit zusätzlichem Verteilerbalken, Stutzenabstand 50 mm
Anschlussgarnitur:
- 1'' Kugelhahn im Vor- und Rücklauf
Primärseite:
- Anschluss horizontal 1'' IG
Sekundärseite:
- Anschluss vertikal mit 3/4'' AG mit Konus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Abmessung (Breite x Höhe x Tiefe): 600 x 725 x 122 mm
Gewicht: 15,72 kg
EAN: 4061323034642
Warennummer: 84198998
Artikelnummer: 56+033100
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+033100
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
strawa Wohnungsanschlussstation
WA 3/1 WMZ
BxHxT: 575 x 710 x 110 mm
horiz.. AG, 3x Wärmezählerverrohrung
3/4" 110 mm, Kugelhahn mit
Fühleranschluss 5-5,2 im Rücklauf und
Fühleranschluss 5-5,2 und Minikugelhahn
im Vorlauf, im
Standard-Unterputz-Schrank RAL 9016
EAN: 4061323034642
Artikelnummer: 56+033100
Warengruppe: 56
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323034642
Listenpreis543,00 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)600
Höhe (mm)725
Tiefe (mm)122
Gewicht (kg)1
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)165
Tiefe (mm)610
Gewicht (kg)1
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart freistehend (Monoblock)
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 1 Zoll (25)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 Innengewinde (metrisch)
Nenndurchmesser Anschluss 2 1 Zoll (25)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 Innengewinde (metrisch)
Anzahl der Abzweige 3
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Ja
Mit Absperrventil Ja
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Ja
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Nein
Breite 575 mm
Höhe 710 mm
Tiefe 110 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
