strawa Comfort-Mischstation FBM-S10-18-V-WMZ-C69 6 Hkr.
strawa Comfort-Mischstation FBM-S10-18-V-WMZ-C69 6 Hkr.,BxHxT: 1500 x 775 x 122 mm, Systemtr. m. Mischg. m 3P SM+Pumpe, vert. AG m. WMZ, Verteiler m. DFA min/max+THV für EGO-Regelantr., CUP-Schrank m. Frontbl. RAL 9016
Artikelnummer: 5602400406
Warengruppe: 560
Listenpreis: 2.391,40 €
strawa Comfort-Mischstation FBM-S10-18-V-WMZ-C69 6 Hkr.
vertikaler Primäranschluss mit WMZ
/produktgruppe/vertikaler-primaeranschluss-mit-wmz-9
5602400406
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext

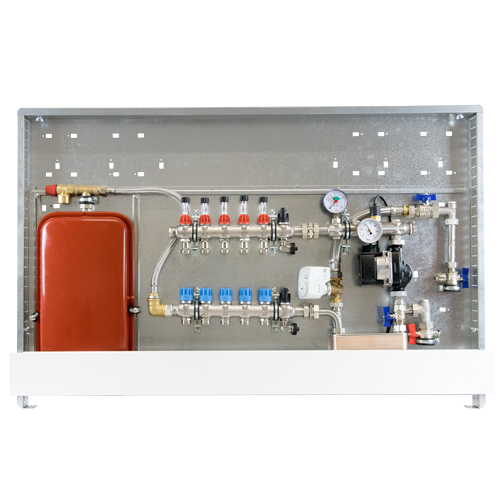

strawa Comfort-Mischstation FBM-S10-18-V-WMZ-C69 6 Hkr.
strawa Comfort-Mischstation FBM-S10-18-V-WMZ-C69 6 Hkr.- Beschreibung:
Die Mischstation für Flächenheizung ist mit einer Systemtrennung und einer witterungsgeführten Vorlauf-Temperaturregelung (Regler nicht im Lieferumfang) ausgestattet. Die im Unterputzschrank montierte Mischgruppe umfasst eine Umwälzpumpe, einen Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Es gibt Platzhaltungen für Wasserzählereinbaustrecken, eine Klemmleiste und EGO-Regelantriebe.
Die Mischstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System umfasst den in der Station montierten Anschlussverteiler e-class 18 und einen intelligenten, autonomen elektrothermischen EGO-Regelantrieb für jeden Heizkreis (nicht im Lieferumfang enthalten). - Bestandteile:
- Systemtrennung:
- Primär- (Hochtemperaturkreis) und Sekundärkreis (Niedertemperaturkreis der Flächenheizung) sind voneinander durch Plattenwärmeübertrager getrennt
- kupfergelöteter Plattenwärmeübertrager
- Manometer 0-4 bar im Vorlaufbalken des Sekundärkreises montiert
- Sicherheitsventil DN 15 2,5 bar und Membranausdehnungsgefäß (MAG) über Panzerschlauch am Rücklaufbalken montiert, Position des MAG links neben dem Verteiler
- Mischgruppe:
- Mischventil mit 3-Punkt-Stellmotor 230 V und Tauchfühler für witterungsgeführte Vorlauf-Temperaturregelung
- Temperaturbegrenzer voreingestellt auf 60 °C
- Beimischung aus Sekundärkreislauf über Regulierventil
- Thermometer 20-60 °C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
- Rückschlagventil im Sekundärkreis
- Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück im Rücklauf und Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
- Systemtrennung:
- Technische Daten:
- ausreichend für ca. 120 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Wärmeleistung: 10 kW
- max. Betriebsdruck primär: 10 bar
- max. Betriebsdruck sekundär: 2,5 bar
- max. Betriebstemperatur primär: 90 °C
- max. Betriebstemperatur sekundär: 50 °C
- mindestens erforderlicher Differenzdruck primär: 200 mbar
- Anschluesse:
- Heizung-Primäranschluss:
- rechts oder optional links, vertikal mit 3/4" IG
- Heizung-Sekundäranschluss:
- vertikal mit 3/4" AG und Konus
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
- Heizung-Primäranschluss:
Artikelspezifikation:
6 Heizkreise

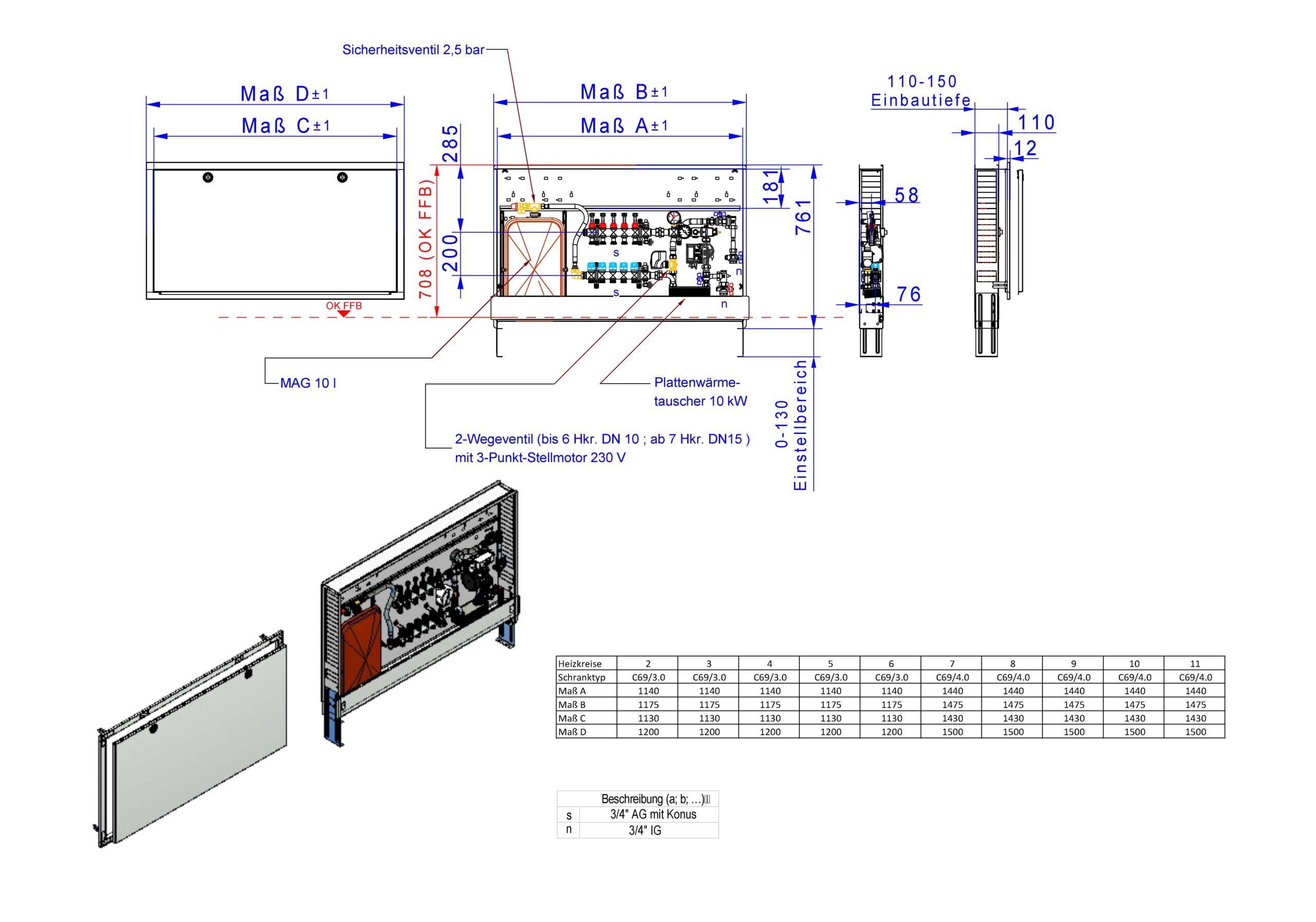

Artikelabmessung: B x H x T: 1500 x 775 x 122 mm
Artikelgewicht: 38,885 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Comfort-Mischstation FBM-S10-18-V-WMZ-C69 6 Hkr.
- Beschreibung:
Die Mischstation für Flächenheizung ist mit einer Systemtrennung und einer witterungsgeführten Vorlauf-Temperaturregelung (Regler nicht im Lieferumfang) ausgestattet. Die im Unterputzschrank montierte Mischgruppe umfasst eine Umwälzpumpe, einen Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Es gibt Platzhaltungen für Wasserzählereinbaustrecken, eine Klemmleiste und EGO-Regelantriebe.
Die Mischstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System umfasst den in der Station montierten Anschlussverteiler e-class 18 und einen intelligenten, autonomen elektrothermischen EGO-Regelantrieb für jeden Heizkreis (nicht im Lieferumfang enthalten). - Bestandteile:
- Systemtrennung:
- Primär- (Hochtemperaturkreis) und Sekundärkreis (Niedertemperaturkreis der Flächenheizung) sind voneinander durch Plattenwärmeübertrager getrennt
- kupfergelöteter Plattenwärmeübertrager
- Manometer 0-4 bar im Vorlaufbalken des Sekundärkreises montiert
- Sicherheitsventil DN 15 2,5 bar und Membranausdehnungsgefäß (MAG) über Panzerschlauch am Rücklaufbalken montiert, Position des MAG links neben dem Verteiler
- Mischgruppe:
- Mischventil mit 3-Punkt-Stellmotor 230 V und Tauchfühler für witterungsgeführte Vorlauf-Temperaturregelung
- Temperaturbegrenzer voreingestellt auf 60 °C
- Beimischung aus Sekundärkreislauf über Regulierventil
- Thermometer 20-60 °C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
- Rückschlagventil im Sekundärkreis
- Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück im Rücklauf und Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
- Systemtrennung:
- Technische Daten:
- ausreichend für ca. 120 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Wärmeleistung: 10 kW
- max. Betriebsdruck primär: 10 bar
- max. Betriebsdruck sekundär: 2,5 bar
- max. Betriebstemperatur primär: 90 °C
- max. Betriebstemperatur sekundär: 50 °C
- mindestens erforderlicher Differenzdruck primär: 200 mbar
- Anschluesse:
- Heizung-Primäranschluss:
- rechts oder optional links, vertikal mit 3/4" IG
- Heizung-Sekundäranschluss:
- vertikal mit 3/4" AG und Konus
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
- Heizung-Primäranschluss:
Artikelspezifikation:
6 Heizkreise
Artikelabmessung: B x H x T: 1500 x 775 x 122 mm
Artikelgewicht: 38,885 kg
GTIN: 4061323111145
Warennummer: 84198998
Werksartikelnummer: 5602400406
Warengruppe: 560
URL: https://www.strawa.com/produkt/5602400406
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort-Mischstation
FBM-S10-18-V-WMZ-C69 6 Hkr.
Systemtrennung 10 kW mit Mischgruppe mit 3-Punkt-Stellmotor und Pumpe Wilo Para 15-130/6-43/SC-12, vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Verteiler mit Durchflussanzeiger min/max im Vorlaufbalken und Thermostatventileinsatz für EGO-Aufnahme im Rücklaufbalken-Regelantr., Comfort-Unterputz-Schrank mit Frontblende RAL 9016
6 Heizkreise
Abmessung B x H x T:
1500 x 775 x 122 mm
Artikelgewicht: 38,885 kg
Werksartikelnummer: 5602400406
Warennummer: 84198998
Warengruppe: 560
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323111145
Listenpreis2.391,40 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)1475
Höhe (mm)760
Tiefe (mm)110
Gewicht (kg)38,885
Verpackungsabmessungen
Breite (mm)785
Höhe (mm)165
Tiefe (mm)1520
Gewicht (kg)42,365
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen nein
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Mit Ventilen am Primäranschluss ja
Max. Heizleistung (bei Primär dT = 20K) 25.1 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Max. Arbeitsdruck 10 bar
Mit Mischventil ja
Erweiterbar nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung ja
Mit Rückschlagklappe nein
Mit Umwälzpumpe ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 10
Mit Regler nein
Hydraulischer Abgleich dynamisch
Volumenstrommessung analog
Mit Thermometer ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer ja
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 6
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/min
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau ja
