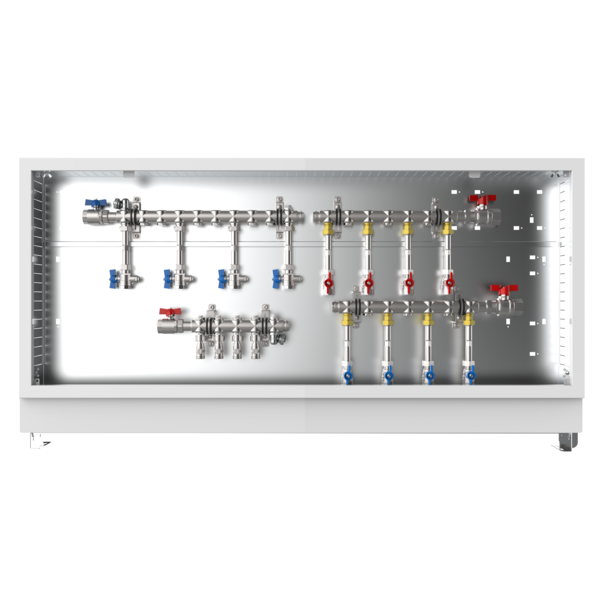

strawa Wohnungsanschlussstation WA VA-W8-WMZ4

strawa Wohnungsanschlussstation WA VA-W8-WMZ4,BxHxT: 1500 x 725 x 122 mm, horizontale AG, 2x WMZ 3/4" 110 mm, 2x W2 für Trinkwasser kalt u. warm, im Comfort-UP-Schrank RAL 9016

Kategorie: Anschlussstationen Wohnungsanschluss 2 - 5 Wohnungen

Artikelnummer: 56+040408

Warengruppe: 56

Listenpreis: 1.612,70 €

Anfragen/Merken

strawa Wohnungsanschlussstation WA VA-W8-WMZ4

Beschreibung
Die Wohnungsanschlussstationen umfasst Wärmezählervorbereitungen und Wasserzählerverrohrung Trinkwasser kalt und warm für mehrere Wohnungen, W-> Anzahl der Wasserzählerstrecken / WMZ-> Anzahl der Wärmezählerstrecken, Bsp: WA VA-W4-WMZ2 bedeutet, vier Wasserzählerstrecken (2x Trinkawasser warm und 2x Trinkwasser kalt) und zwei Wärmezählerverrohrungen, vorbereitet für zwei Wohnungen.
Bestandteile
1. Heizungsverrrohrung:
  - e-class Verteilerbalken aus Edelstahl 1.4301 mit angeschraubten Wärmezähleranschlussverrohrung 3/4"
  - 3/4" Kugelhahn mit Fühleranschluss für direkteintauchende Fühler D= 5-5,2 mm M10x1-IG im Rücklauf
  - Fühlereinbaustück für direkteintauchende Fühler D 5-5,2 mm, M10x1-IG IG) im Vorlauf
  - WMZ-Distanzrohr mit 3/4" AG flachdichtend Länge 110 mm
  - mit Entlüftungsventil 1/2" im Vor- und Rücklaufbalken und 1/2" SFE-Ventil im Rücklaufbalken
  - ab 2 Heizkreisen pro Wohnung mit zusätzlichem Verteilerbalken, Stutzenabstand 50 mm
2. Anschlussgarnitur:
  - 1" Kugelhahn im Vor- und Rücklauf
3. Wasserzählerverrohrung:
  - für Trinkwasser kalt und warm
  - e-class Verteilerbalken aus Edelstahl 1.4401 mit angeschraubten Wasserzählerverrohrungen 3/4"
  - je ein DVGW-Kugelhahn DN 20
  - 2x Wasserzählerdistanzrohr 3/4" Länge 110 mm
4. Schrank:
  - Comfort-UP-Schrank C69
  - verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
  - Fronblende mit Stecktür in weiß RAL 9016 mit Stecklaschen und Drehriegel
  - Tiefe: 110-150 mm
  - Höhe: 760-890 mm
  - Nischeneinbauhöhe von OKFFB: 720 mm
  - Nischeneinbaubreite Schrankbreite + 20 mm
Technische Daten
1. Heizungsseite:
  - max. Betriebsdruck: 6 bar
  - max. Betriebstemperatur: 80°C (100°C)
  - max. Volumenstrom: 2,14 m³/h
2. Trinkwasserseite:
  - max. Betriebsdruck: 10 bar
  - max. Betriebstemperatur: 80°C
Anschlüsse
1. Primärseite:
  - Anschluss horizontal 1" IG
2. Sekundärseite:
  - Anschluss vertikal mit 3/4" AG mit Konus, passend für Klemmverschraubungen
3. Trinkwasseranschluss:
  - Anschluss vertikal mit 3/4" IG

Wärmezählervorbereitung für 4 Wohnungen
Wasserzählervorbereitung Trinkwsser warm und kalt für 4 Wohnungen

Artikelabmessung: B x H x T: 1500 x 725 x 122 mm
Artikelgewicht: 36,932 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Wohnungsanschlussstation WA VA-W8-WMZ4

Die Wohnungsanschlussstationen umfasst Wärmezählervorbereitungen und Wasserzählerverrohrung Trinkwasser kalt und warm für mehrere Wohnungen, W-> Anzahl der Wasserzählerstrecken / WMZ-> Anzahl der Wärmezählerstrecken, Bsp: WA VA-W4-WMZ2 bedeutet, vier Wasserzählerstrecken (2x Trinkawasser warm und 2x Trinkwasser kalt) und zwei Wärmezählerverrohrungen, vorbereitet für zwei Wohnungen.
Wärmezählervorbereitung für 4 Wohnungen
Wasserzählervorbereitung Trinkwsser warm und kalt für 4 Wohnungen

Artikelabmessung: B x H x T: 1500 x 725 x 122 mm
Artikelgewicht: 36,932 kg

GTIN: 4061323034727
Warennummer: 84198998
Werksartikelnummer: 56+040408
Warengruppe: Wärmestationen mit Wärmezählung
URL: https://www.strawa.com/produkt/56+040408

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Wohnungsanschlussstation
WA VA-W8-WMZ4

horizontale Anschlussgarnitur, 2x Wärmezählerverrohrung 3/4" 110 mm, 2x W2 für Trinkwasser kalt und warm, im Comfort-Unterputz-Schrank RAL 9016

Wärmezählervorbereitung für 4 Wohnungen
Wasserzählervorbereitung Trinkwsser warm und kalt für 4 Wohnungen

Abmessung B x H x T:
1500 x 725 x 122 mm
Artikelgewicht: 36,932 kg
Werksartikelnummer: 56+040408
Warennummer: 84198998
Warengruppe: Wärmestationen mit Wärmezählung

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323034727

Listenpreis1.612,70 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84198998

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)1475

Höhe (mm)710

Tiefe (mm)110

Gewicht (kg)36,932

Verpackungsabmessungen

Breite (mm)785

Höhe (mm)165

Tiefe (mm)1520

Gewicht (kg)40,28

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser ja

Geeignet für Heizungswasser ja

Geeignet für Kühlwasser ja

Geeignet für Pressluft nein

Geeignet für Glykol ja

Geeignet für Ethanol nein

Montageart freistehend (Monoblock)

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 1 Zoll (25)

Form Endstück mit geraden Abzweigen

Anschluss 1 Innengewinde (metrisch)

Nenndurchmesser Anschluss 2 1 Zoll (25)

Anschluss 2 Innengewinde (metrisch)

Anzahl der Abzweige 4

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 3/4 Zoll (20)

Anschluss Abzweigungen Eurokonus nach EN 16313

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Systemgebunden nein

Mit Füll- und Entleerungshahn ja

Mit Absperrventil ja

Mit Entlüftung ja

Mit Wandbefestigungsbügel ja

Mit Befestigungsmaterial nein

Mit Füßen ja

Mit verstellbaren Bodenstützen nein

Mit Isolierung nein

Breite 1475 mm

Höhe 710 mm

Tiefe 110 mm

Venturidüse ohne

Typenzulassung nach BBR/EKS nein

Downloads

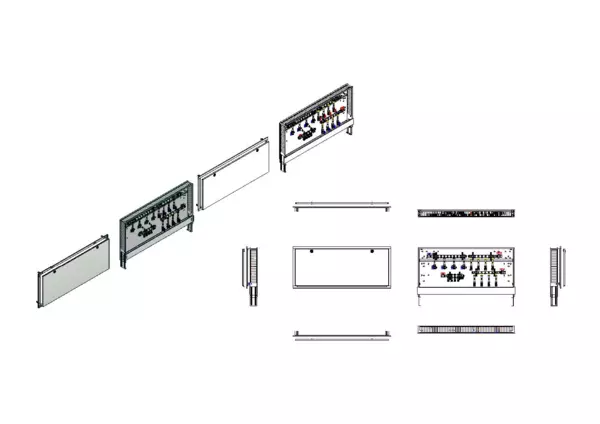

Strichzeichnung

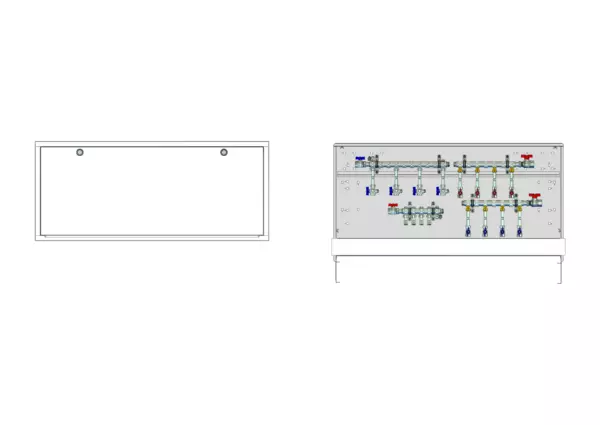

Bild-3D

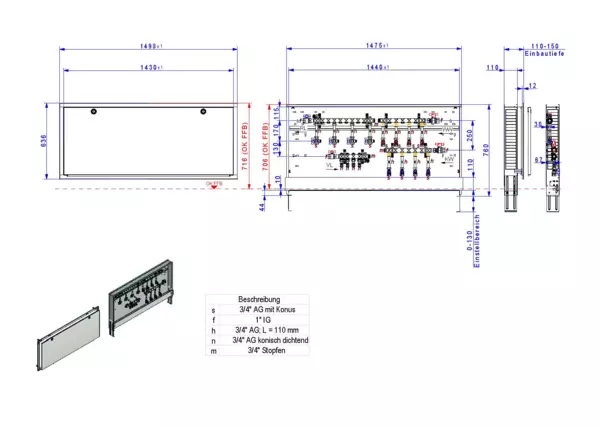

Vermaßtes Bild (Strichzeichnung)
