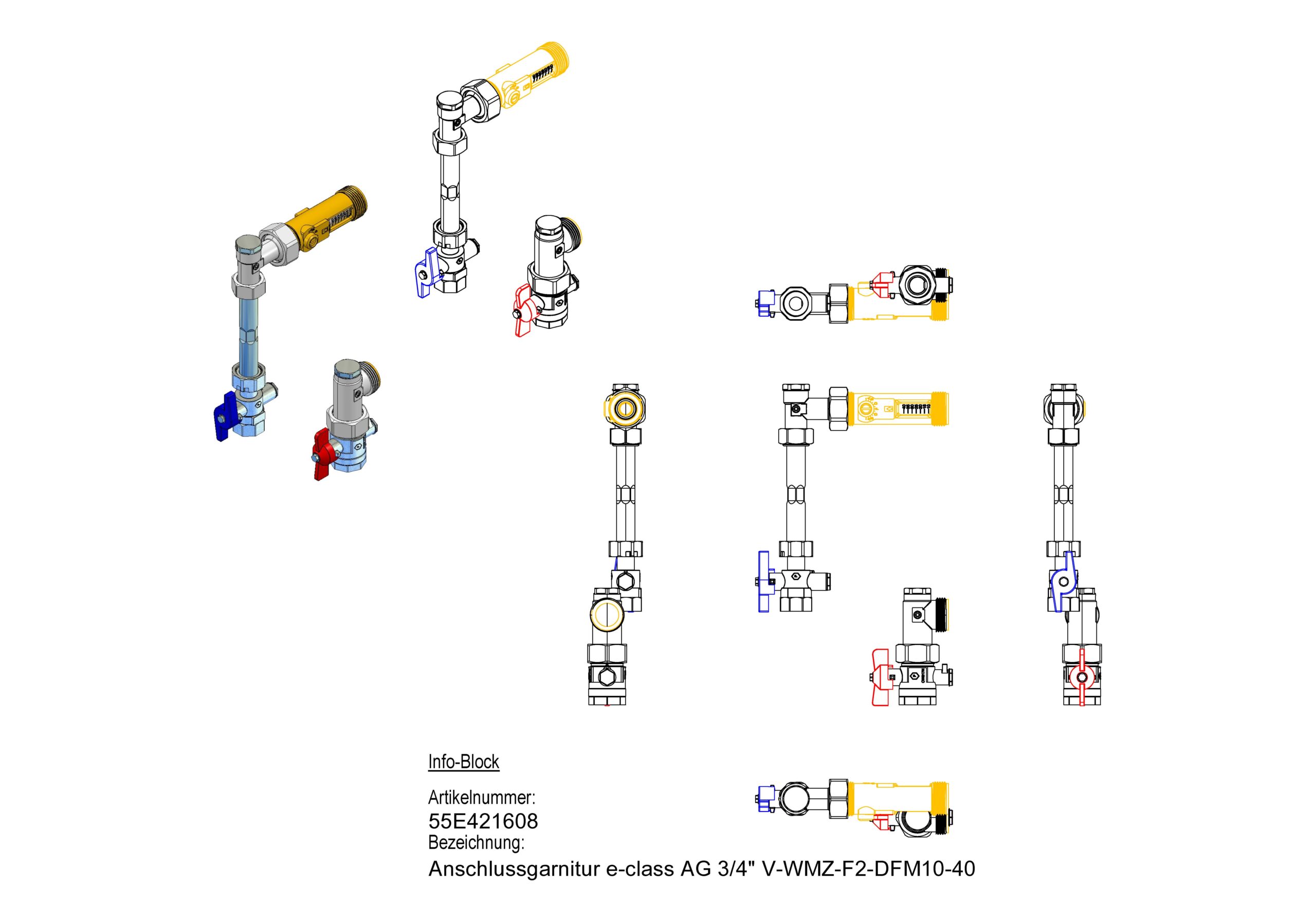

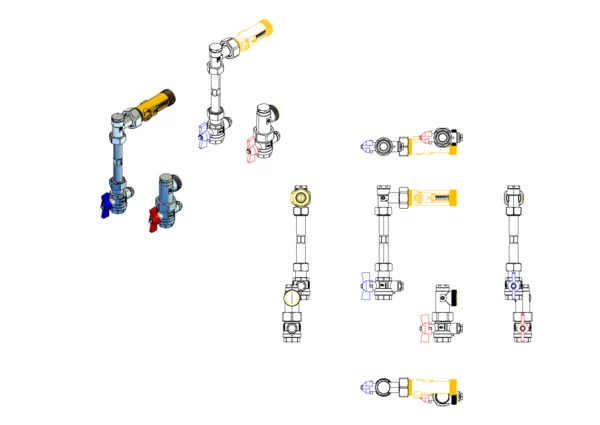

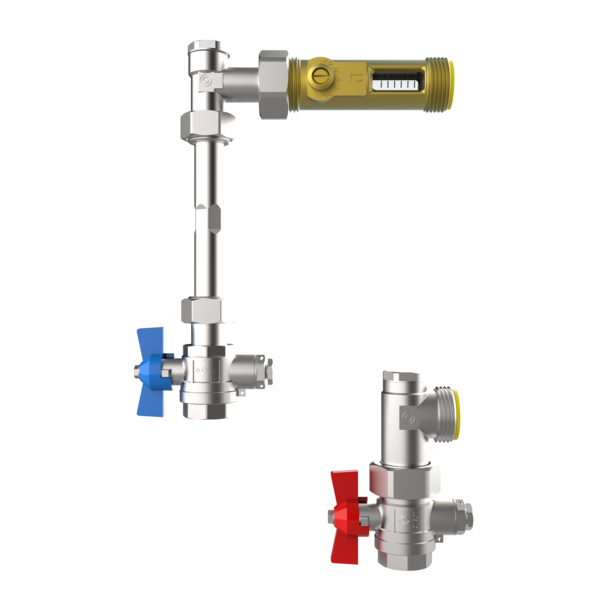

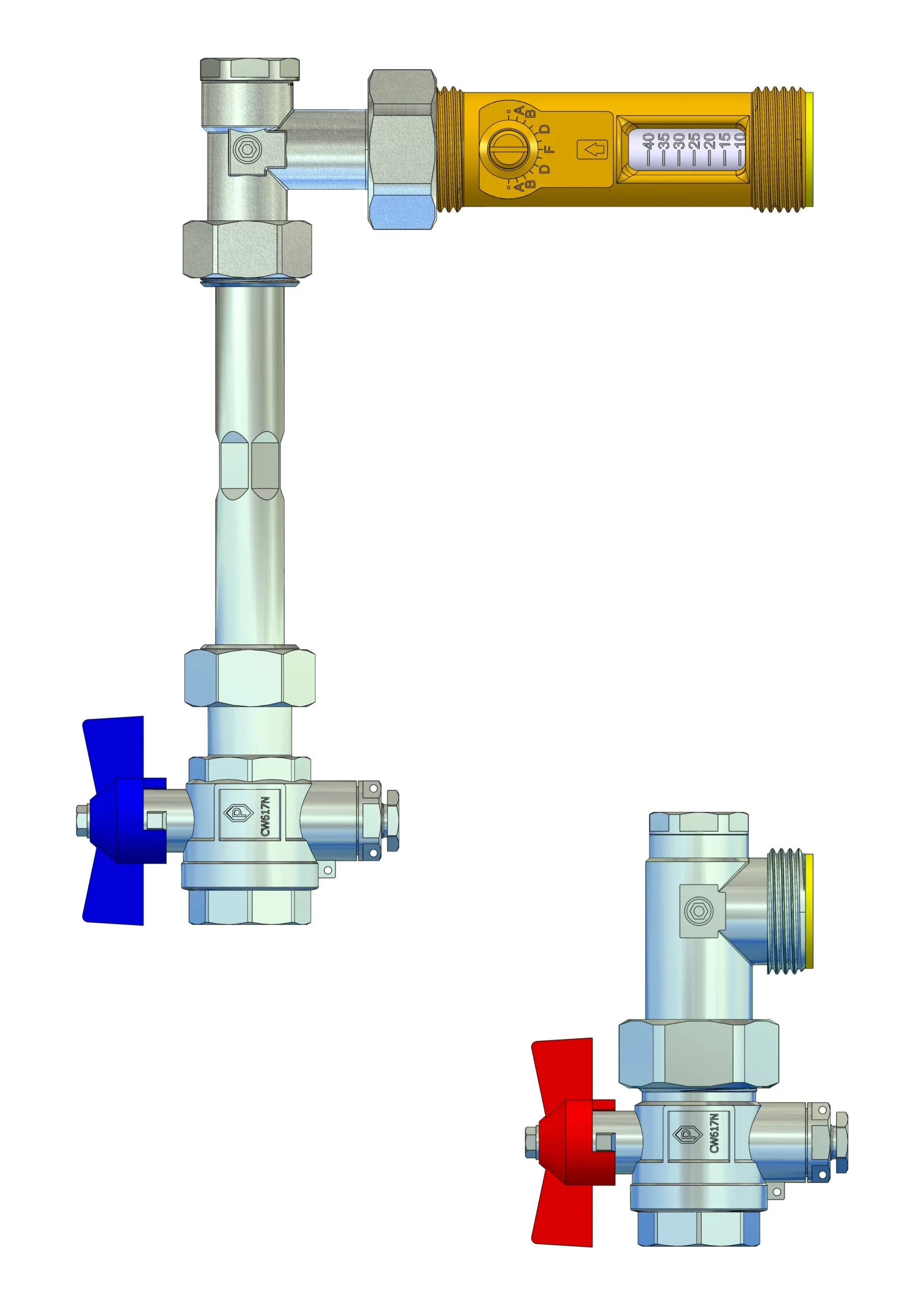

strawa Anschlussgarnitur e-class AG 3/4“ V-WMZ-F2-DFM10-40

strawa Anschlussgarnitur e-class AG 3/4'' V-WMZ-F2-DFM10-40,BxHxT: 194 x 312 x 40 mm, m WMZ u Stopfen, Primäranschl. verti, m Distanzstück 3/4" 110mm, 3/4" KH m Fühlereinbaustück 5-5,2mm M10x1 im VL u RL , Durchflussmesser Taco Inline DN20 10-40 l/min im RL

Kategorie: Anschlussverteiler Anschlussgarnituren mit Wärmezählerverrohrung vertikal

Artikelnummer: 55E421608

Warengruppe: 55

Listenpreis: 259,10 €

Anfragen/Merken

strawa Anschlussgarnitur e-class AG 3/4“ V-WMZ-F2-DFM10-40

strawa Anschlussgarnitur e-class AG 3/4'' V-WMZ-F2-DFM10-40

Beschreibung
Die Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung ist mit einem Durchflussmesser mit Einregulierung für den hydraulischen Abgleich ausgestattet und für den vertikalen Primäranschluss am Anschlussverteiler konzipiert.
Bestandteile
- 90° Winkelanschlussstücke 3/4" mit 1/2" Stopfen im Vor- und Rücklauf
- Durchflussmesser Taco Inliner DN 20 10-40 l/min, Kvs = 5 im Rücklauf
- Kugelhahn DN 20 mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vorlauf und Rücklauf
- Material: Press-Messing CW617N
- Wärmezählerdistanzrohr 3/4" AG Länge 110 mm aus Edelstahl 1.4301
- Flachdichtungen Centellen WS 3825
Technische Daten
- max. Betriebsdruck: 6 bar
- max. Prüfdruck: 9 bar
- max. Betriebstemperatur: 80 °C
- max. Volumenstrom: 2,14 m³/h
Anschlüsse
- Primäranschluss: 3/4" IG
- Sekundäranschluss: 1" AG flachdichtend

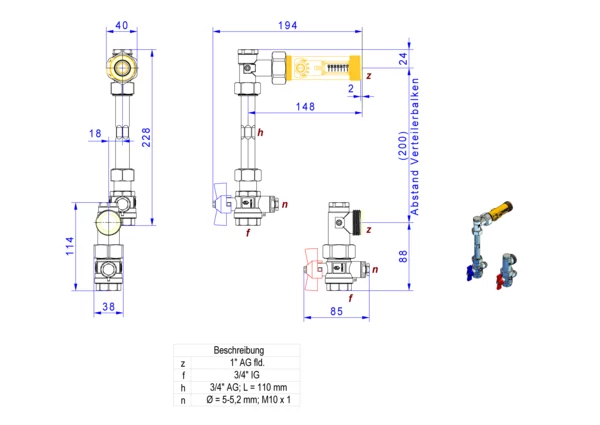

Artikelabmessung: B x H x T: 194 x 312 x 40 mm
Artikelgewicht: 1,295 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Anschlussgarnitur mit Wärmezählerverrohrung, bestehend aus Vor- und Rücklaufkugelhahn mit Fühlereinbaustück 5-5,2 mm M10x1, Durchflussmesser 10-40 l/min mit hydraulischen Abgleich im Rücklauf montiert, Wärmezählerdistanzstück und Winkelanschlusstücken mit Stopfen, für den vertikalen Primäranschluss von Flächenheizungs- und Heizkörper-Anschlussverteilern.

strawa Anschlussgarnitur e-class AG 3/4'' V-WMZ-F2-DFM10-40

Die Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung ist mit einem Durchflussmesser mit Einregulierung für den hydraulischen Abgleich ausgestattet und für den vertikalen Primäranschluss am Anschlussverteiler konzipiert.

Artikelabmessung: B x H x T: 194 x 312 x 40 mm
Artikelgewicht: 1,295 kg

GTIN: 4061323129225
Warennummer: 84818081
Werksartikelnummer: 55E421608
Warengruppe: Zubehör Verteiler und Elektro
URL: https://www.strawa.com/produkt/55E421608

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Anschlussgarnitur
e-class AG 3/4'' V-WMZ-F2-DFM10-40

m Wärmezählerverrohrung u Stopfen, Primäranschl. verti, m Distanzstück 3/4" 110mm, 3/4" Kugelhahn m Fühlereinbaustück 5-5,2mm M10x1 im Vorlauf und Rücklauf, Durchflussmesser Taco Inline DN20 10-40 l/min im Rücklauf

Abmessung B x H x T:
194 x 312 x 40 mm
Artikelgewicht: 1,295 kg
Werksartikelnummer: 55E421608
Warennummer: 84818081
Warengruppe: Zubehör Verteiler und Elektro

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
