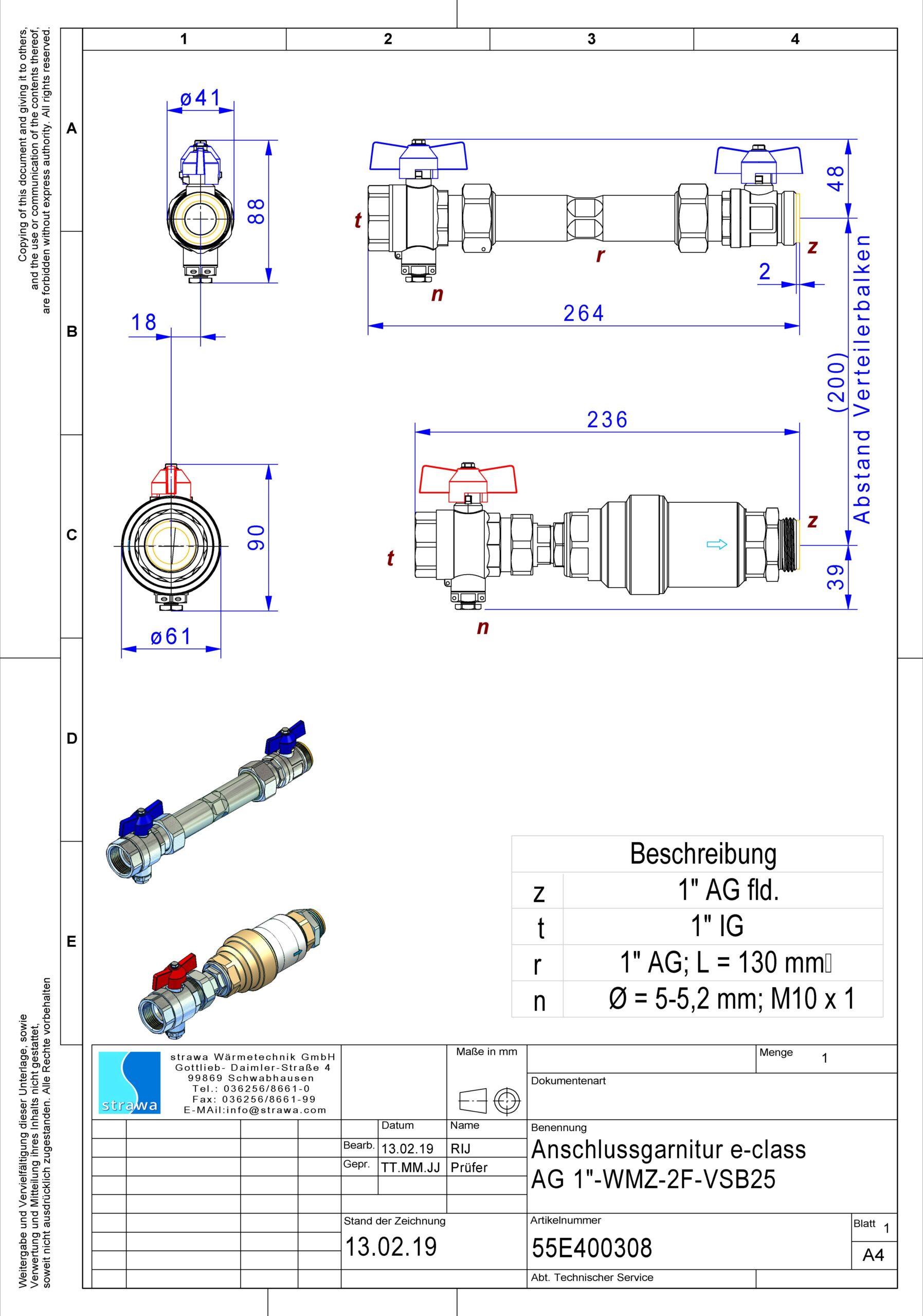

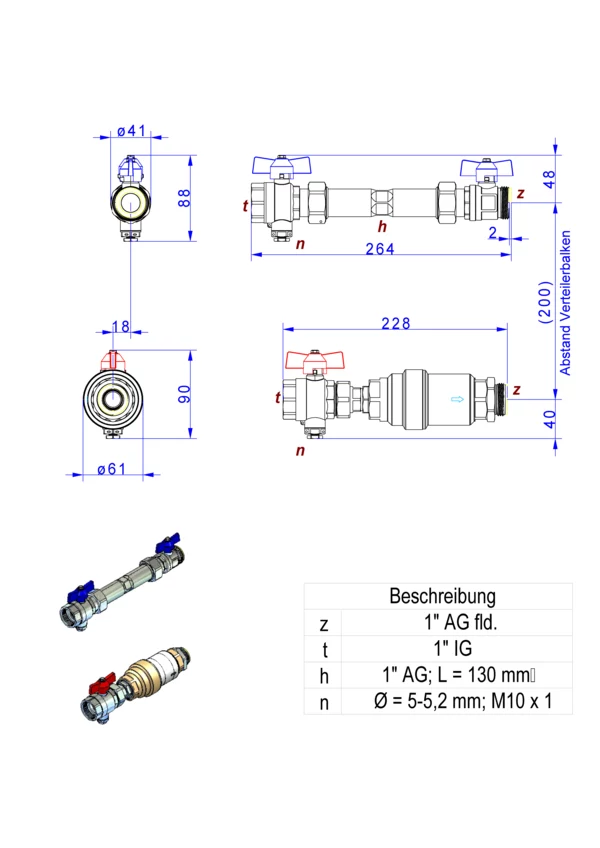

strawa Anschlussgarnitur e-class AG 1“ WMZ-2F-VSB25

strawa Anschlussgarnitur e-class AG 1'' WMZ-2F-VSB25

1. Beschreibung:
   Die Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung ist mit einem Volumenstrombegrenzer für den hydraulischen Abgleich ausgestattet und für den horizontalen Primäranschluss am Anschlussverteiler konzipiert.

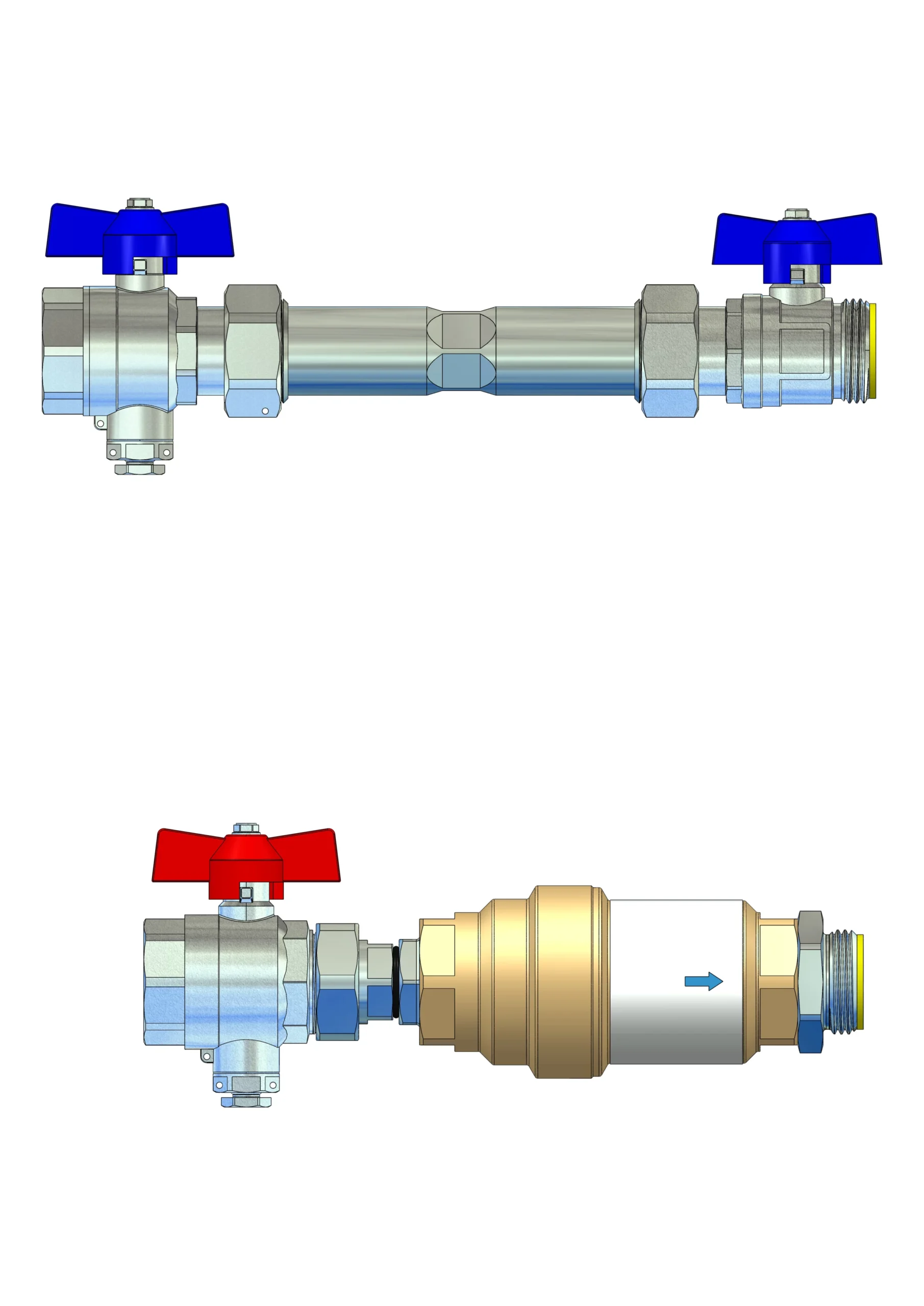

2. Bestandteile:

   • Volumenstrombegrenzer DN 25 , Volumenstrombereich von 0,5 bis 2,75 m³/h im Rücklauf
   Hinweis: bei der Bestellung muss die Durchflussmenge unbedingt mit angegeben werden!

   • Kugelhahn DN 25 mit Fühleranschluss für direkteintauchende Fühler (D= 5-5,2 mm, M10x1-IG) im Vor- und Rücklauf
   • Material: Press-Messing CW617N
   • Wärmezählerdistanzrohr 1" AG Länge 130 mm aus Edelstahl 1.4301
   • Flachdichtungen Centellen WS 3825
3. Technische Daten:

   • max. Betriebsdruck: 6 bar
   • max. Prüfdruck: 9 bar
   • max. Betriebstemperatur: 80 °C
   • max. Volumenstrom: 2,14 m³/h
4. Anschluesse:

   • Primäranschluss: 1" IG
   • Sekundäranschluss: 1" AG flachdichtend

Artikelspezifikation:

Artikelabmessung: B x H x T: 264 x 288 x 61 mm
Artikelgewicht: 2,429 kg

GTIN: 4061323122073
Warennummer: 84818081
Werksartikelnummer: 55E400308
Warengruppe: 55
URL: https://www.strawa.com/produkt/55E400308

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
