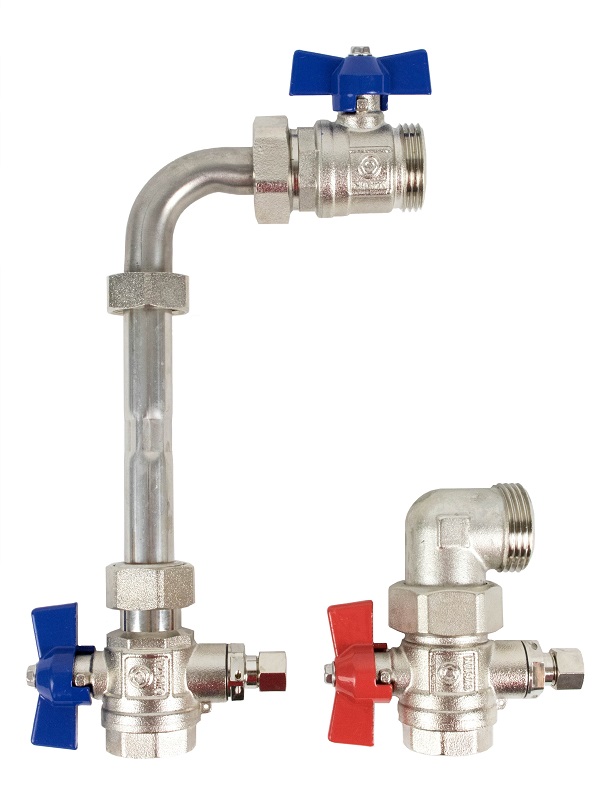

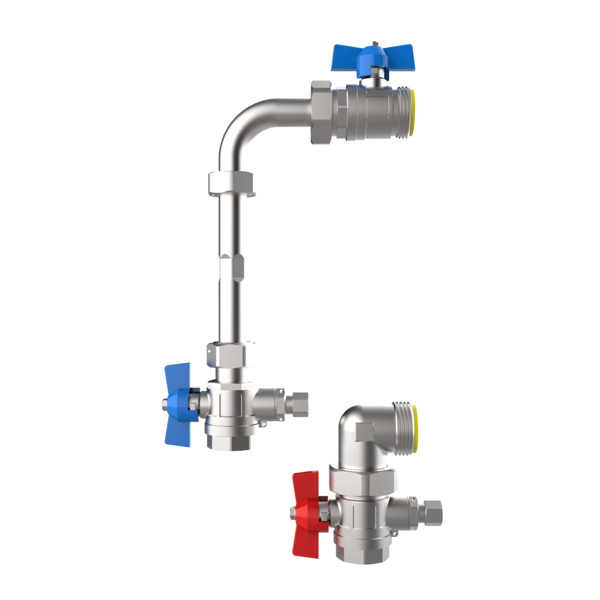

strawa Anschlussgarnitur e-class AG 3/4“ LV-WMZ-2F-M12

strawa Anschlussgarnitur e-class AG 3/4'' LV-WMZ-2F-M12

1. Beschreibung:
   Die Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung ist für den vertikalen Primäranschluss am Anschlussverteiler konzipiert.
2. Bestandteile:

   • 90° Winkelanschlussstücke 3/4" im Vor- und Rücklauf
   • Kugelhahn DN 20 mit Fühleranschluss für direkteintauchende Fühler (D = 6 mm, M10x1-AG) im Vorlauf und Rücklauf
   • zusätzlicher Kugelhahn DN 20 im Rücklauf
   • Material: Press-Messing CW617N
   • Wärmezählerdistanzrohr 3/4" AG Länge 110 mm aus Edelstahl 1.4301
   • Flachdichtungen Centellen WS 3825
3. Technische Daten:

   • max. Betriebsdruck: 6 bar
   • max. Prüfdruck: 9 bar
   • max. Betriebstemperatur: 80 °C
   • max. Volumenstrom: 2,14 m³/h
4. Anschluesse:

   • Primäranschluss: 3/4" IG
   • Sekundäranschluss: 1" AG flachdichtend

Artikelspezifikation:

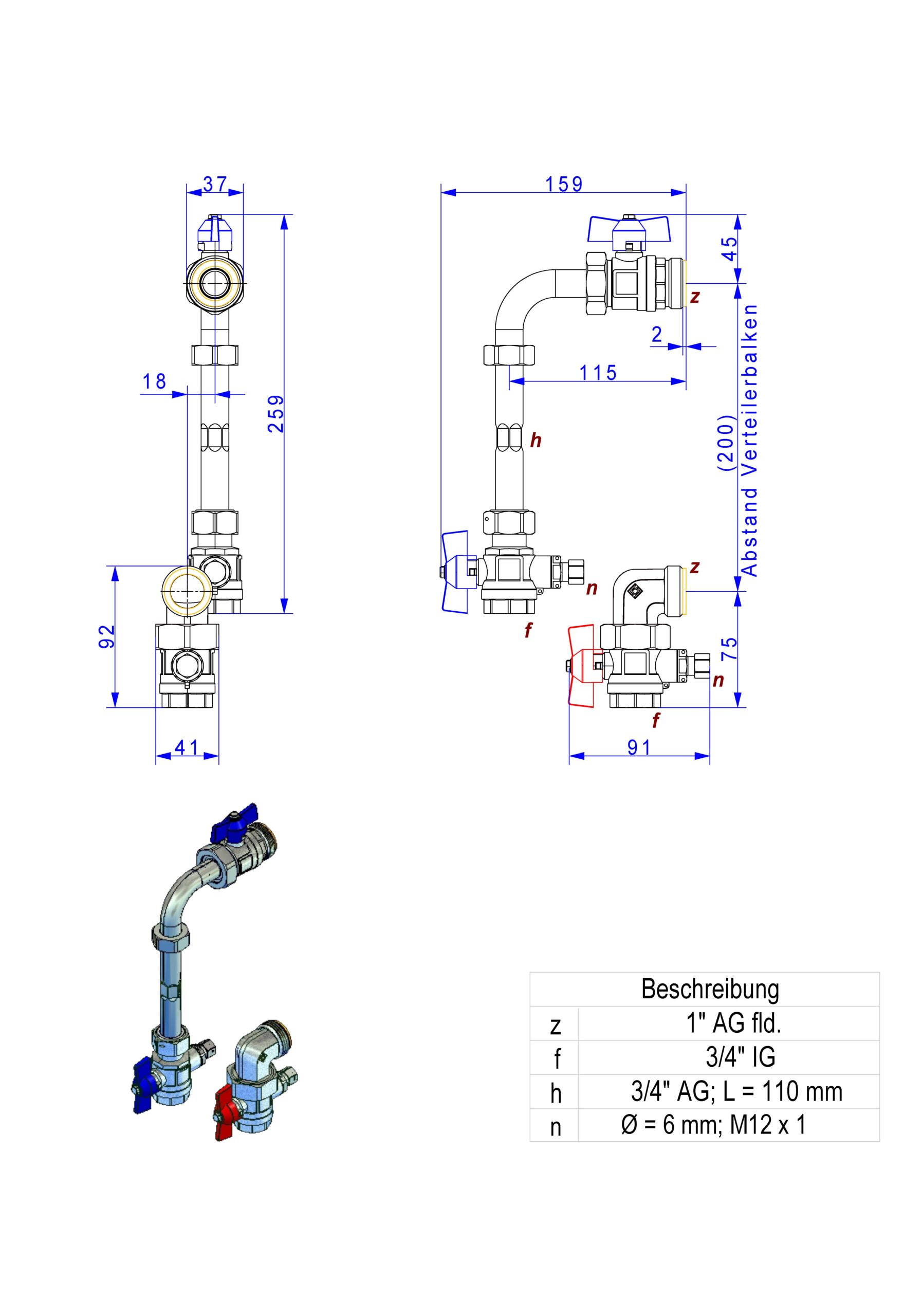

Artikelabmessung: B x H x T: 159 x 320 x 41 mm
Artikelgewicht: 1,188 kg

GTIN: 4061323033126
Warennummer: 84818081
Werksartikelnummer: 55E331508M12
Warengruppe: 55
URL: https://www.strawa.com/produkt/55E331508M12

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
