strawa Anschlussgarnitur e-class AG 1“ V-WMZ-1F

strawa Anschlussgarnitur e-class AG 1'' V-WMZ-1F

1. Beschreibung:
   Die Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler mit Wärmezählerverrohrung ist für den vertikalen Primäranschluss am Anschlussverteiler konzipiert.

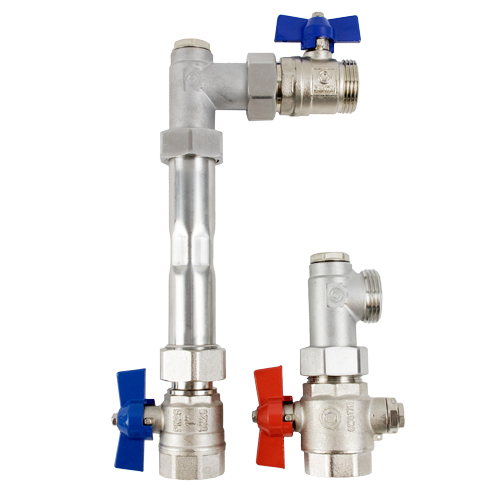

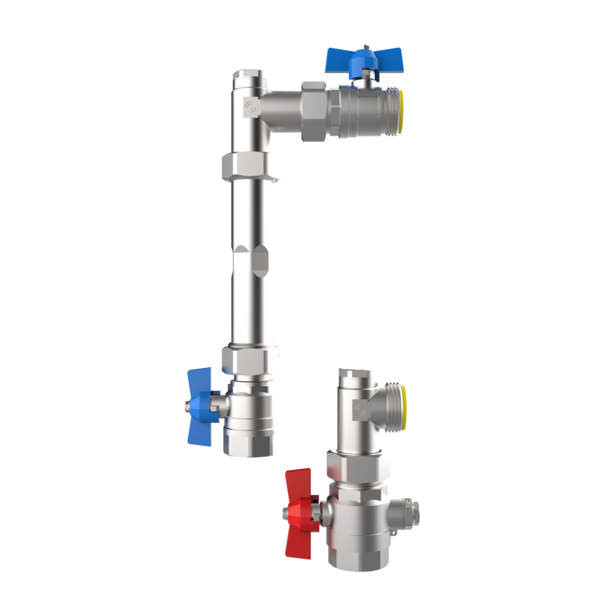

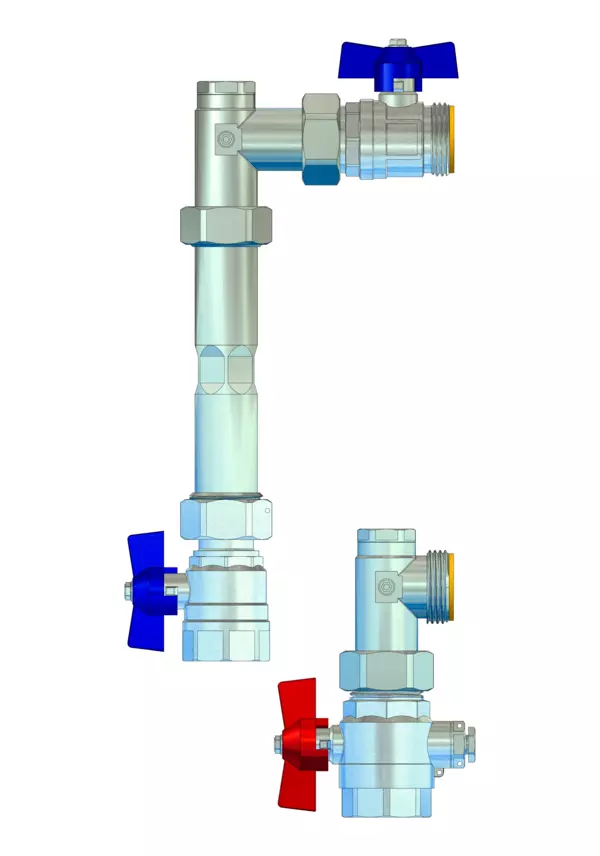

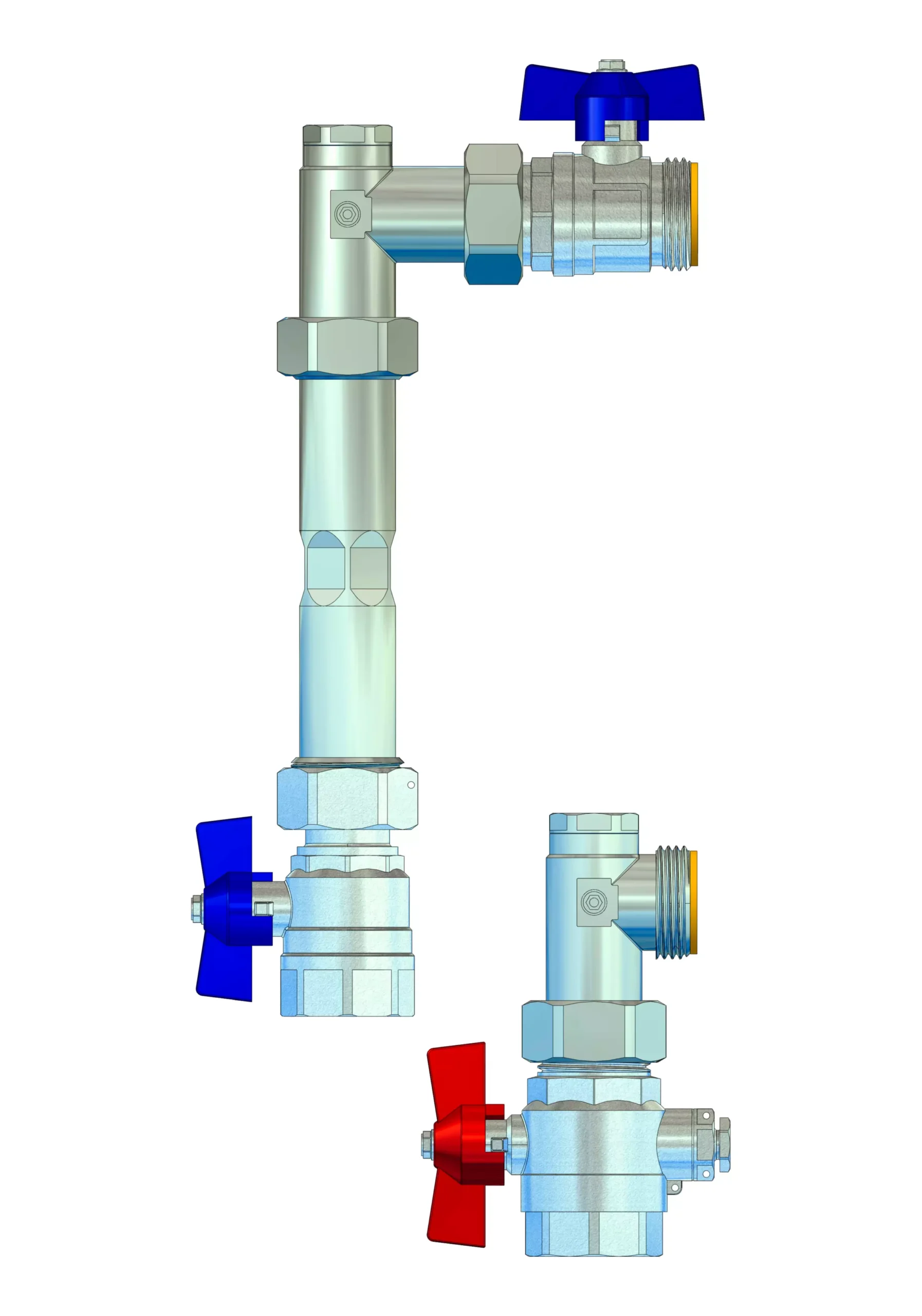

2. Bestandteile:

   • 90° Winkelanschlussstücke 1" mit 1/2" Stopfen im Vor- und Rücklauf
   • Kugelhahn DN 25 mit Fühleranschluss für direkteintauchende Fühler (D = 5–5,2 mm, M10x1-IG) im Vorlauf
   • zwei Kugelhähne DN 25 im Rücklauf
   • Material: Press-Messing CW617N
   • Wärmezählerdistanzrohr 1" AG Länge 130 mm aus Edelstahl 1.4301
   • Flachdichtungen Centellen WS 3825
3. Technische Daten:

   • max. Betriebsdruck: 6 bar
   • max. Prüfdruck: 9 bar
   • max. Betriebstemperatur: 80 °C
   • max. Volumenstrom: 2,14 m³/h

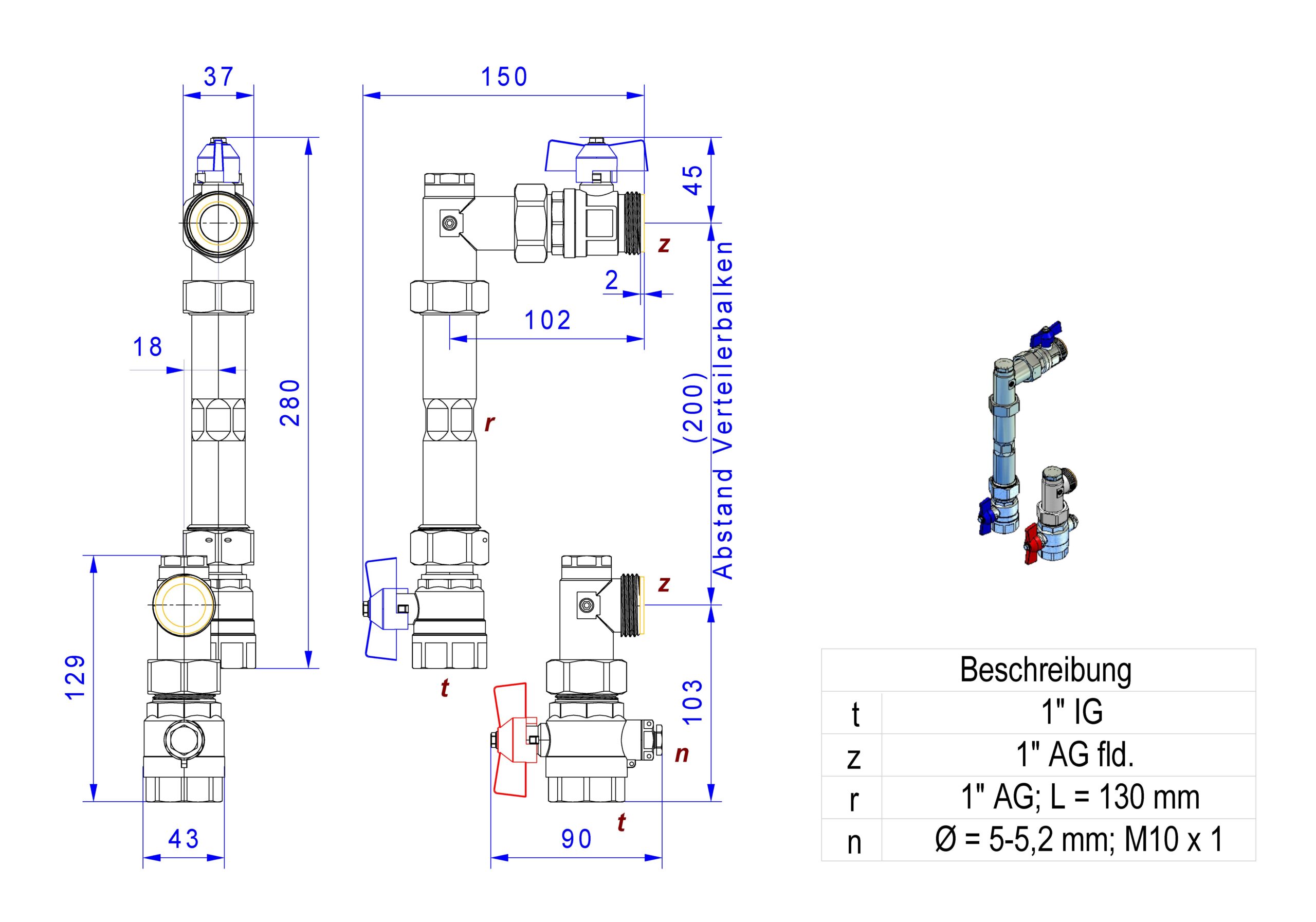

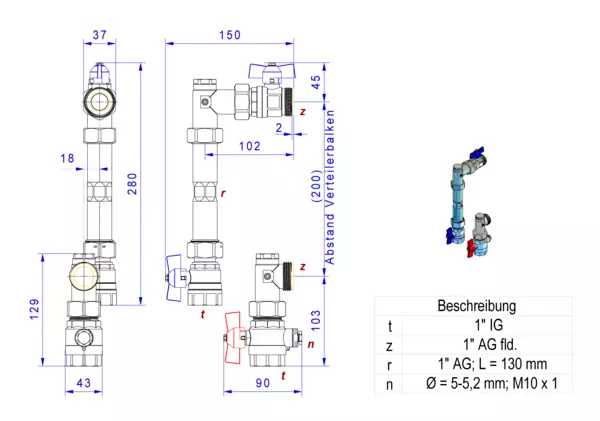

4. Anschluesse:

   • Primäranschluss: 1" IG
   • Sekundäranschluss: 1" AG flachdichtend

Artikelspezifikation:

Artikelabmessung: B x H x T: 150 x 348 x 43 mm
Artikelgewicht: 1,592 kg

GTIN: 4260435413318
Warennummer: 84818081
Werksartikelnummer: 55E330607
Warengruppe: 55
URL: https://www.strawa.com/produkt/55E330607

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
