strawa Anschlussgarnitur e-class AG 3/4“ V-VSB20

strawa Anschlussgarnitur e-class AG 3/4'' V-VSB20

1. Beschreibung:
   Die Anschlussgarnitur für Flächenheizungs- und Heizkörper-Anschlussverteiler ohne Wärmezählerverrohrung ist mit einem Volumenstrombegrenzer für den hydraulischen Abgleich ausgestattet und für den vertikalen Primäranschluss am Anschlussverteiler konzipiert.

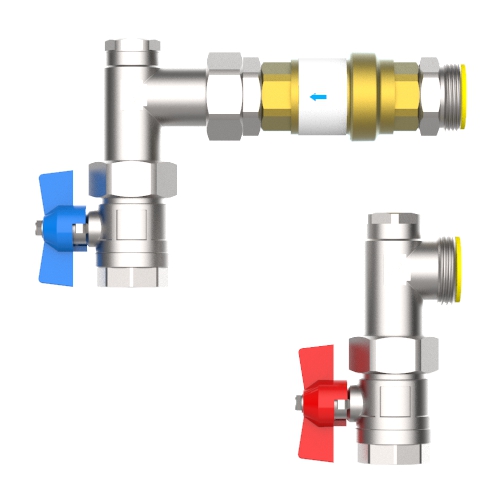

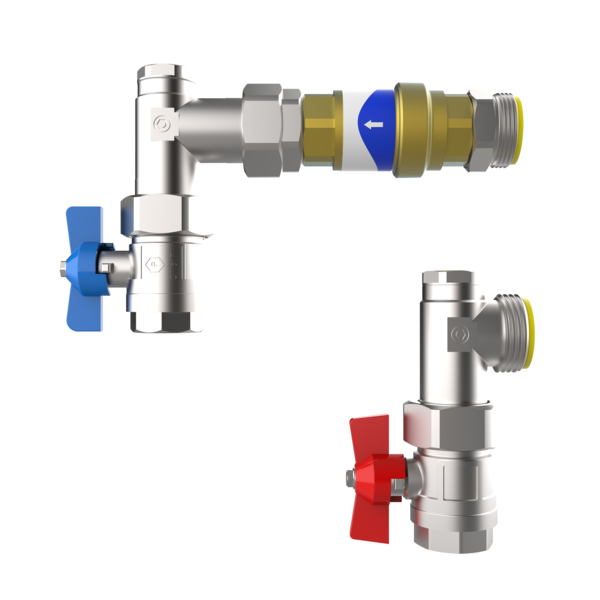

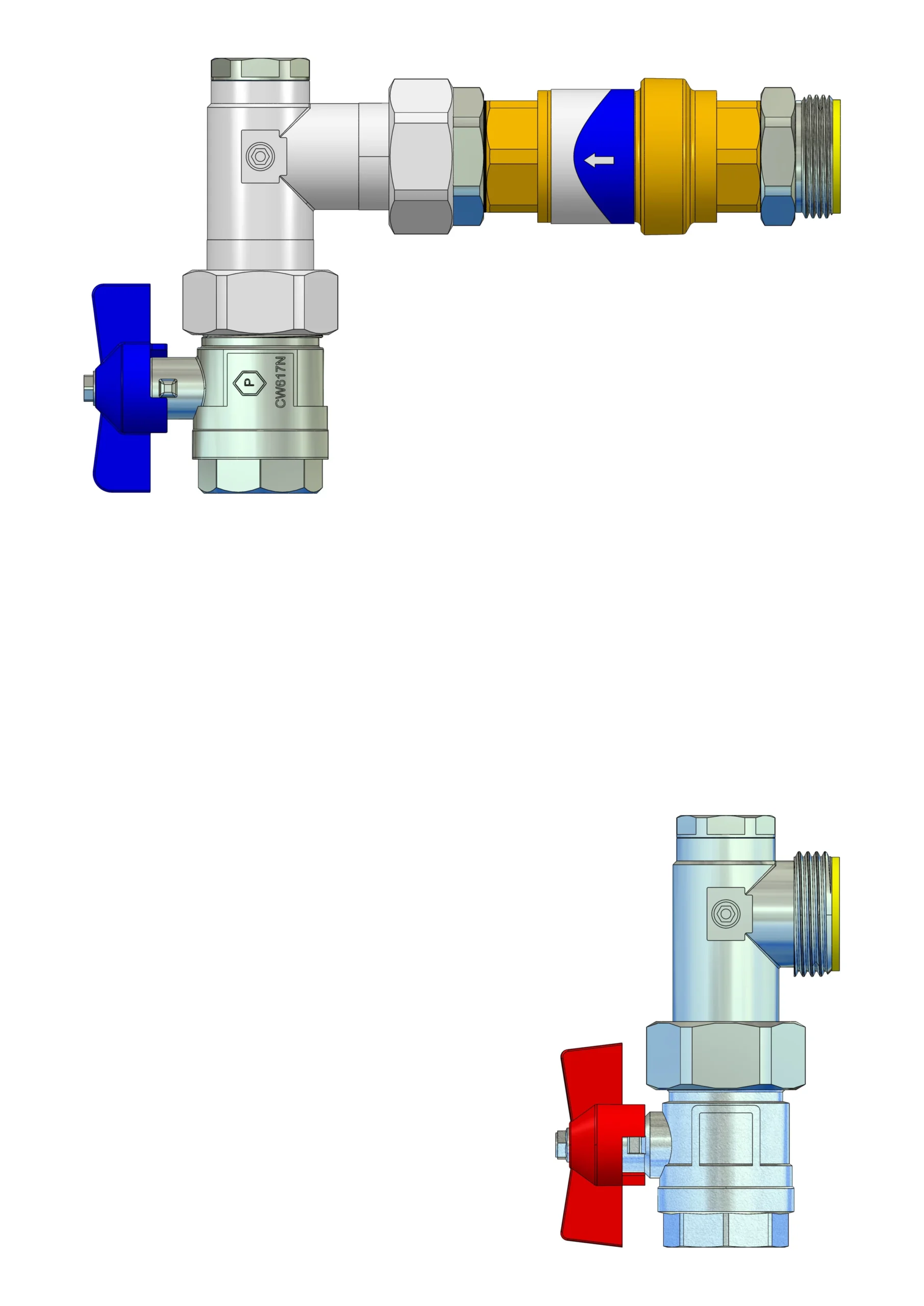

2. Bestandteile:

   • 90° Winkelanschlussstücke 3/4" mit 1/2" Stopfen im Vor- und Rücklauf
   • Volumenstrombegrenzer Autoflow DN 20 , Volumenstrombereich von 0,2 bis 1,6 m³/h im Rücklauf
   Hinweis: bei der Bestellung muss die Durchflussmenge unbedingt mit angegeben werden!

   • Kugelhähne DN 20 im Vor- und Rücklauf
   • Material: Press-Messing CW617N
   • Flachdichtungen Centellen WS 3825
3. Technische Daten:

   • max. Betriebsdruck: 6 bar
   • max. Prüfdruck: 9 bar
   • max. Betriebstemperatur: 80 °C
   • max. Volumenstrom: 2,14 m³/h

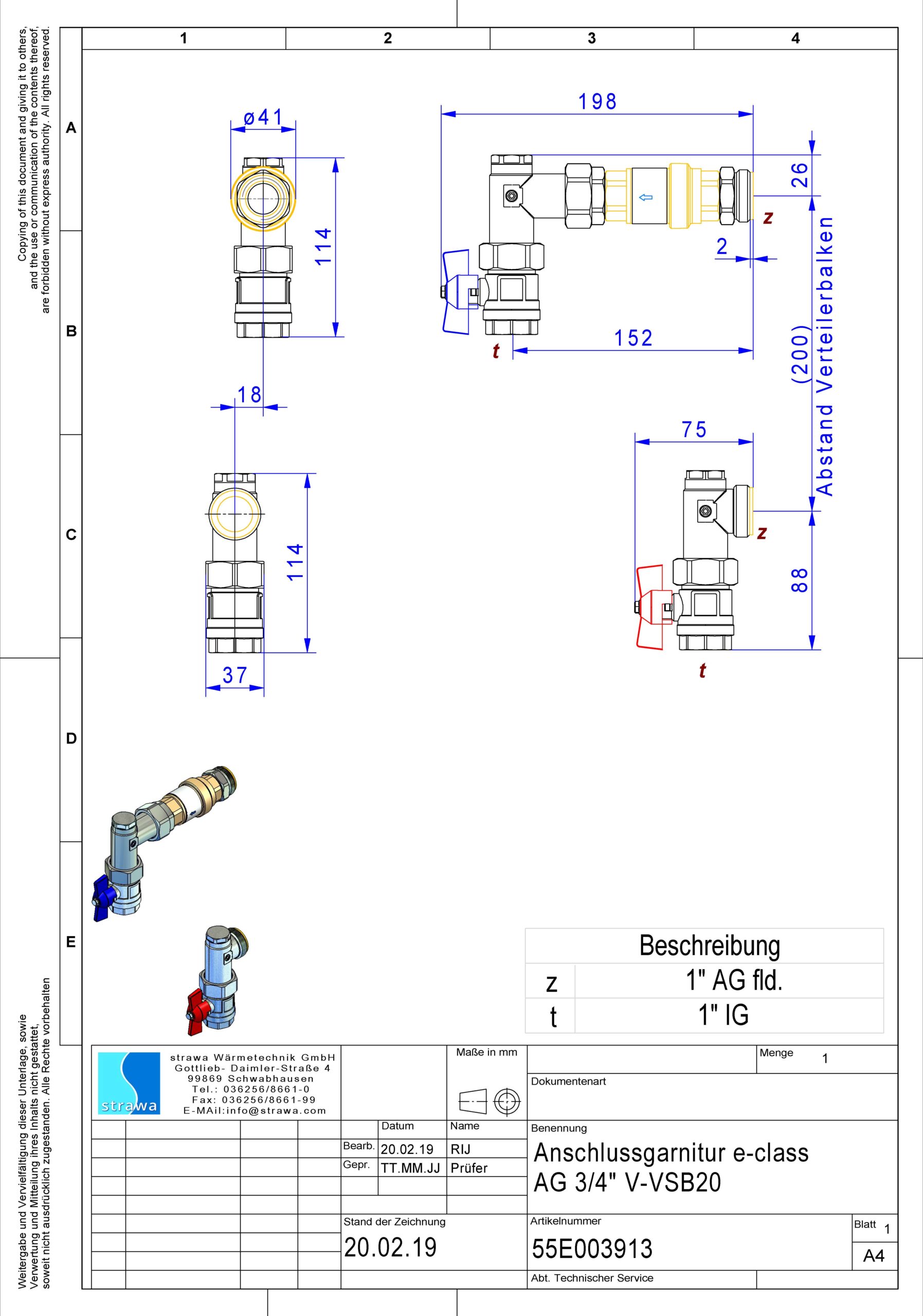

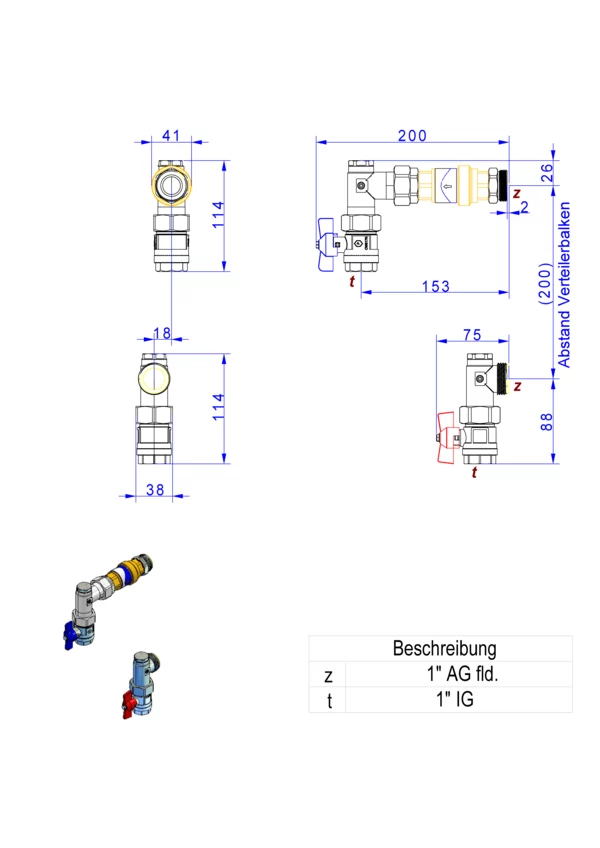

4. Anschluesse:

   • Primäranschluss: 3/4" IG
   • Sekundäranschluss: 1" AG flachdichtend

Artikelspezifikation:

Artikelabmessung: B x H x T: 200 x 314 x 41 mm
Artikelgewicht: 1,991 kg

GTIN: 4061323122042
Warennummer: 84818081
Werksartikelnummer: 55E003913
Warengruppe: 55
URL: https://www.strawa.com/produkt/55E003913

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
