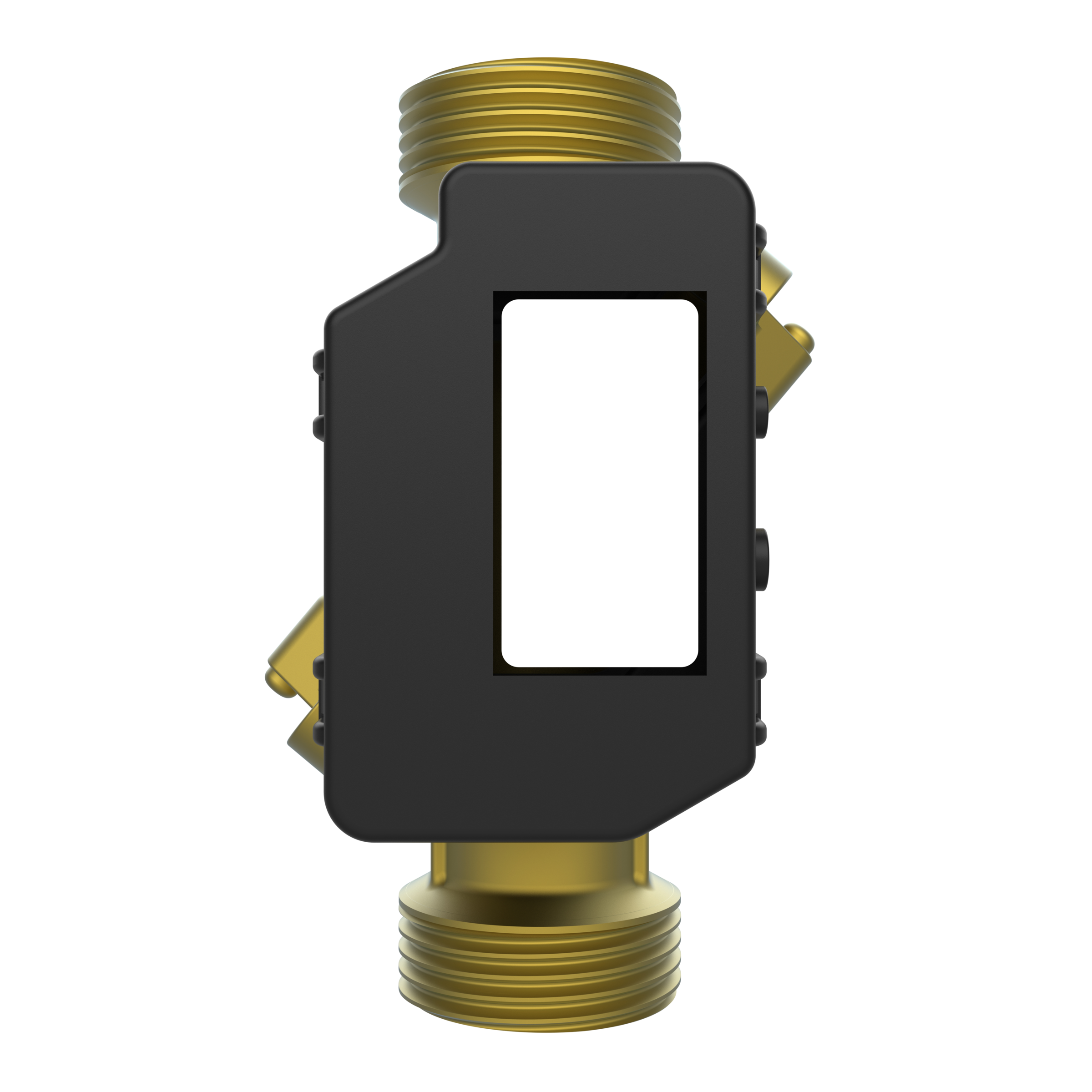

strawa Energiesensor DN25

strawa Energiesensor DN25

1. Beschreibung:


   Der strawa Energiesensor ist in der strawacor Pumpengruppe mit Durchflussmessung und Kommunikations-schnittstelle integriert und dient zur präzisen Erfassung des Volumenstroms in flüssigkeitsführenden Systemen. Er ist speziell für Anwendungen in der Energiemessung und im Anlagenmonitoring ausgelegt. Das Messgerät ermöglicht eine zuverlässige und kontinuierliche Erfassung des Durchflusses und trägt damit zur effizienten Betriebsführung und Optimierung von Anlagen bei. In Verbindung mit der Erfassung der Vor- und Rücklauftemperatur können die entsprechenden Energie- und Verbrauchswerte bestimmt und überwacht werden. Der Energiesensor eignet sich insbesondere zur Verbrauchserfassung und energetischen Bewertung von Heiz-, Kühl- und Prozessanlagen. Die robuste Bauweise, hohe Messgenauigkeit sowie eine lange Lebensdauer gewährleisten einen zuverlässigen Einsatz auch unter anspruchsvollen Betriebsbedingungen. Dank standardisierter Schnittstellen lässt sich der strawa Energiesensor einfach in bestehende Steuerungs-, Monitoring- und Energiemanagementsysteme integrieren. Die Installation im Rücklauf innerhalb der strawacor Pumpengruppe gewährleistet dabei einen sicheren und anwendungsgerechten Betrieb auch bei variierenden Betriebsbedingungen.

2. Technische Daten:

   • Messprinzip Ultraschall
   • Standard in Pumpengruppe DN 25
   • Medien Heizungswasser
   • Messbereich 4 bis 10.000 l/h
   • Genauigkeit ±3 % vom Messwert
   • Wiederholbarkeit ±1 % vom Messwert
   • Reaktionszeit < 0,5 s
   • Lebensdauer > 12 Jahre
   • Druckbereich 0-16 bar Betriebsdruck (Berstdruck bis 20 bar)
   • Temperaturbereich Flüssigkeit -20 bis 100 °C, kurzzeitig bis 110 °C
   • integrierter Temperatursensor Pt1000 Klasse B
   • Temperatursensor Messbereich 0-110 °C
   • Funktionen Gasblasen-Erkennung, Verbrauchsmessung, Wärmemengenzählung
   • Stromversorgung Spannung 4,5-28 V DC
   • Stromverbrauch < 30 mA bei 24 V
   • elektrische Schnittstellen offene Kabelenden, Modbus RTU (RS485)

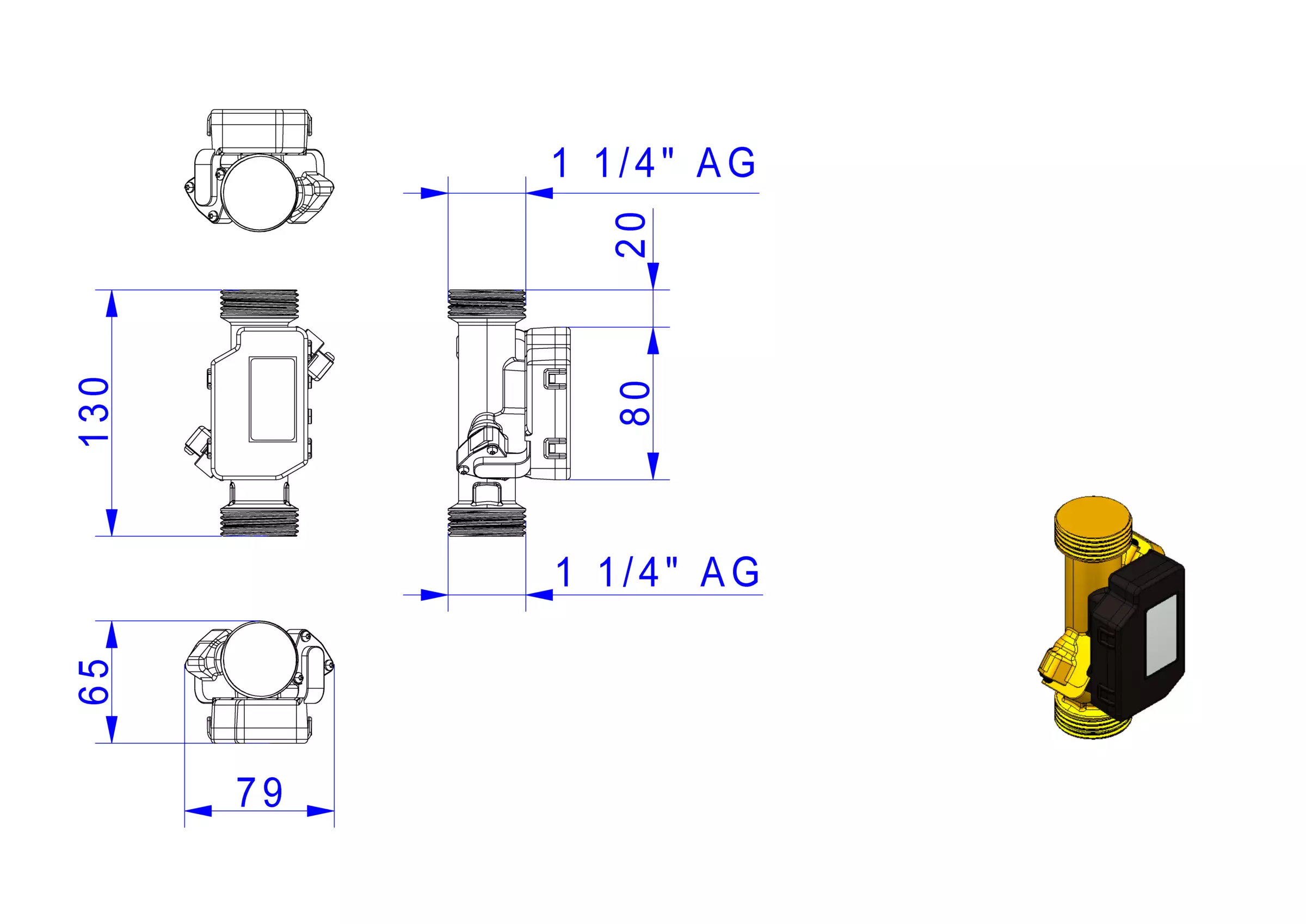

   • Baulänge 130 mm
   • Druckverlust 40 mbar bei 8 m³/h
3. Anschlüsse:

   • 1 1/4“ AG, flachdichtend

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
