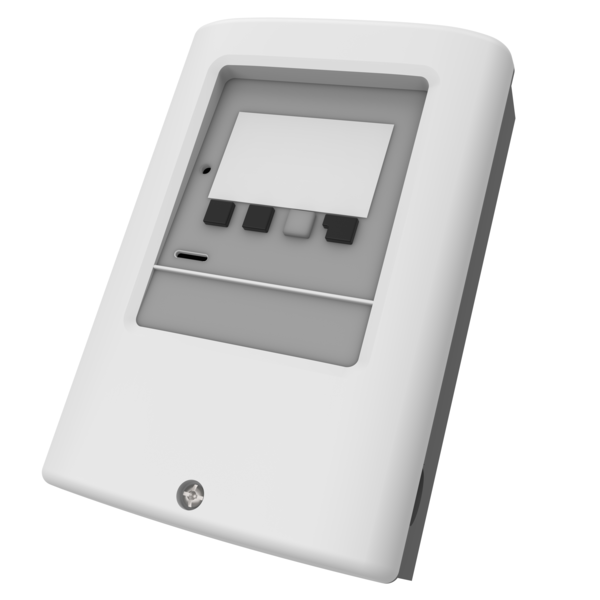

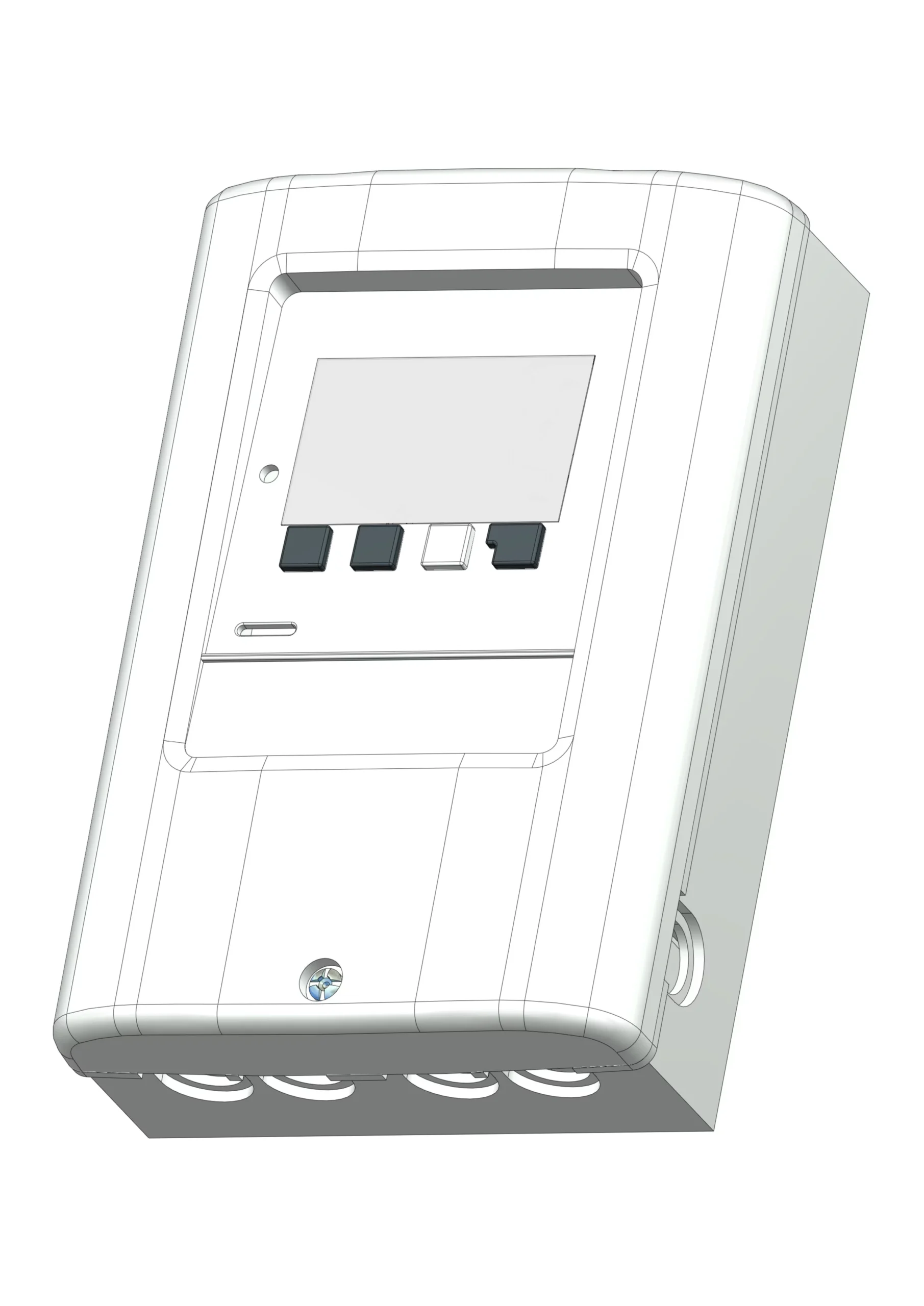

strawa Witterungsgeführter Heizungsregler MHCC Set 2S

strawa Witterungsgeführter Heizungsregler MHCC Set 2S

1. Beschreibung:
   Der witterungsgeführte Heizkreisregler für Heizsysteme MHCC ermöglicht eine effiziente Nutzung und Funktionskontrolle Ihrer Heizanlage bei intuitiver Bedienbarkeit. Bei jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber textlich erklärt. Im Menü "Messwerte und Einstellungen" stehen neben Schlagwörtern auch Hilfetexte und Grafiken zur Verfügung. Der MHCC ist für verschiedene Anlagenvarianten einsetzbar.
   Wichtige Merkmale des MHCC:

   • Darstellung von Grafiken und Texten im beleuchteten Display
   • einfache Abfrage der aktuellen Messwerte
   • Auswertung und Überwachung der Anlage u. a. über Grafikstatistik
   • umfangreiche Einstellmenüs mit Erklärungen
   • Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
   • Rücksetzen auf zuvor gewählte Werte oder Werkseinstellungen
2. Bestandteile:

   • witterungsgeführter Heizungscontroller MHCC
   • 3 Schrauben 3,5×35 mm und 3 Dübel 6 mm zur Wandmontage
   • Außenfühler TA55-Pt1000
   • Rohranlegefühler TR/S2-Pt1000
   Optional:

   • Tauchfühler TT/S4-Pt1000
   • externes Relais 1 W 6 A
   • CAN-Anschlussset geschirmt Länge 2,90 m
3. Technische Daten:

   • Temperaturreglerklasse: VI
   • Energieeffizienz: 4 %, ErP Klasse VIII / Bei Betrieb mit mind. 3 °CALEONs oder RC20 wird eine Energieeffizienz von 5 % erreicht.
   • Standbyverlust: 0,5 W
   • Anforderungsart Heizgerät: Ein/Aus-Betrieb, modulierend oder über andere Geräte im CAN-Netzwerk
   Elektrische Daten

   • Spannungsversorgung: 230 VAC ±10 %
   • Leistungsaufnahme / Standby: 0,5–2,5 W / 0,5 W
   • Schaltleistung gesamt: 460 VA
   • Schaltleistung je Relais: 460 VA für AC1 / 185 W für AC3
   • Interne Sicherung: 1, mit 2 A träge 250 V
   • Schutzart: IP40
   • Schutzklasse / Überspannungskategorie: II
   Eingänge / Ausgänge

   • Sensoreingänge: 4, PT1000 (Messbereich: von -40 bis 300 °C)
   • Sensoreingänge RC20: 1, PT1000
   • Ausgänge mechanisches Relais: 3
   • mechanisches Relais: R1–R3, 460 VA für AC1 / 460 W für AC3
   • von 0 bis 10 V / PWM Ausgang: V1, ausgelegt für 10 kΩ Bürde / Freq. 1 kHz, Pegel 10 V
   • 24 V + Klemme / Spannungsausgang: +, max. Belastung durch externe Geräte 24 V / 2 W (z. B. Spannungsversorgung von 1 °CALEON Room Controller)
   Maximale Kabellänge

   • Kollektorfühler / Außenfühler: S1, < 30 m
   • sonstige PT1000 Fühler: S1–S4, < 10 m
   • CAN: < 3 m; Bei ≥ 3 m ist ein abgeschirmtes Twisted-Pair-Kabel zu verwenden. Die Abschirmung einseitig mit dem Schutzleiter verbinden. Maximale Kabellänge des Gesamtsystems 200 m.
   • 0–10 V / PWM: < 3 m
   • 24 VDC: < 30 m
   • mechanisches Relais: < 10 m
   Schnittstellen

   • Feldbus: CAN
   Zulässige Umgebungsbedingungen

   • bei Reglerbetrieb: von 0 bis 40 °C, max. 85 % rel. Feuchte bei 25 °C
   • bei Transport / Lagerung: von 0 bis 60 °C, keine Betauung zulässig

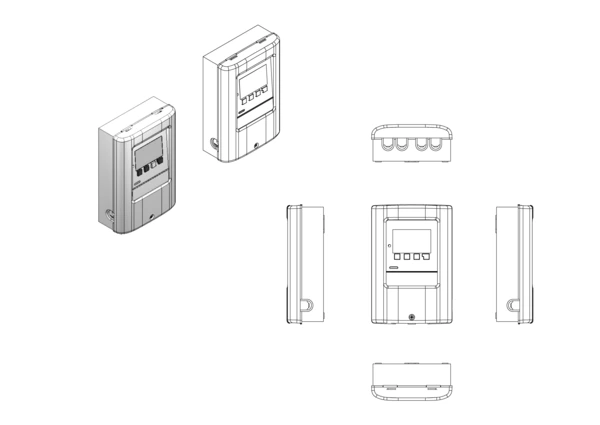

   Sonstige Daten und Abmessungen

   • Gehäuseausführung: 2-teilig, Kunststoff ABS
   • Einbaumöglichkeiten: Wandmontage, optional Schalttafeleinbau

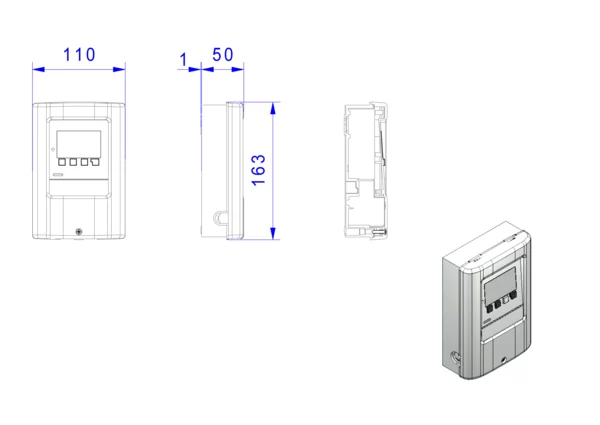

   • Abmessungen gesamt: 163×110×52 mm
   • Ausschnitt-Einbaumaße: 157×106×31 mm
   • Anzeige / Leuchtdiode: vollgraphisch, 128×64 dots / mehrfarbig
   • Echtzeituhr: RTC mit 24 Stunden Gangreserve
   • Bedienung: 4 Eingabetasten

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
