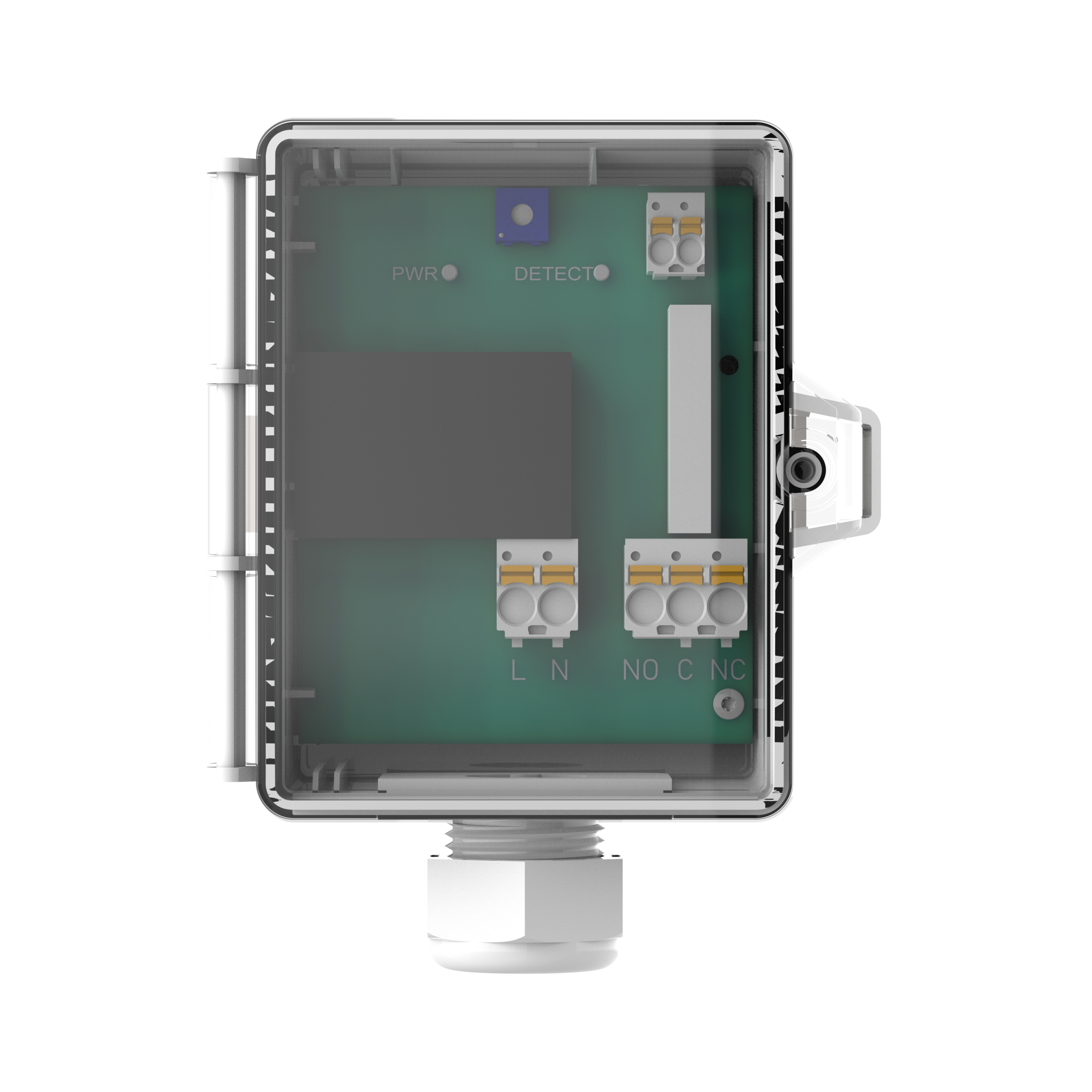

strawa Taupunktwächter 230 V

strawa Taupunktwächter 230 V

1. Beschreibung:
   Der Widerstand des Taupunktsensors sinkt mit zunehmender relativer Feuchte. Der Wert des Widerstandes wird mit Hilfe einer Elektronik ausgewertet und über ein Halterelais zur Steuerung des Umschaltkontaktes verwendet. Bei anliegender Versorgungsspannung und nicht kondensiertem Zustand ist der Kontakt NO-C geschlossen. Wird der Schaltpunkt überschritten, so wird der Kontakt NO-C geöffnet und der Kontakt NC-C geschlossen. Liegt keine Versorgungsspannung an, ist der Kontakt NC-C ebenfalls geschlossen und der Kontakt NO-C geöffnet. Mit einem Potentiometer kann die Empfindlichkeit des Taupunktwächters angepasst bzw. die Schaltschwelle nach unten oder nach oben verschoben werden.
2. Vorteile:
   Vorteil für mehr Energieeffizienz: wirksamer Schutz vor Feuchtigkeitsschäden
3. Eigenschaften:

   • Schutz gegen Betauung an Kühldecken etc.
   • Steuerung für ein Stellgerät über ein Halterelais, das den Kühlwasserdurchfluss unterbricht oder die Kühlwassertemperatur anhebt
   • Messung erfolgt durch einen Taupunktsensor
   • potenzialfreier Ausgangskontakt für 24 V und 230 V
   • Halterelais mit Umschaltkontakt

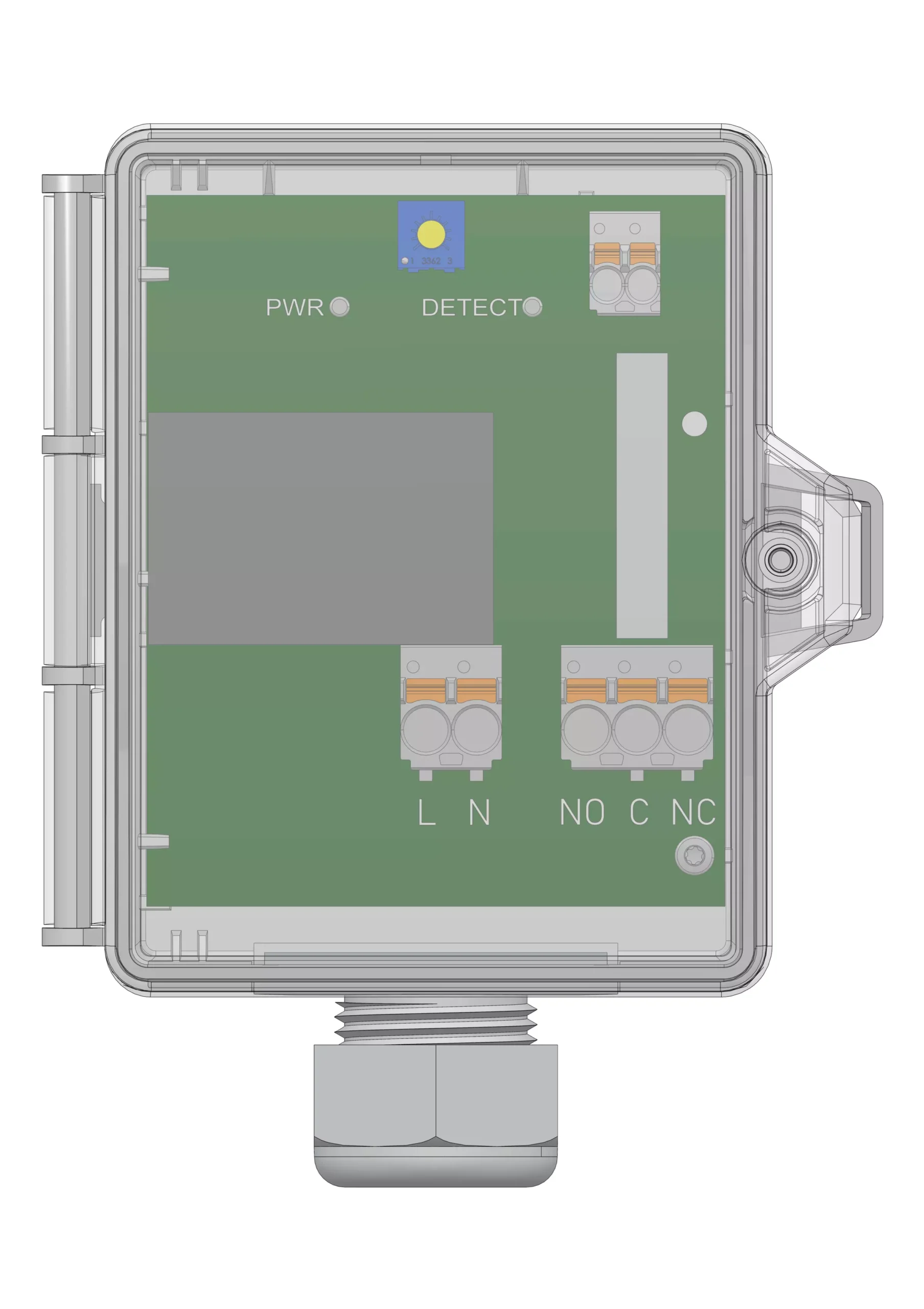

   • LED-Anzeige für Spannungsversorgung und Betauung
   • Kabeleinführung M20
   • Rohrmontage mit Hilfe der beiliegenden Kabelbinder für Rohr Ø 10…40 mm
4. Technische Daten:
   Elektrische Versorgung




   • Speisespannung 230 V~ ±10 %
   • Leistungsaufnahme Max. 3,5 VA

   Kenngrössen





   • Umschaltkontakt max. 5A, 230 V~
   • Schaltpunkt 95 ±4 % rF
   • Schaltdifferenz fest, ca. 5 % rF

   Umgebungsbedingungen


   • zul. Umgebungstemperatur -20...60 °C (nicht kondensierend
   konstruktiver Aufbau


   • Gewicht 0,19 kg

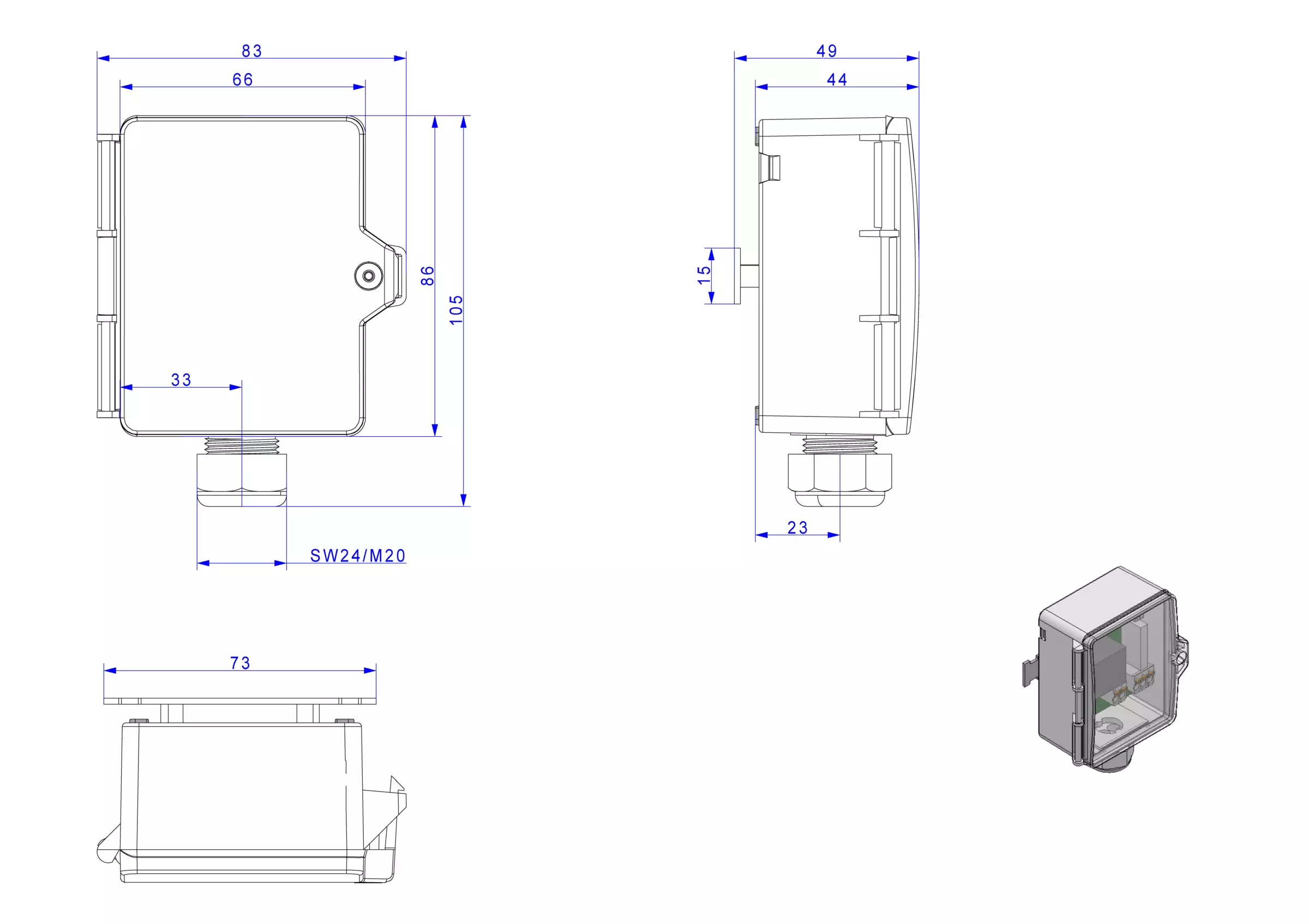

   • Maße H x B x T 85 x 71,4 x 48 mm
   • Gehäuse reinweiß, PA6
   • Anschlussklemmen Steckklemmen, max. 1,5 mm²
   Normen, Richlinien

   • Schutzart IP 65 (EN 60529)
   • CE-Konformität nach

     • EMV-Richtlinie 2014/30/EU EN 61000-6-1, EN 61000-6-3
     • Niederspannungsrichtlinie 2014/35/EU EN 60730-1 (Wirkungsweise 1, Wohnbereich)



Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
