strawa Comfort Kompakt-Mischstation FBM-18-HT1-H-W1-WMZ-C69-EGO 2 Hkr.
strawa Comfort Kompakt-Mischstation FBM-18-HT1-H-W1-WMZ-C69-EGO 2 Hkr.,BxHxT: 900 x 775 x 122 mm, Mischg. m 3P SM m Pum, 1x HT-Abg, horz. AG m. WMZ, Verteiler m. DFA min/max+THV für EGO, vorm. EGO-Regelantr., WZ-TW kalt, CUP-Schrank RAL9016
Artikelnummer: 5412306402
Warengruppe: 541
Listenpreis: 2.014,40 €
strawa Comfort Kompakt-Mischstation FBM-18-HT1-H-W1-WMZ-C69-EGO 2 Hkr.
horizontaler Primäranschluss mit WMZ und WZ kalt
/produktgruppe/horizontaler-primaeranschluss-mit-wmz-und-wz-kalt-9
5412306402
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa Comfort Kompakt-Mischstation FBM-18-HT1-H-W1-WMZ-C69-EGO 2 Hkr.
strawa Comfort Kompakt-Mischstation FBM-18-HT1-H-W1-WMZ-C69-EGO 2 Hkr.- Beschreibung

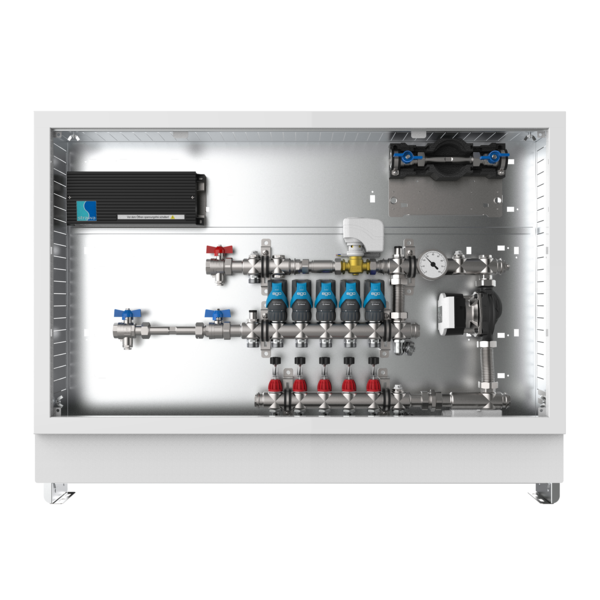

Kompakt-Mischstation für Flächenheizung: Die Station ermöglicht eine witterungsgeführte Vorlauf-Temperaturregelung (Regler nicht im Lieferumfang) und verfügt über einen Hochtemperaturabgang für statische Heizflächen, wie beispielsweise einen Badheizkörper. Die im Unterputzschrank montierte Mischgruppe enthält eine Umwälzpumpe, einen Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen für den EGO-Schnellverschluss.
Zudem ist eine horizontale Anschlussgarnitur mit Wärmezählerverrohrung, sowie eine Wasserzählereinbaustrecke für kaltes und warmes Trinkwasser integriert. Die vormontierten und verdrahteten EGO-Regelantriebe sind auf einer vormontierten Klemmleiste installiert.
Die Mischstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System setzt sich aus dem Anschlussverteiler e-class 18 und einem intelligenten, autonomen elektrothermischen EGO-Regelantrieb für jeden Heizkreis zusammen. - Bestandteile
- Hochtemperaturabgang:
- HT1: ein Hochtemperaturabgang
- Rücklaufanschluss mit Regulierventil
- Mischgruppe:
- Mischventil mit 3-Punkt-Stellmotor 230 V und Tauchfühler für witterungsgeführte Vorlauf-Temperaturregelung
- Temperaturbegrenzer voreingestellt auf 60 °C
- Beimischung aus Sekundärkreislauf über Regulierventil
- Thermometer 20-60 °C
- Pumpe Wilo Para 15-130/6-43/SC-12
- Rückschlagventil im Sekundärkreis
- Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Wasserzählereinbaustrecke:
- W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhahn DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
- Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm
- höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
- Antriebe:
- EGO-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230 V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 1 Heizkreis -> keine Klemmleiste montiert
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
- Hochtemperaturabgang:
- Technische Daten
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 °C
- max. Sekundär-Betriebstemperatur: 20-50 °C
- max. Betriebsdruck: 4 bar
- Anschlüsse
- Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 3/4" IG
- Heizung- Sekundäranschluss:
- vertikal mit 3/4" AG und Konus
- Trinkwassr-Anschluss:
- Anschluss horizontal mit 3/4" IG
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
- Heizung-Primäranschluss:
2 Flächenheizkreise
1 Hochtemperaturheizkreis

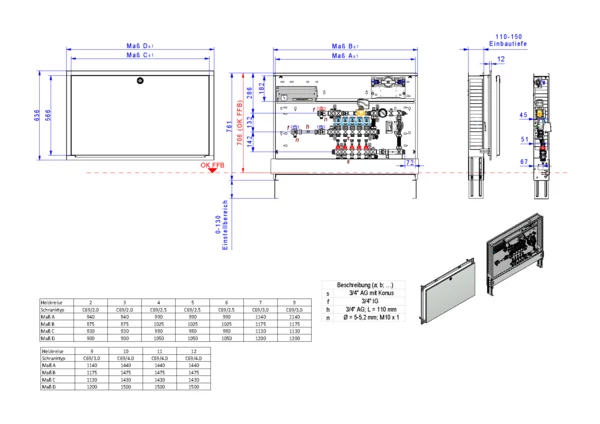

Artikelabmessung: B x H x T: 900 x 775 x 122 mm
Artikelgewicht: 26,498 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Comfort Kompakt-Mischstation FBM-18-HT1-H-W1-WMZ-C69-EGO 2 Hkr.
Kompakt-Mischstation für Flächenheizung: Die Station ermöglicht eine witterungsgeführte Vorlauf-Temperaturregelung (Regler nicht im Lieferumfang) und verfügt über einen Hochtemperaturabgang für statische Heizflächen, wie beispielsweise einen Badheizkörper. Die im Unterputzschrank montierte Mischgruppe enthält eine Umwälzpumpe, einen Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen für den EGO-Schnellverschluss.
Zudem ist eine horizontale Anschlussgarnitur mit Wärmezählerverrohrung, sowie eine Wasserzählereinbaustrecke für kaltes und warmes Trinkwasser integriert. Die vormontierten und verdrahteten EGO-Regelantriebe sind auf einer vormontierten Klemmleiste installiert.
Die Mischstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System setzt sich aus dem Anschlussverteiler e-class 18 und einem intelligenten, autonomen elektrothermischen EGO-Regelantrieb für jeden Heizkreis zusammen.
2 Flächenheizkreise
1 Hochtemperaturheizkreis
Artikelabmessung: B x H x T: 900 x 775 x 122 mm
Artikelgewicht: 26,498 kg
GTIN: 4061323110018
Warennummer: 84198998
Werksartikelnummer: 5412306402
Warengruppe: Comfort Kompakt-Mischstation FBM-HT1
URL: https://www.strawa.com/produkt/5412306402
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort Kompakt-Mischstation
FBM-18-HT1-H-W1-WMZ-C69-EGO 2 Hkr.
Mischgruppe mit 3-Punkt-Stellmotor 230 V und Pumpe Wilo Para 15-130/6-43/SC-12, 1x Hochtemperaturabgang, horizontale Anschlussgarnitur mit Wärmezählerverrohrung, Verteiler mit Durchflussanzeiger min/max im Vorlaufbalken und Thermostatventileinsatz für EGO-Aufnahme im Rücklaufbalken, vormontierte EGO-Regelantriebe, Wasserzählerstrecke Trinkwasser kalt, Comfort-Unterputz-Schrank RAL 9016
2 Flächenheizkreise
1 Hochtemperaturheizkreis
Abmessung B x H x T:
900 x 775 x 122 mm
Artikelgewicht: 26,498 kg
Werksartikelnummer: 5412306402
Warennummer: 84198998
Warengruppe: Comfort Kompakt-Mischstation FBM-HT1
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323110018
Listenpreis2.014,40 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)4
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)875
Höhe (mm)760
Tiefe (mm)110
Gewicht (kg)26,498
Verpackungsabmessungen
Breite (mm)785
Höhe (mm)165
Tiefe (mm)910
Gewicht (kg)28,59
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen nein
Werkstoff rostfreier Stahl
Position primärer Anschluss links
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Mit Ventilen am Primäranschluss ja
Max. Heizleistung (bei Primär dT = 20K) 12.6 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil ja
Erweiterbar nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung ja
Mit Rückschlagklappe ja
Mit Umwälzpumpe ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich dynamisch
Volumenstrommessung analog
Mit Thermometer ja
Temperaturmessung Zufuhr digital
Temperatue measurement Rücklauf digital
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 3
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/min
Mit thermischem Stellantrieb ja
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau ja
