strawa Comfort Regelstation FBR-18-V-WMZ-CA-EGO 14 Hkr.
strawa Comfort Regelstation FBR-18-V-WMZ-CA-EGO 14 Hkr.,BxHxT: 1482 x 710 x 125 mm, Festwert 20-50°C mit Pumpe, vert. AG m. WMZ, Verteiler mit DFA min/max + THV f. EGO, vorm. EGO-Regel. + Klemml. m. Vorverdr., Comfort-AP-Schrank in RAL 9016
Artikelnummer: 5303405414
Warengruppe: 530
Listenpreis: 3.079,30 €
strawa Comfort Regelstation FBR-18-V-WMZ-CA-EGO 14 Hkr.
vertikaler Primäranschluss mit WMZ
/produktgruppe/vertikaler-primaeranschluss-mit-wmz-3
5303405414
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa Comfort Regelstation FBR-18-V-WMZ-CA-EGO 14 Hkr.
strawa Comfort Regelstation FBR-18-V-WMZ-CA-EGO 14 Hkr.- Beschreibung

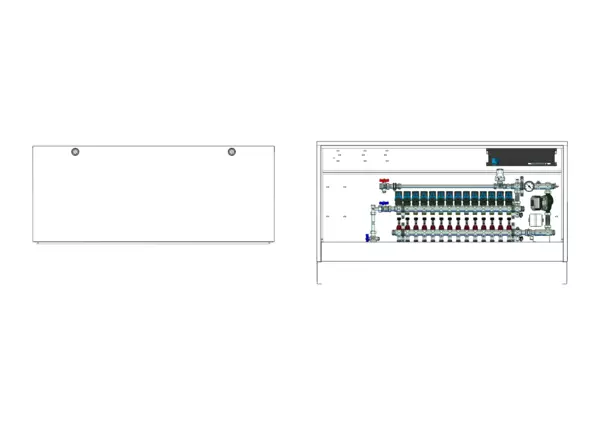

Die Regelstation für Flächenheizung ist mit einer Festwertregelung 20-50 °C ausgestattet. Die im Aufputzschrank montierte Regelgruppe umfasst eine Umwälzpumpe, einen Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Die vormontierten und verdrahteten EGO-Regelantriebe sind auf einer montierten Klemmleiste installiert.
Die Regelstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System setzt sich aus dem Anschlussverteiler e-class 18 und einem intelligenten, autonomen elektrothermischen EGO-Regelantrieb für jeden Heizkreis zusammen. - Bestandteile
- Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 °C, Temperaturbegrenzer voreingestellt auf 60 °C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 °C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
- Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück im Rücklauf
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Schrank:
- Comfort-AP-Schrank CA
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 710-840 mm
- Höhe von OK FFB: 710 mm
- Anriebe:
- EGO-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230 V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
- Regelgruppe:
- Technische Daten
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 °C
- max. Sekundär-Betriebstemperatur: 20-50 °C
- max. Betriebsdruck: 4 bar
- Anschlüsse
- Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4" IG
- Heizung-Sekundäranschluss:
- vertikal mit 3/4" AG und Konus
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
- Heizung-Primäranschluss:
14 Heizkreise

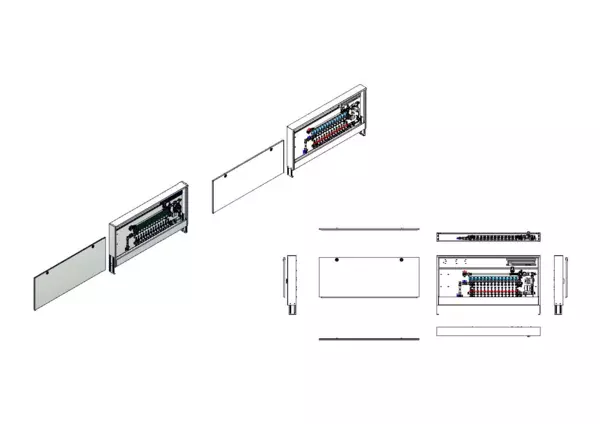

Artikelabmessung: B x H x T: 1482 x 710 x 125 mm
Artikelgewicht: 36,259 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Comfort Regelstation FBR-18-V-WMZ-CA-EGO 14 Hkr.
Die Regelstation für Flächenheizung ist mit einer Festwertregelung 20-50 °C ausgestattet. Die im Aufputzschrank montierte Regelgruppe umfasst eine Umwälzpumpe, einen Edelstahlverteiler mit absperrbaren Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Die vormontierten und verdrahteten EGO-Regelantriebe sind auf einer montierten Klemmleiste installiert.
Die Regelstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System setzt sich aus dem Anschlussverteiler e-class 18 und einem intelligenten, autonomen elektrothermischen EGO-Regelantrieb für jeden Heizkreis zusammen.
14 Heizkreise
Artikelabmessung: B x H x T: 1482 x 710 x 125 mm
Artikelgewicht: 36,259 kg
GTIN: 4061323099207
Warennummer: 84198998
Werksartikelnummer: 5303405414
Warengruppe: Comfort-Regelstation FBR
URL: https://www.strawa.com/produkt/5303405414
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort Regelstation
FBR-18-V-WMZ-CA-EGO 14 Hkr.
Festwertregelung 20-50 Grad Celsius mit Pumpe Wilo Para 15-130/6-43/SC-12, vertikale Anschlussgarnitur mit Wärmezählervorbereitung, Verteiler mit Durchflussanzeiger min/max im Vorlaufbalken und Thermostatventileinsatz für EGO-Aufnahme im Rücklaufbalken, mit vormontierten EGO-Regelantrieben und Klemmleiste mit Vorverdrahtung, Comfort-Aufputz-Schrank in RAL 9016
14 Heizkreise
Abmessung B x H x T:
1482 x 710 x 125 mm
Artikelgewicht: 36,259 kg
Werksartikelnummer: 5303405414
Warennummer: 84198998
Warengruppe: Comfort-Regelstation FBR
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323099207
Listenpreis3.079,30 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)4
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)1482
Höhe (mm)710
Tiefe (mm)125
Gewicht (kg)36,259
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)1520
Gewicht (kg)40,329
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen nein
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Mit Ventilen am Primäranschluss ja
Max. Heizleistung (bei Primär dT = 20K) 49.8 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil ja
Erweiterbar nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung ja
Mit Rückschlagklappe ja
Mit Umwälzpumpe ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich dynamisch
Volumenstrommessung analog
Mit Thermometer ja
Temperaturmessung Zufuhr digital
Temperatue measurement Rücklauf digital
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 14
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/min
Mit thermischem Stellantrieb ja
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau ja
