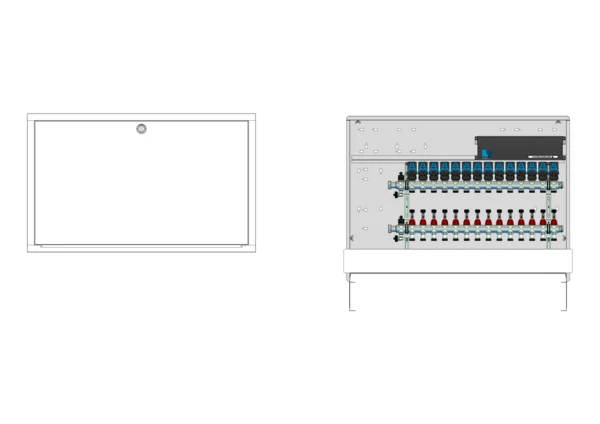

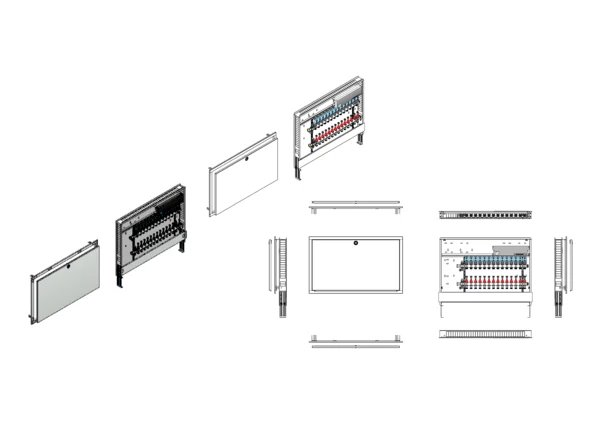

strawa Comfort Anschlussstation
FBH-18-X-C80-EGO 14 Hkr.

strawa Comfort Anschlussstation FBH-18-X-C80-EGO 14 Hkr. BxHxT: 1025 x 760 x 80 mm ohne Anschlussgarnitur, Verteiler mit DFA min/max + THV, mit vorm. EGO-Regelantrieben u. Klemmleiste mit Vorverdraht., Comfort-UP-Schrank mit Frontbl. in RAL 9016

Artikelnummer: 5201005414

Listenpreis: 1.922,20 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa Comfort Anschlussstation FBH-18-X-C80-EGO 14 Hkr.

1. Beschreibung:
Modulare Anschlussstation für Flächenheizung, im Unterputzschrank montierter Edelstahlverteiler mit absperrbarem Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, vormontierte und vorverdrahtete EGO-Regelantriebe auf vormontierter Klemmleiste, Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung und Wasserzählereinbaustrecken
Die Anschlussstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C (Vorlauftemperaturbegrenzung bei montiertem EGO Regelantrieb 60 ° C)
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Schrank:
- Comfort-UP-Schrank C80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.3 Antriebe:
- EGO-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
3.4 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 1" Überwurf flachdichtend
- passend für Anschlussgarnituren
55-003312 e-class AG 3/4''
55-003302 e-class AG 1''
55E003314 e-class AG 3/4'' LV
55E003304 e-class AG 1'' LV
55E331508 e-class AG 3/4'' LV-WMZ-2F
55E330508 e-class AG 1'' LV-WMZ-2F
55E332508 e-class AG 1'' LV-WMZ-2F variabel
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

Die modulare Anschlussstation ist für Flächenheizungen geeignet. Hydraulisch wird die Station über das EGO-System automatisch an jedem Heizkreis abgeglichen. Im Comfort-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist ein Edelstahlverteiler mit absperrbaren Durchflussanzeigern min/max. im Vorlaufbalken und Thermostatventileinsätzen mit EGO-Schnellverschlussaufnahme im Rücklaufbalken schallentkoppelt montiert. Auf jedem Heizkreis ist ein inteligent autonomer EGO- Regelantrieb 230 V mit Re-Open-Funktion montiert, die Regelantriebe sind auf der montierten strawalogiX RT-STA Klemmleiste vorverdrahtet. Über ein Wählrad in der Klemmleiste kann bauseits jeder Regelantrieb dem Raumthermostat zugeordnet werden. Es ist eine Platzvorhaltung für den bauseitigen Einbau von Anschlussgarnituren mit oder ohne Wärmezählung geschaffen, zusätzlich können Wasserzählerstrecken bauseits montiert werden.

Für die Funktion der EGO-Regelantriebe sind Zweipunkt-Raumtemperaturregler erforderlich.
Die Durchflussanzeiger müssen voll geöffent werden.

strawa Comfort Anschlussstation FBH-18-X-C80-EGO 14 Hkr.

1. Beschreibung:
Modulare Anschlussstation für Flächenheizung, im Unterputzschrank montierter Edelstahlverteiler mit absperrbarem Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, vormontierte und vorverdrahtete EGO-Regelantriebe auf vormontierter Klemmleiste, Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung und Wasserzählereinbaustrecken
Die Anschlussstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C (Vorlauftemperaturbegrenzung bei montiertem EGO Regelantrieb 60 ° C)
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Schrank:
- Comfort-UP-Schrank C80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.3 Antriebe:
- EGO-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
3.4 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 1" Überwurf flachdichtend
- passend für Anschlussgarnituren
55-003312 e-class AG 3/4''
55-003302 e-class AG 1''
55E003314 e-class AG 3/4'' LV
55E003304 e-class AG 1'' LV
55E331508 e-class AG 3/4'' LV-WMZ-2F
55E330508 e-class AG 1'' LV-WMZ-2F
55E332508 e-class AG 1'' LV-WMZ-2F variabel
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

Abmessung (Breite x Höhe x Tiefe): 1050 x 775 x 92 mm
Gewicht: 26,904 kg
EAN: 4061323104307
Warennummer: 84198998
Artikelnummer: 5201005414
Warengruppe: 520
URL: https://www.strawa.com/produkt/5201005414

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa Comfort Anschlussstation
FBH-18-X-C80-EGO 14 Hkr.
BxHxT: 1025 x 760 x 80 mm
ohne Anschlussgarnitur, Verteiler mit
Durchflussanzeiger min/max im
Vorlaufbalken und
Thermostatventileinsatz für EGO-Aufnahme
im Rücklaufbalken, mit vormontierten
EGO-Regelantrieben und Klemmleiste mit
Vorverdrahtung,
Comfort-Unterputz-Schrank mit
Frontblende in RAL 9016

EAN: 4061323104307
Artikelnummer: 5201005414
Warengruppe: 520
Warennummer: 84198998

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323104307

Listenpreis1.922,20 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84198998

Standardversand (Tage)4

Elektrische BestandteileJa

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)1050

Höhe (mm)775

Tiefe (mm)92

Gewicht (kg)2

Verpackungsabmessungen

Breite (mm)785

Höhe (mm)135

Tiefe (mm)1070

Gewicht (kg)4

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss sonstige

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Nein

Max. Kühlleistung primär (bei primärer dT = 7K) 17,4 kW

Max. Heizleistung (bei Primär dT = 20K) 49,8 kW

Mediumtemperatur (Dauerbetrieb) 0 - 60 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Ja

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich dynamisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr digital

Temperatue measurement Rücklauf digital

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 14

Sekundärer Anschluss EV019412

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 180 l/h

Mit thermischem Stellantrieb Ja

EF017710 4

EF017714 Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 1025 mm

Höhe 760 mm

Tiefe 80 mm

Mit Umbau Ja
