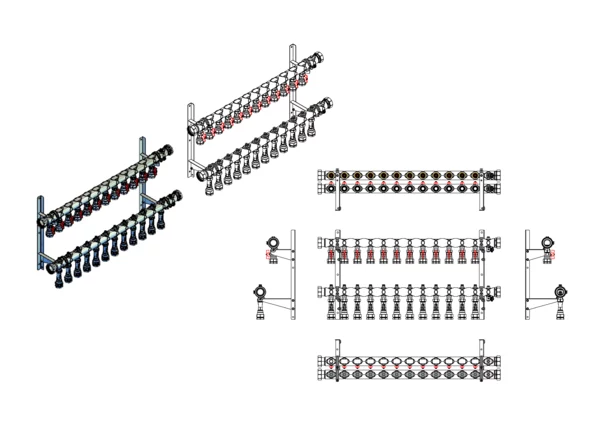

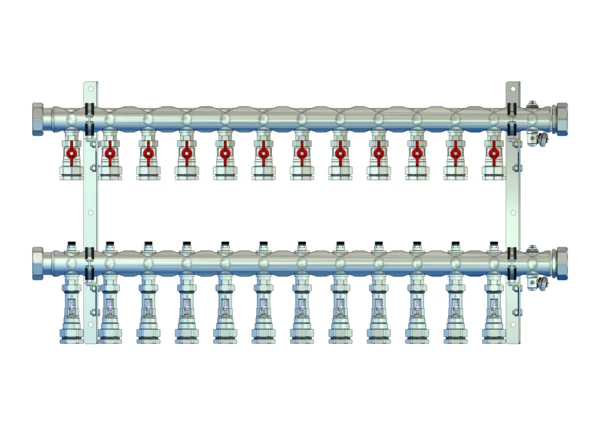

strawa Industrie- und Soleverteiler
e-class 39-KLV 32 12 Hkr.

strawa Industrie- und Soleverteiler e-class 39-KLV 32 12 Hkr. BxHxT: 1095 x 545 x 258 mm Kugelhähne mit Klemmverschraubung 32 mm im VL, Durchlussanzeiger, integr. Reg.ventile u. Klemmverchraubung 32 mm im RL, SFE-Ventil. im VL + RL, Doppelwandh. 300mm

Artikelnummer: 52-323912

Listenpreis: 2.276,70 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext

strawa Industrie- und Soleverteiler e-class 39-KLV 32 12 Hkr.

Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
gewährleistet den hydraulischen Abgleich über ein integriertes Regulierventil pro Heizkreis.
Inklusive Durchflussanzeiger und Klemmverschraubungen pro Heizkreis.

Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne (Flügelgriff rot) pro Heizkreis
- Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) pro Heizkreis
- erfüllt DIN EN 1264-4
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 32 für PE- und PVC-Rohre inklusive Stützhülse
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt

strawa Industrie- und Soleverteiler e-class 39-KLV 32 12 Hkr.

Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
gewährleistet den hydraulischen Abgleich über ein integriertes Regulierventil pro Heizkreis.
Inklusive Durchflussanzeiger und Klemmverschraubungen pro Heizkreis.

Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne (Flügelgriff rot) pro Heizkreis
- Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) pro Heizkreis
- erfüllt DIN EN 1264-4
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 32 für PE- und PVC-Rohre inklusive Stützhülse
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt

Abmessung (Breite x Höhe x Tiefe): 1095 x 545 x 258 mm
Gewicht: 22,97 kg
EAN: 4061323028597
Warennummer: 84818079
Artikelnummer: 52-323912
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-323912

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa Industrie- und Soleverteiler
e-class 39-KLV 32 12 Hkr.
BxHxT: 1095 x 545 x 258 mm
Kugelhähne mit Klemmverschraubung 32 mm
im Vorlaufbalken, Durchlussanzeiger 4-15
l/min, integrierte Regulierventile und
Klemmverchraubungen 32 mm im
Rücklaufbalken, Spül-, Füll- und
Entleerventil im Vor- und
Rücklaufbalken, Doppelwandhalter 300mm

EAN: 4061323028597
Artikelnummer: 52-323912
Warengruppe: 52
Warennummer: 84818079

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323028597

Listenpreis2.276,70 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818079

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)1095

Höhe (mm)545

Tiefe (mm)258

Gewicht (kg)2

Verpackungsabmessungen

Breite (mm)370

Höhe (mm)170

Tiefe (mm)920

Gewicht (kg)2

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 2 Zoll (50)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 2 Zoll (50)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 sonstige

Anzahl der Abzweige 12

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen DN 32

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Klemmring

Abstand zwischen den Abzweigungen 80 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 90 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Nein

Mit verstellbaren Bodenstützen Nein

Mit Isolierung Nein

Breite 1095 mm

Höhe 545 mm

Tiefe 258 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

KOMO-Prüfsiegel -

Typenzulassung nach BBR/EKS Nein
