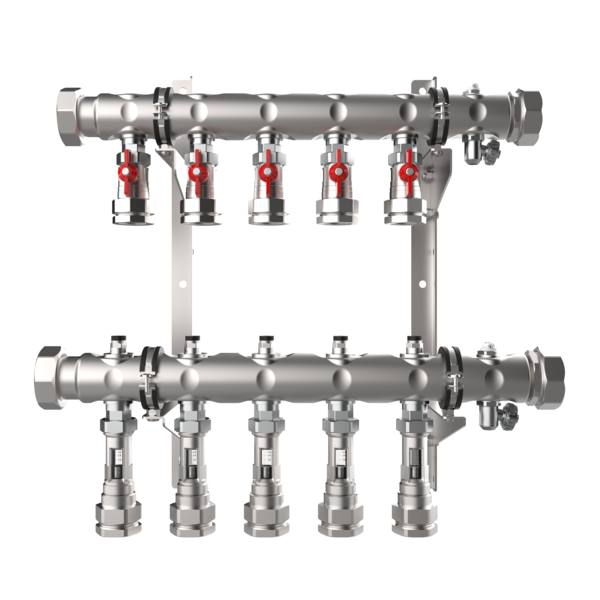

strawa Industrie- und Soleverteiler e-class 39-KLV 32 11 Hkr.

strawa Industrie- und Soleverteiler e-class 39-KLV 32 11 Hkr.,BxHxT: 1015 x 545 x 258 mm, Kugelhähne mit Klemmverschraubung 32 mm im VL, Durchlussanzeiger, integr. Reg.ventile u. Klemmverchraubung 32 mm im RL, SFE-Ventil. im VL + RL, Doppelwandh. 300mm

Kategorie: Industrie- und Soleverteiler manueller hydraulischer Abgleich mit Klemmverschraubung pro Heizkreis

Artikelnummer: 52-323911

Warengruppe: 52

Listenpreis: 2.201,10 €

Anfragen/Merken

strawa Industrie- und Soleverteiler e-class 39-KLV 32 11 Hkr.

Beschreibung
Der Anschlussverteiler für Flächenheizungs- und -kühlungssysteme sowie Soleanwendungen gewährleistet den hydraulischen Abgleich der Heizkreise durch ein integriertes Regulierventil pro Heizkreis. Er ist ausgestattet mit Durchflussanzeigern und Klemmverschraubungen für jeden Heizkreis.
Einsatzbereich
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Bestandteile
1. Verteilerbalken:
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
  - SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
  - Stutzenabstand 80 mm
  - Vorlaufbalken mit angehangene 3/4" Kugelhähne (Flügelgriff rot) pro Heizkreis
  - Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) pro Heizkreis
2. Dichtungen:
  - Primärseite: Flachdichtungen Centellen WS 3820 grün
  - Sekundärseite: Flachdichtungen Centellen RWS 3825 gelb
3. Befestigung:
  - zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
  - Abstand Vor- und Rücklaufbalken 300 mm
  - inklusive Schrauben und Dübel
Technische Daten
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Anschlüsse
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 32 für PE- und PVC-Rohre inklusive Stützhülse

11 Heizkreise
Artikelabmessung: B x H x T: 1015 x 545 x 258 mm
Artikelgewicht: 19,985 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Industrie- und Soleverteiler e-class 39-KLV 32 11 Hkr.

Der Anschlussverteiler für Flächenheizungs- und -kühlungssysteme sowie Soleanwendungen gewährleistet den hydraulischen Abgleich der Heizkreise durch ein integriertes Regulierventil pro Heizkreis. Er ist ausgestattet mit Durchflussanzeigern und Klemmverschraubungen für jeden Heizkreis.
11 Heizkreise
Artikelabmessung: B x H x T: 1015 x 545 x 258 mm
Artikelgewicht: 19,985 kg

GTIN: 4061323028580
Warennummer: 84818079
Werksartikelnummer: 52-323911
Warengruppe: Verteiler Industrie- und Sole
URL: https://www.strawa.com/produkt/52-323911

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Industrie- und Soleverteiler
e-class 39-KLV 32 11 Hkr.

Kugelhähne mit Klemmverschraubung 32 mm im Vorlaufbalken, Durchlussanzeiger 4-15 l/min, integrierte Regulierventile und Klemmverchraubungen 32 mm im Rücklaufbalken, Spül-, Füll- und Entleerventil im Vor- und Rücklaufbalken, Doppelwandhalter 300mm

11 Heizkreise
Abmessung B x H x T:
1015 x 545 x 258 mm
Artikelgewicht: 19,985 kg
Werksartikelnummer: 52-323911
Warennummer: 84818079
Warengruppe: Verteiler Industrie- und Sole

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323028580

Listenpreis2.201,10 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84818079

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)1015

Höhe (mm)545

Tiefe (mm)258

Gewicht (kg)19,985

Verpackungsabmessungen

Breite (mm)370

Höhe (mm)170

Tiefe (mm)920

Gewicht (kg)22,029

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser nein

Geeignet für Heizungswasser ja

Geeignet für Kühlwasser ja

Geeignet für Pressluft nein

Geeignet für Glykol ja

Geeignet für Ethanol nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 2 Zoll (50)

Form Endstück mit geraden Abzweigen

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 2 Zoll (50)

Anschluss 2 sonstige

Anzahl der Abzweige 11

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen DN 32

Anschluss Abzweigungen Klemmring

Abstand zwischen den Abzweigungen 80 mm

Unterschiedliche Abstände zwischen Abzweigungen nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 90 °C

Systemgebunden nein

Mit Füll- und Entleerungshahn ja

Mit Absperrventil nein

Mit Entlüftung ja

Mit Wandbefestigungsbügel ja

Mit Befestigungsmaterial nein

Mit Füßen nein

Mit verstellbaren Bodenstützen nein

Mit Isolierung nein

Breite 1015 mm

Höhe 545 mm

Tiefe 258 mm

Venturidüse ohne

Typenzulassung nach BBR/EKS nein

Downloads

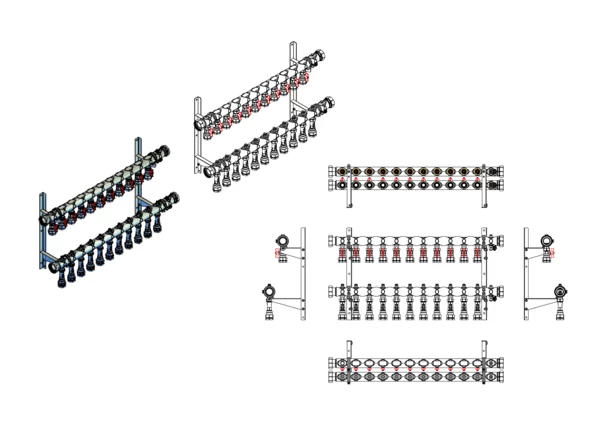

Strichzeichnung

Bild-3D

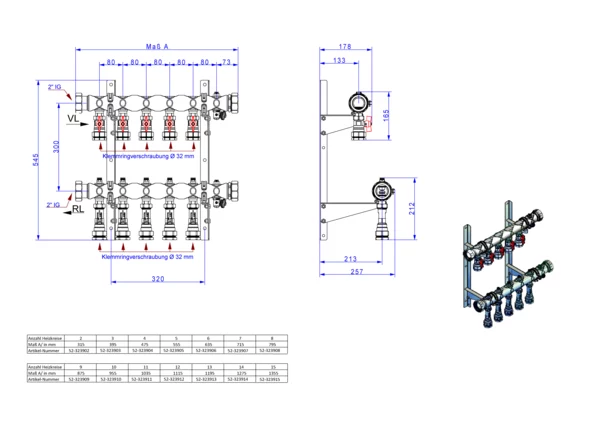

Vermaßtes Bild (Strichzeichnung)
