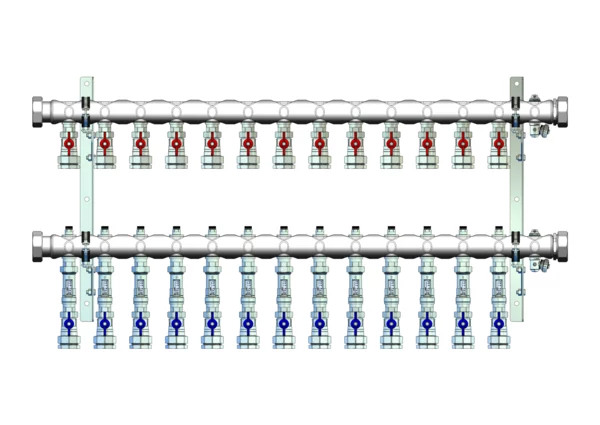

strawa Industrie- und Soleverteiler e-class 38-KLV 32 13 Hkr.

strawa Industrie- und Soleverteiler e-class 38-KLV 32 13 Hkr.,BxHxT: 1175 x 600 x 258 mm, Kugelhähne mit Klemmverschraubung 32 mm im VL und RL, Durchlussanzeiger u. integr. Reg.ventile im RL, SFE-Ventil. im VL + RL, Doppelwandh. 300mm

Kategorie: Industrie- und Soleverteiler manueller hydraulischer Abgleich mit Klemmverschraubung pro Heizkreis

Artikelnummer: 52-323813

Warengruppe: 52

Listenpreis: 2.769,70 €

Anfragen/Merken

strawa Industrie- und Soleverteiler e-class 38-KLV 32 13 Hkr.

Beschreibung
Der Anschlussverteiler für Flächenheizung, -kühlung und Soleanwendungen gewährleistet einen präzisen hydraulischen Abgleich der Heizkreise über ein integriertes Regulierventil und Durchflussanzeiger pro Heizkreis. Jeder Heizkreis ist mit angehangenen Klemmverschraubungen ausgestattet.
Einsatzbereich
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Bestandteile
1. Verteilerbalken:
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
  - SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
  - Stutzenabstand 80 mm
  - Vorlaufbalken mit angehangene 3/4" Kugelhähne (Flügelgriff rot) pro Heizkreis
  - Rücklaufbalken mit angehangenen Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) und angehangene 3/4" Kugelhähne (Flügelgriff blau) pro Heizkreis- erfüllt DIN EN 1264-4
2. Dichtungen:
  - Primärseite: Flachdichtungen Centellen WS 3820 grün
  - Sekundärseite: Flachdichtungen Centellen RWS 3825 gelb
3. Befestigung:
  - zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
  - Abstand Vor- und Rücklaufbalken 300 mm
  - inklusive Schrauben und Dübel
Technische Daten
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Anschlüsse
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 32 für PE- und PVC-Rohre inklusive Stützhülse

13 Heizkreise
Artikelabmessung: B x H x T: 1175 x 600 x 258 mm
Artikelgewicht: 27,177 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Industrie- und Soleverteiler e-class 38-KLV 32 13 Hkr.

Der Anschlussverteiler für Flächenheizung, -kühlung und Soleanwendungen gewährleistet einen präzisen hydraulischen Abgleich der Heizkreise über ein integriertes Regulierventil und Durchflussanzeiger pro Heizkreis. Jeder Heizkreis ist mit angehangenen Klemmverschraubungen ausgestattet.
13 Heizkreise
Artikelabmessung: B x H x T: 1175 x 600 x 258 mm
Artikelgewicht: 27,177 kg

GTIN: 4061323028467
Warennummer: 84818079
Werksartikelnummer: 52-323813
Warengruppe: Verteiler Industrie- und Sole
URL: https://www.strawa.com/produkt/52-323813

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Industrie- und Soleverteiler
e-class 38-KLV 32 13 Hkr.

Kugelhähne mit Klemmverschraubung 32 mm im Vor- und Rücklaufbalken, Durchlussanzeiger 4-15 l/min und integrierte Regulierventile im Rücklaufbalken, Spül-, Füll- und Entleerventil im Vor- und Rücklaufbalken, Doppelwandhalter 300mm

13 Heizkreise
Abmessung B x H x T:
1175 x 600 x 258 mm
Artikelgewicht: 27,177 kg
Werksartikelnummer: 52-323813
Warennummer: 84818079
Warengruppe: Verteiler Industrie- und Sole

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323028467

Listenpreis2.769,70 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84818079

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)1175

Höhe (mm)600

Tiefe (mm)258

Gewicht (kg)27,177

Verpackungsabmessungen

Breite (mm)370

Höhe (mm)170

Tiefe (mm)920

Gewicht (kg)29,221

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser nein

Geeignet für Heizungswasser ja

Geeignet für Kühlwasser ja

Geeignet für Pressluft nein

Geeignet für Glykol ja

Geeignet für Ethanol nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 2 Zoll (50)

Form Endstück mit geraden Abzweigen

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 2 Zoll (50)

Anschluss 2 sonstige

Anzahl der Abzweige 13

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen DN 32

Anschluss Abzweigungen Klemmring

Abstand zwischen den Abzweigungen 80 mm

Unterschiedliche Abstände zwischen Abzweigungen nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 90 °C

Systemgebunden nein

Mit Füll- und Entleerungshahn ja

Mit Absperrventil nein

Mit Entlüftung ja

Mit Wandbefestigungsbügel ja

Mit Befestigungsmaterial nein

Mit Füßen nein

Mit verstellbaren Bodenstützen nein

Mit Isolierung nein

Breite 1175 mm

Höhe 600 mm

Tiefe 258 mm

Venturidüse ohne

Typenzulassung nach BBR/EKS nein
