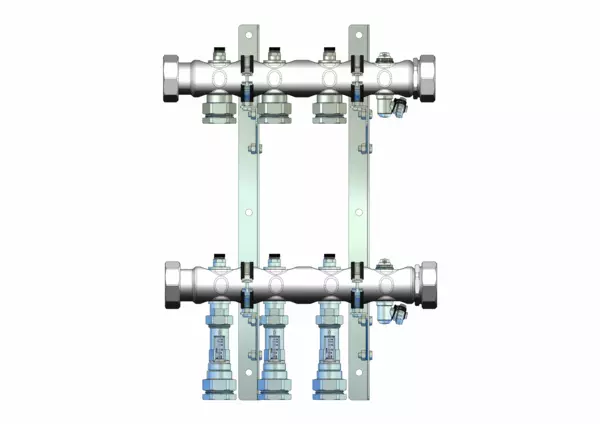

strawa Industrie- und Soleverteiler e-class 33-KLV 32 3 Hkr.
strawa Industrie- und Soleverteiler e-class 33-KLV 32 3 Hkr.,BxHxT: 375 x 545 x 258 mm, Durchflussanzeiger 4-15 l/min im RL, integr. Reguliervent., Füll- und Entleerv. u Entlüftungsv. und Klemmverschraubungen 32 mm im VL + RL, Doppelwandhalter 300mm
Artikelnummer: 52-323303
Warengruppe: 52
Listenpreis: 777,90 €
strawa Industrie- und Soleverteiler e-class 33-KLV 32 3 Hkr.
mit Klemmverschraubung pro Heizkreis
/produktgruppe/mit-klemmverschraubung-pro-heizkreis
52-323303
Beschreibung
Artikeldaten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext
strawa Industrie- und Soleverteiler e-class 33-KLV 32 3 Hkr.
strawa Industrie- und Soleverteiler e-class 33-KLV 32 3 Hkr.- Beschreibung
Der Anschlussverteiler für Flächenheizung, -kühlung und Soleanwendungen gewährleistet einen präzisen hydraulischen Abgleich der Heizkreise durch integrierte manuell einstellbare und absperrbare Regulierventile pro Heizkreis. Zusätzlich sind Klemmverschraubungen an den Heizkreisabgängen angebracht. - Einsatzbereich
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
- Bestandteile
- Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit integriertem manuell einstellbarem und absperrbarem Regulierventil (Kvs=4,16 m³/h) pro Heizkreis
- Rücklaufbalken mit integriertem manuell einstellbarem und absperrbarem Regulierventil (Kvs=4,16 m³/h) und angehangenem Durchflussanzeiger 4-15 l/min (auf Anfrage 10-40 l/min) pro Heizkreis
- Dichtungen:
- Primärseite: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
- Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübel
- Verteilerbalken:
- Technische Daten
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
- Anschlüsse
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 32 für PE- und PVC-Rohre inklusive Stützhülse
3 Heizkreise

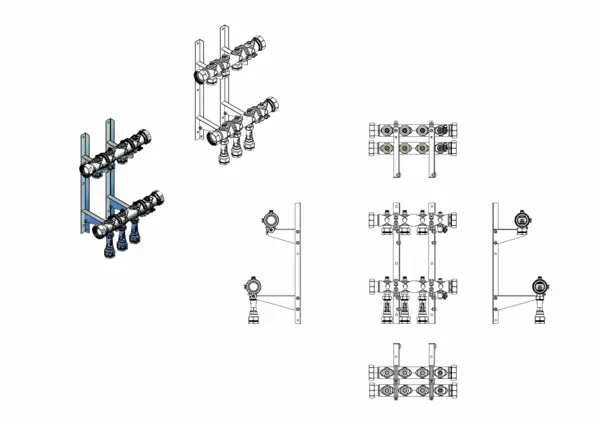

Artikelabmessung: B x H x T: 375 x 545 x 258 mm
Artikelgewicht: 7,729 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Industrie- und Soleverteiler e-class 33-KLV 32 3 Hkr.
Der Anschlussverteiler für Flächenheizung, -kühlung und Soleanwendungen gewährleistet einen präzisen hydraulischen Abgleich der Heizkreise durch integrierte manuell einstellbare und absperrbare Regulierventile pro Heizkreis. Zusätzlich sind Klemmverschraubungen an den Heizkreisabgängen angebracht.
3 Heizkreise
Artikelabmessung: B x H x T: 375 x 545 x 258 mm
Artikelgewicht: 7,729 kg
GTIN: 4061323028085
Warennummer: 84818079
Werksartikelnummer: 52-323303
Warengruppe: Verteiler Industrie- und Sole
URL: https://www.strawa.com/produkt/52-253303
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Industrie- und Soleverteiler
e-class 33-KLV 32 3 Hkr.
Durchflussanzeiger 4-15 l/min im Rücklaufbalken, integrierte Regulierventile, Füll- und Entleerventil, Entlüftungsventil und Klemmverschraubungen 32 mm im Vor- und Rücklaufbalken, Doppelwandhalter 300mm
3 Heizkreise
Abmessung B x H x T:
375 x 545 x 258 mm
Artikelgewicht: 7,729 kg
Werksartikelnummer: 52-323303
Warennummer: 84818079
Warengruppe: Verteiler Industrie- und Sole
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323028085
Listenpreis777,90 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818079
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)375
Höhe (mm)545
Tiefe (mm)258
Gewicht (kg)7,729
Verpackungsabmessungen
Breite (mm)370
Höhe (mm)170
Tiefe (mm)650
Gewicht (kg)9,083
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser nein
Geeignet für Heizungswasser ja
Geeignet für Kühlwasser ja
Geeignet für Pressluft nein
Geeignet für Glykol ja
Geeignet für Ethanol nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 2 Zoll (50)
Form Endstück mit geraden Abzweigen
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 2 Zoll (50)
Anschluss 2 sonstige
Anzahl der Abzweige 3
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen DN 32
Anschluss Abzweigungen Klemmring
Abstand zwischen den Abzweigungen 80 mm
Unterschiedliche Abstände zwischen Abzweigungen nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Systemgebunden nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil nein
Mit Entlüftung ja
Mit Wandbefestigungsbügel ja
Mit Befestigungsmaterial nein
Mit Füßen nein
Mit verstellbaren Bodenstützen nein
Mit Isolierung nein
Breite 375 mm
Höhe 545 mm
Tiefe 258 mm
Venturidüse ohne
Typenzulassung nach BBR/EKS nein
