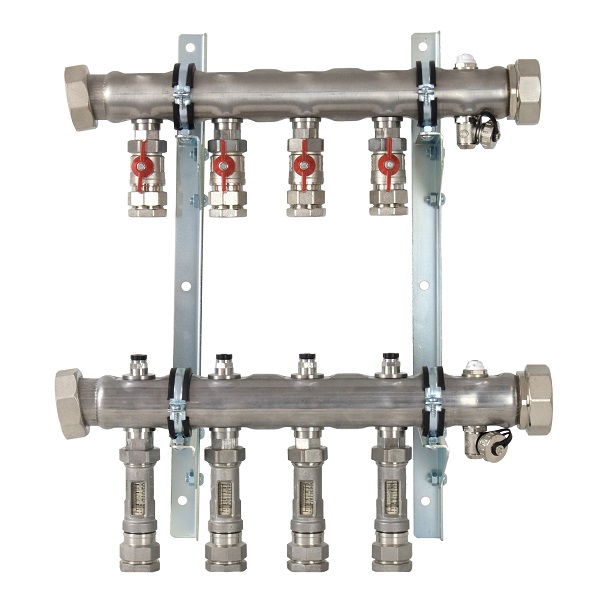

strawa Industrie- und Soleverteiler e-class 39-KLV 25 10 Hkr.

strawa Industrie- und Soleverteiler e-class 39-KLV 25 10 Hkr.,BxHxT: 935x545x258 mm, Kugelhähne mit Klemmverschraubung 25 mm im VL, Durchlussanzeiger, integr. Reg.ventile u. Klemmverchraubung 25 mm im RL, SFE-Ventil. im VL + RL, Doppelwandh. 300mm

Kategorie: Industrie- und Soleverteiler manueller hydraulischer Abgleich mit Klemmverschraubung pro Heizkreis

Artikelnummer: 52-253910

Warengruppe: 52

Listenpreis: 1.930,10 €

Anfragen/Merken

strawa Industrie- und Soleverteiler e-class 39-KLV 25 10 Hkr.

Beschreibung:
Der Anschlussverteiler ist für Flächenheizungs- und -kühlungssysteme sowie Soleanwendungen konzipiert. Er ermöglicht den hydraulischen Abgleich der Heizkreise durch ein integriertes Regulierventil und Durchflussanzeiger pro Heizkreis. Jeder Heizkreis ist mit Klemmverschraubungen ausgestattet.
Einsatzbereich:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Bestandteile:
1. Verteilerbalken:
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
  - SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
  - Stutzenabstand 80 mm
  - Vorlaufbalken mit angehangenen 3/4" Kugelhähne (Flügelgriff rot) pro Heizkreis
  - Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) pro Heizkreis
2. Dichtungen:
  - Primärseite: Flachdichtungen Centellen WS 3820 grün
  - Sekundärseite: Flachdichtungen Centellen RWS 3825 gelb
3. Befestigung:
  - zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
  - Abstand Vor- und Rücklaufbalken 300 mm
  - inklusive Schrauben und Dübel
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Anschluesse:
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 25 für PE- und PVC-Rohre inklusive Stützhülse

Artikelspezifikation:
10 Heizkreise
Artikelabmessung: B x H x T: 935 x 545 x 258 mm
Artikelgewicht: 16,967 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Industrie- und Soleverteiler e-class 39-KLV 25 10 Hkr.

Beschreibung:
Der Anschlussverteiler ist für Flächenheizungs- und -kühlungssysteme sowie Soleanwendungen konzipiert. Er ermöglicht den hydraulischen Abgleich der Heizkreise durch ein integriertes Regulierventil und Durchflussanzeiger pro Heizkreis. Jeder Heizkreis ist mit Klemmverschraubungen ausgestattet.
Einsatzbereich:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Bestandteile:
1. Verteilerbalken:
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
  - SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
  - Stutzenabstand 80 mm
  - Vorlaufbalken mit angehangenen 3/4" Kugelhähne (Flügelgriff rot) pro Heizkreis
  - Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) pro Heizkreis
2. Dichtungen:
  - Primärseite: Flachdichtungen Centellen WS 3820 grün
  - Sekundärseite: Flachdichtungen Centellen RWS 3825 gelb
3. Befestigung:
  - zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
  - Abstand Vor- und Rücklaufbalken 300 mm
  - inklusive Schrauben und Dübel
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Anschluesse:
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 25 für PE- und PVC-Rohre inklusive Stützhülse

Artikelspezifikation:
10 Heizkreise
Artikelabmessung: B x H x T: 935 x 545 x 258 mm
Artikelgewicht: 16,967 kg

GTIN: 4061323027736
Warennummer: 84818079
Werksartikelnummer: 52-253910
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-253910

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Industrie- und Soleverteiler
e-class 39-KLV 25 10 Hkr.

Kugelhähne mit Klemmverschraubung 25 mm im Vorlaufbalken, Durchlussanzeiger 4-15 l/min, integrierte Regulierventile und Klemmverchraubungen 25 mm im Rücklaufbalken, Spül-, Füll- und Entleerventil im Vor- und Rücklaufbalken, Doppelwandhalter 300mm

10 Heizkreise
Abmessung B x H x T:
935 x 545 x 258 mm
Artikelgewicht: 16,967 kg
Werksartikelnummer: 52-253910
Warennummer: 84818079
Warengruppe: 52

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323027736

Listenpreis1.930,10 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84818079

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieNein

Artikelabmessungen

Breite (mm)935

Höhe (mm)545

Tiefe (mm)258

Gewicht (kg)16,967

Verpackungsabmessungen

Breite (mm)370

Höhe (mm)170

Tiefe (mm)920

Gewicht (kg)19,011

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser nein

Geeignet für Heizungswasser ja

Geeignet für Kühlwasser ja

Geeignet für Pressluft nein

Geeignet für Glykol ja

Geeignet für Ethanol nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 2 Zoll (50)

Form Endstück mit geraden Abzweigen

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 2 Zoll (50)

Anschluss 2 sonstige

Anzahl der Abzweige 10

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen DN 25

Anschluss Abzweigungen Klemmring

Abstand zwischen den Abzweigungen 80 mm

Unterschiedliche Abstände zwischen Abzweigungen nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 90 °C

Systemgebunden nein

Mit Füll- und Entleerungshahn ja

Mit Absperrventil nein

Mit Entlüftung ja

Mit Wandbefestigungsbügel ja

Mit Befestigungsmaterial nein

Mit Füßen nein

Mit verstellbaren Bodenstützen nein

Mit Isolierung nein

Breite 935 mm

Höhe 545 mm

Tiefe 258 mm

Venturidüse ohne

Typenzulassung nach BBR/EKS nein

Downloads

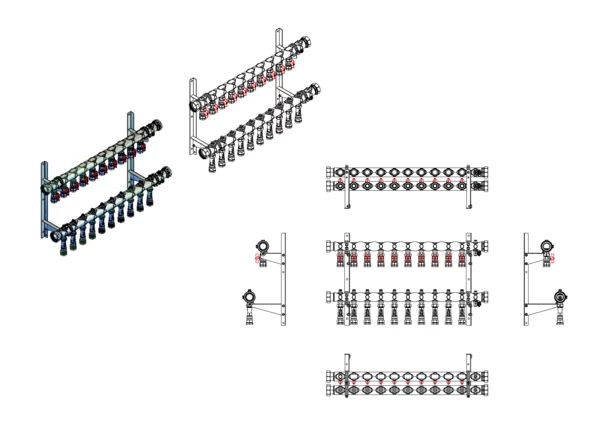

Strichzeichnung

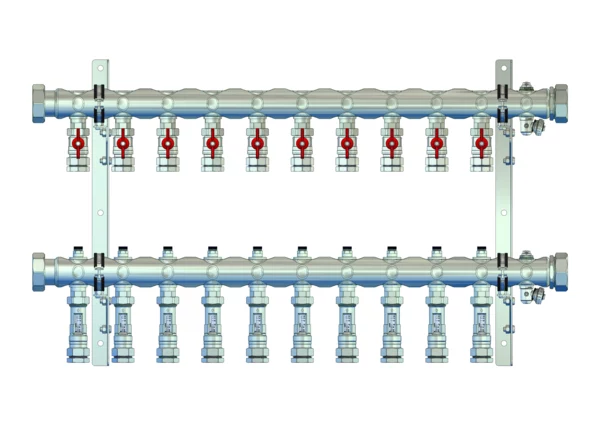

Bild-3D
