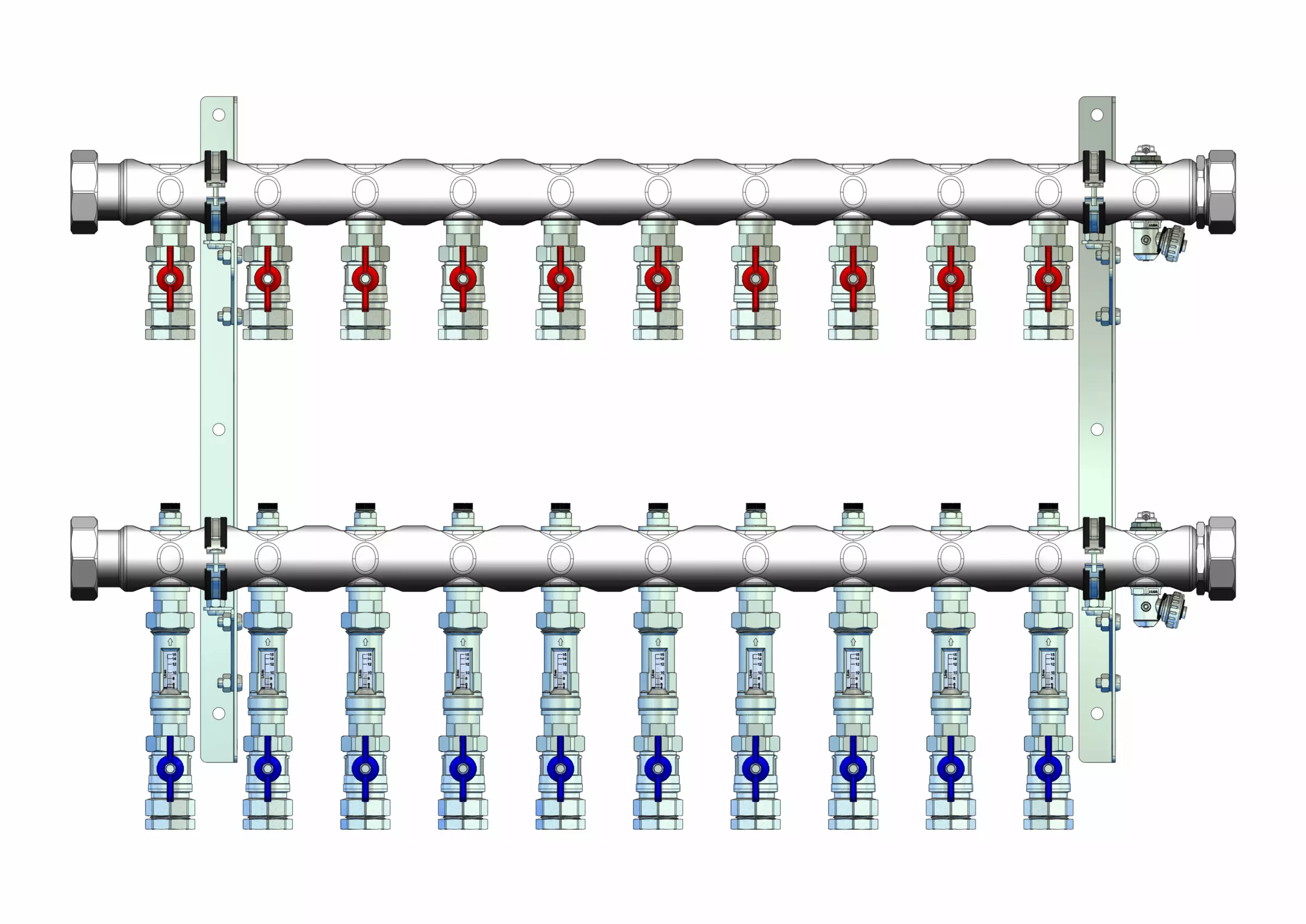

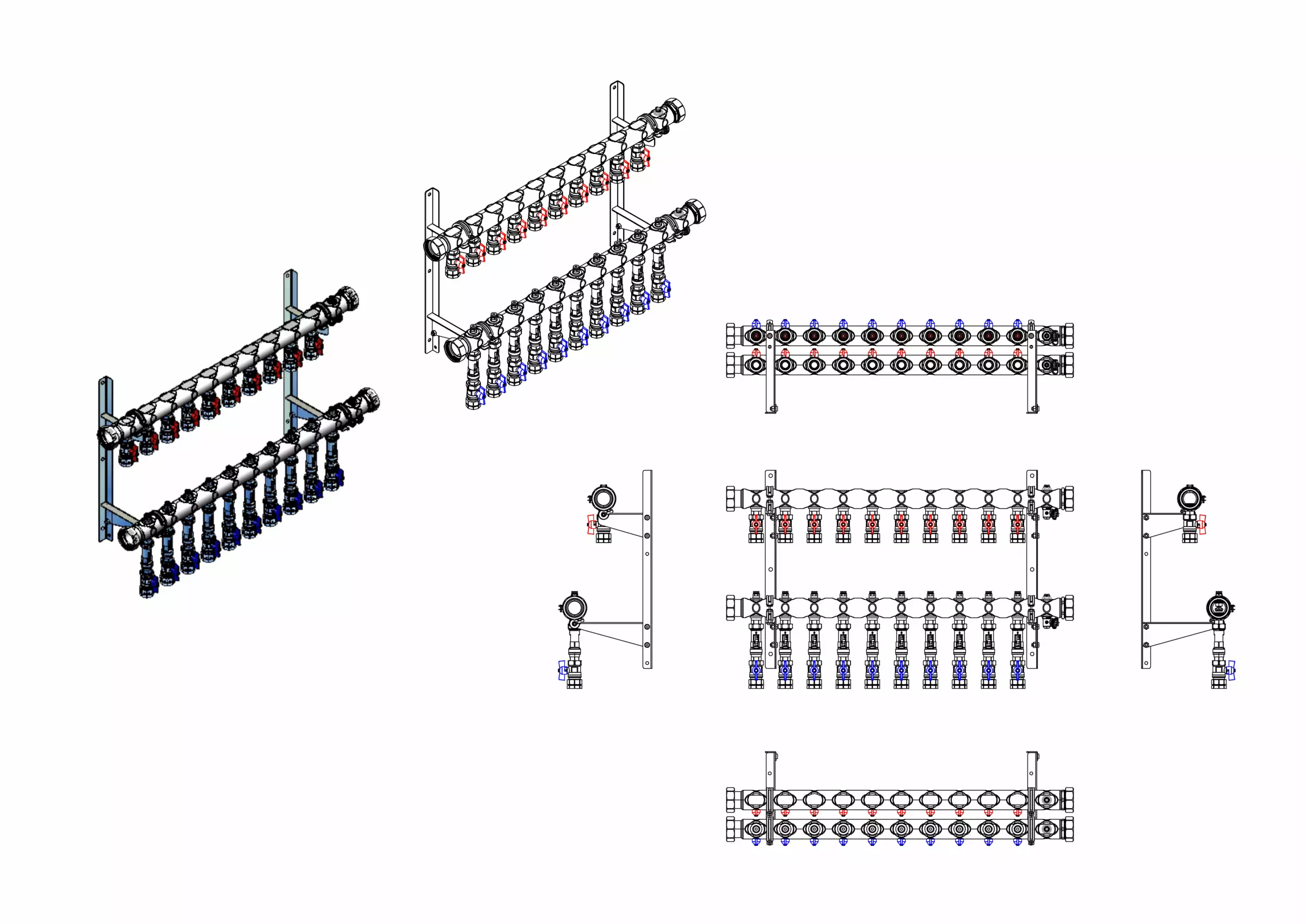

strawa Industrie- und Soleverteiler e-class 38-KLV 25 10 Hkr.
strawa Industrie- und Soleverteiler e-class 38-KLV 25 10 Hkr.,BxHxT: 935x600x258 mm, Kugelhähne mit Klemmverschraubung 25 mm im VL und RL, Durchlussanzeiger u. integr. Reg.ventile im RL, SFE-Ventil. im VL + RL, Doppelwandh. 300mm
Artikelnummer: 52-253810
Warengruppe: 52
Listenpreis: 2.096,00 €
strawa Industrie- und Soleverteiler e-class 38-KLV 25 10 Hkr.
mit Klemmverschraubung pro Heizkreis
/produktgruppe/mit-klemmverschraubung-pro-heizkreis
52-253810
Beschreibung
Artikeldaten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext
strawa Industrie- und Soleverteiler e-class 38-KLV 25 10 Hkr.
strawa Industrie- und Soleverteiler e-class 38-KLV 25 10 Hkr.- Beschreibung:
Der Anschlussverteiler für Flächenheizung, -kühlung und Soleanwendungen ermöglicht einen präzisen hydraulischen Abgleich der Heizkreise durch integrierte Regulierventile pro Heizkreis. Jeder Heizkreis ist mit einem Durchflussanzeiger und Klemmverschraubungen ausgestattet. - Einsatzbereich:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
- Bestandteile:
- Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4" Kugelhähne (Flügelgriff rot) pro Heizkreis
- Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) und angehangene 3/4" Kugelhähne (Flügelgriff blau) pro Heizkreis
- Dichtungen:
- Primärseite: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS 3825 gelb
- Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübel
- Verteilerbalken:
- Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
- Anschluesse:
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 25 für PE- und PVC-Rohre inklusive Stützhülse
Artikelspezifikation:
10 Heizkreise
Artikelabmessung: B x H x T: 935 x 600 x 258 mm
Artikelgewicht: 19,847 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Industrie- und Soleverteiler e-class 38-KLV 25 10 Hkr.
- Beschreibung:
Der Anschlussverteiler für Flächenheizung, -kühlung und Soleanwendungen ermöglicht einen präzisen hydraulischen Abgleich der Heizkreise durch integrierte Regulierventile pro Heizkreis. Jeder Heizkreis ist mit einem Durchflussanzeiger und Klemmverschraubungen ausgestattet. - Einsatzbereich:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
- Bestandteile:
- Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4" Kugelhähne (Flügelgriff rot) pro Heizkreis
- Rücklaufbalken mit angehangene Durchflussanzeigern 4-15 l/min (auf Anfrage 10-40 l/min), integrierte einstellbare und abstellbare Regulierventile (Kvs=4,16 m³/h) und angehangene 3/4" Kugelhähne (Flügelgriff blau) pro Heizkreis
- Dichtungen:
- Primärseite: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS 3825 gelb
- Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübel
- Verteilerbalken:
- Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
- Anschluesse:
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite Klemmverschraubung DN 25 für PE- und PVC-Rohre inklusive Stützhülse
Artikelspezifikation:
10 Heizkreise
Artikelabmessung: B x H x T: 935 x 600 x 258 mm
Artikelgewicht: 19,847 kg
GTIN: 4061323027583
Warennummer: 84818079
Werksartikelnummer: 52-253810
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-253810
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Industrie- und Soleverteiler
e-class 38-KLV 25 10 Hkr.
Kugelhähne mit Klemmverschraubung 25 mm im Vor- und Rücklaufbalken, Durchlussanzeiger 4-15 l/min und integrierte Regulierventile im Rücklaufbalken, Spül-, Füll- und Entleerventil im Vor- und Rücklaufbalken, Doppelwandhalter 300mm
10 Heizkreise
Abmessung B x H x T:
935 x 600 x 258 mm
Artikelgewicht: 19,847 kg
Werksartikelnummer: 52-253810
Warennummer: 84818079
Warengruppe: 52
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323027583
Listenpreis2.096,00 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818079
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieNein
Artikelabmessungen
Breite (mm)935
Höhe (mm)600
Tiefe (mm)258
Gewicht (kg)19,847
Verpackungsabmessungen
Breite (mm)370
Höhe (mm)170
Tiefe (mm)920
Gewicht (kg)21,891
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser nein
Geeignet für Heizungswasser ja
Geeignet für Kühlwasser ja
Geeignet für Pressluft nein
Geeignet für Glykol ja
Geeignet für Ethanol nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 2 Zoll (50)
Form Endstück mit geraden Abzweigen
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 2 Zoll (50)
Anschluss 2 sonstige
Anzahl der Abzweige 10
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen DN 25
Anschluss Abzweigungen Klemmring
Abstand zwischen den Abzweigungen 80 mm
Unterschiedliche Abstände zwischen Abzweigungen nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Systemgebunden nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil nein
Mit Entlüftung ja
Mit Wandbefestigungsbügel ja
Mit Befestigungsmaterial nein
Mit Füßen nein
Mit verstellbaren Bodenstützen nein
Mit Isolierung nein
Breite 935 mm
Höhe 600 mm
Tiefe 258 mm
Venturidüse ohne
Typenzulassung nach BBR/EKS nein
