strawa Industrie- und Soleverteiler e-class 37-1'' 15 Hkr. BxHxT: 1335 x 545 x 258 mm 1"Kugelhähne im VL und RL, Spül-, Füll- und Entleerv. u Entlüftungsv. im VL + RL, Doppelwandhalter 300mm m. Schrauben u Dübeln
Artikelnummer: 52-153715
Listenpreis: 1.805,30 €
strawa Industrie- und Soleverteiler e-class 37-1'' 15 Hkr.
ohne Klemmverschraubung pro Heizkreis
/produktgruppe/ohne-klemmverschraubung-pro-heizkreis-3
52-153715

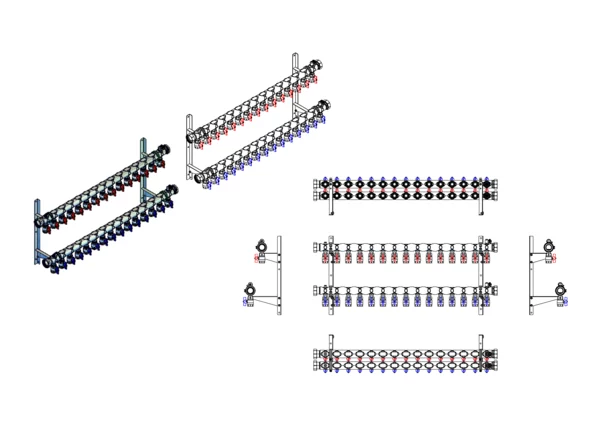

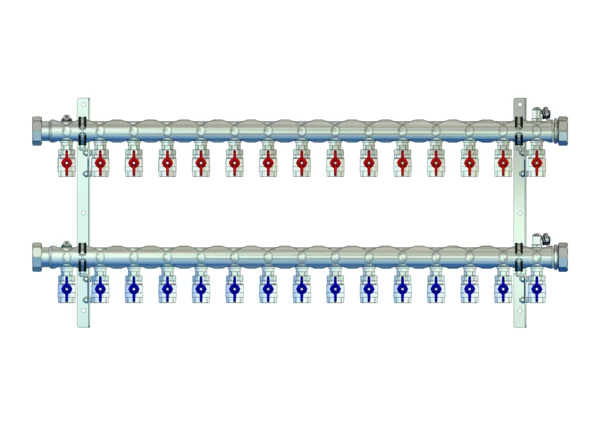

strawa Industrie- und Soleverteiler e-class 37-1'' 15 Hkr.
Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
Heizkreise im Vor- und Rücklauf absperrbar.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 1'' Kugelhähne pro Heizkreis, Flügelgriff rot
- Rücklaufbalken mit angehangene 1'' Kugelhähne pro Heizkreis, Flügelgriff blau
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 1'' Innengewinde
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt
Abmessung (Breite x Höhe x Tiefe): 1335 x 545 x 258 mm
Gewicht: 21,307 kg
EAN: 4061323027057
Warennummer: 84818079
Artikelnummer: 52-153715
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-153715
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
strawa Industrie- und Soleverteiler
e-class 37-1'' 15 Hkr.
BxHxT: 1335 x 545 x 258 mm
1"Kugelhähne im Vor- und Rücklaufbalken,
Spül-, Füll- und Entleerventil und
Entlüftungsventil im Vor- und
Rücklaufbalken, Doppelwandhalter 300mm
mit Schrauben u Dübeln
EAN: 4061323027057
Artikelnummer: 52-153715
Warengruppe: 52
Warennummer: 84818079
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
EinheitPCE
GTIN4061323027057
Listenpreis1.805,30 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818079
Standardversand (Tage)3
Batteriegewicht (kg)0
Breite (mm)1335
Höhe (mm)545
Tiefe (mm)258
Gewicht (kg)22,162
Breite (mm)370
Höhe (mm)170
Tiefe (mm)920
Gewicht (kg)22,878
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 2 Zoll (50)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 2 Zoll (50)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 sonstige
Anzahl der Abzweige 15
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 1 Zoll (25)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Innengewinde (metrisch)
Abstand zwischen den Abzweigungen 80 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Ja
Mit Absperrventil Nein
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Nein
Breite 1335 mm
Höhe 545 mm
Tiefe 258 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
