strawa Industrie- und Soleverteiler e-class 37-1“ 14 Hkr.

strawa Industrie- und Soleverteiler e-class 37-1'' 14 Hkr.,BxHxT: 1255 x 545 x 258 mm, 1"Kugelhähne im VL und RL, Spül-, Füll- und Entleerv. u Entlüftungsv. im VL + RL, Doppelwandhalter 300mm m. Schrauben u Dübeln

Kategorie: Industrie- und Soleverteiler ohne Einstellung ohne Klemmverschraubung pro Heizkreis

Artikelnummer: 52-153714

Warengruppe: 52

Listenpreis: 1.728,10 €

Anfragen/Merken

strawa Industrie- und Soleverteiler e-class 37-1“ 14 Hkr.

strawa Industrie- und Soleverteiler e-class 37-1'' 14 Hkr.

Beschreibung
Der Anschlussverteiler ist für Flächenheizungs- und -kühlungssysteme sowie Soleanwendungen ausgelegt. Er ermöglicht es, alle Heizkreise sowohl im Vor- als auch im Rücklauf abzusperren.
Einsatzbereich
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Bestandteile
1. Verteilerbalken:
  - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
  - SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
  - Stutzenabstand 80 mm
  - Vorlaufbalken mit angehangene 1" Kugelhähne pro Heizkreis, Flügelgriff rot
  - Rücklaufbalken mit angehangene 1" Kugelhähne pro Heizkreis, Flügelgriff blau
2. Dichtungen:
  - Primärseite: Flachdichtungen Centellen WS 3820 grün
  - Sekundärseite: Flachdichtungen Centellen RWS 3825 gelb
3. Befestigung:
  - zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
  - Abstand Vor- und Rücklaufbalken 300 mm
  - inklusive Schrauben und Dübel
Technische Daten
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Anschlüsse
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite 1" Innengewinde

14 Heizkreise
Artikelabmessung: B x H x T: 1255 x 545 x 258 mm
Artikelgewicht: 20,942 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Industrie- und Soleverteiler e-class 37-1'' 14 Hkr.

Der Anschlussverteiler ist für Flächenheizungs- und -kühlungssysteme sowie Soleanwendungen ausgelegt. Er ermöglicht es, alle Heizkreise sowohl im Vor- als auch im Rücklauf abzusperren.
14 Heizkreise
Artikelabmessung: B x H x T: 1255 x 545 x 258 mm
Artikelgewicht: 20,942 kg

GTIN: 4061323027040
Warennummer: 84818079
Werksartikelnummer: 52-153714
Warengruppe: Verteiler Industrie- und Sole
URL: https://www.strawa.com/produkt/52-153714

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Industrie- und Soleverteiler
e-class 37-1'' 14 Hkr.

ugelhähne im Vor- und Rücklaufbalken, Spül-, Füll- und Entleerventil und Entlüftungsventil im Vor- und Rücklaufbalken, Doppelwandhalter 300mm mit Schrauben u Dübeln

14 Heizkreise
Abmessung B x H x T:
1255 x 545 x 258 mm
Artikelgewicht: 20,942 kg
Werksartikelnummer: 52-153714
Warennummer: 84818079
Warengruppe: Verteiler Industrie- und Sole

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323027040

Listenpreis1.728,10 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84818079

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)1255

Höhe (mm)545

Tiefe (mm)258

Gewicht (kg)20,942

Verpackungsabmessungen

Breite (mm)370

Höhe (mm)170

Tiefe (mm)920

Gewicht (kg)22,986

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser nein

Geeignet für Heizungswasser ja

Geeignet für Kühlwasser ja

Geeignet für Pressluft nein

Geeignet für Glykol ja

Geeignet für Ethanol nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 2 Zoll (50)

Form Endstück mit geraden Abzweigen

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 2 Zoll (50)

Anschluss 2 sonstige

Anzahl der Abzweige 14

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 1 Zoll (25)

Anschluss Abzweigungen Innengewinde (metrisch)

Abstand zwischen den Abzweigungen 80 mm

Unterschiedliche Abstände zwischen Abzweigungen nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 90 °C

Systemgebunden nein

Mit Füll- und Entleerungshahn ja

Mit Absperrventil nein

Mit Entlüftung ja

Mit Wandbefestigungsbügel ja

Mit Befestigungsmaterial nein

Mit Füßen nein

Mit verstellbaren Bodenstützen nein

Mit Isolierung nein

Breite 1255 mm

Höhe 545 mm

Tiefe 258 mm

Venturidüse ohne

Typenzulassung nach BBR/EKS nein

Downloads

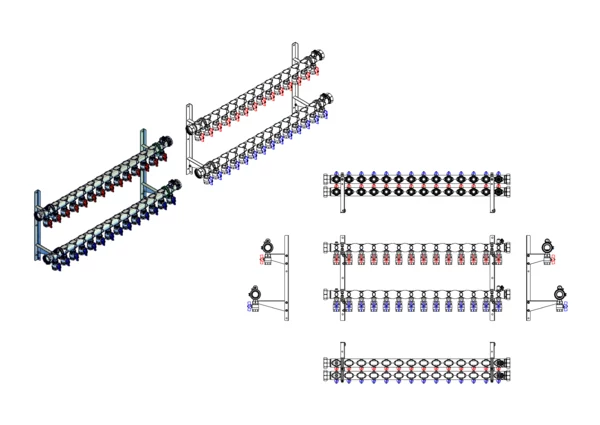

Strichzeichnung

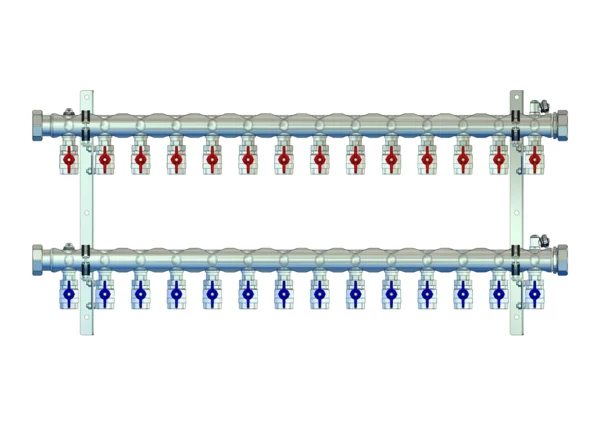

Bild-3D
