strawa Industrie- und Soleverteiler e-class 38 9 Hkr.
strawa Industrie- und Soleverteiler e-class 38 9 Hkr.,BxHxT: 855 x 599 x 258 mm, 3/4"Kugelhähne im VL und Tacosetter Inline 4-15 l/min im RL, Spül-, Füll- und Entleerv. u Entlüftungsv. im VL + RL, Doppelwandhalter 300mm m. Schrauben u Dübeln
Artikelnummer: 52-053809
Warengruppe: 52
Listenpreis: 2.134,50 €
strawa Industrie- und Soleverteiler e-class 38 9 Hkr.
ohne Klemmverschraubung pro Heizkreis
/produktgruppe/ohne-klemmverschraubung-pro-heizkreis
52-053809
Beschreibung
Artikeldaten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext

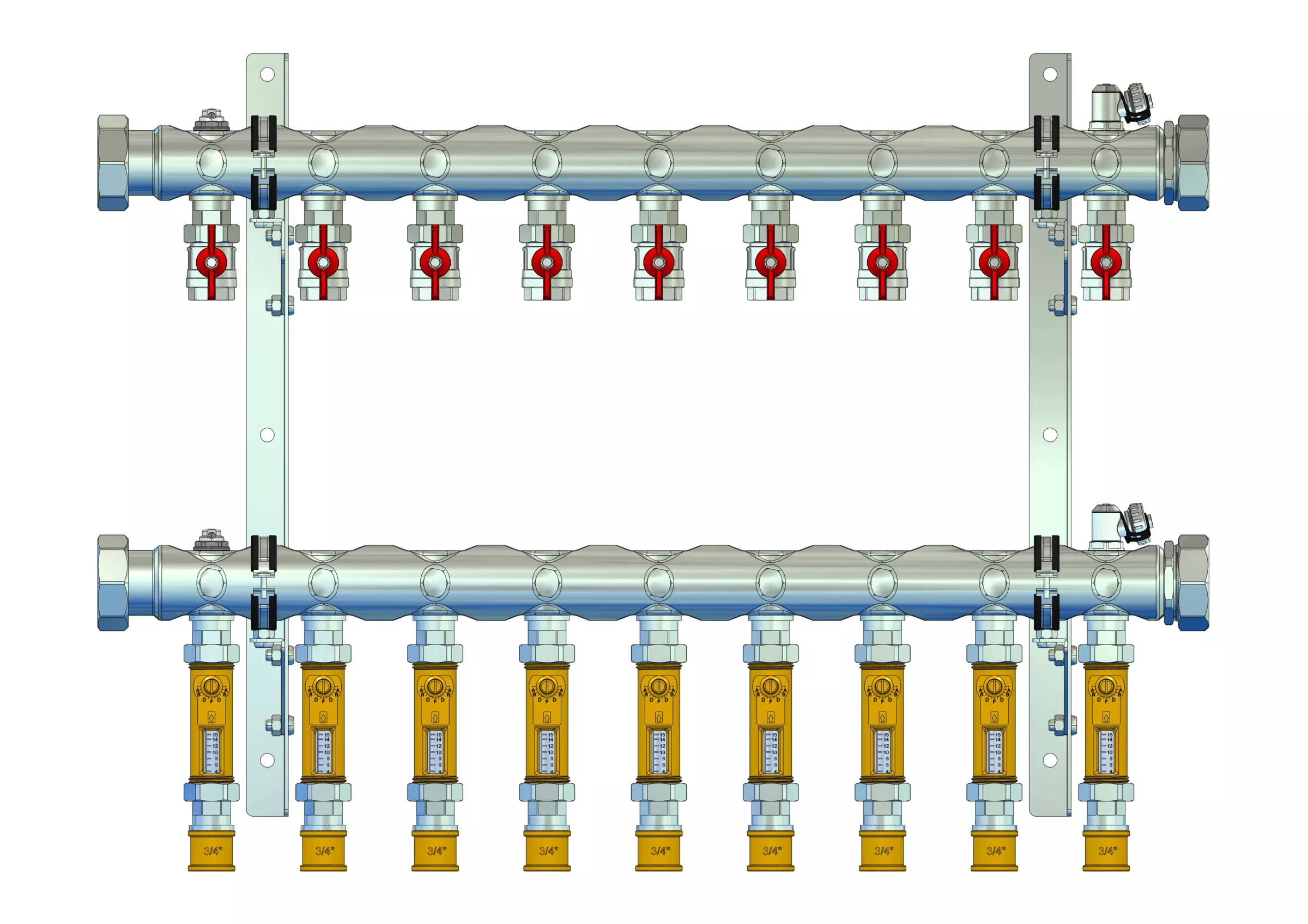

strawa Industrie- und Soleverteiler e-class 38 9 Hkr.
strawa Industrie- und Soleverteiler e-class 38 9 Hkr.- Beschreibung
Der Anschlussverteiler für Flächenheizung, -kühlung und Soleanwendungen gewährleistet einen präzisen hydraulischen Abgleich der Heizkreise durch angehangene, manuell einstellbare und absperrbare Durchflussanzeiger pro Heizkreis. - Einsatzbereich
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
- Bestandteile
- Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff rot
- Rücklaufbalken mit angehangene Durchflussanzeiger Tacosetter Inline 100 4-15 l/min (Kvs=5,0 m³/h), auf Anfrage 8-30 l/min bzw. 10-40 l/min) pro Heizkreis
- Dichtungen:
- Primärseite: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS 3825 gelb
- Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübel
- Verteilerbalken:
- Technische Daten
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
- Anschlüsse
- Primärseite 2" Überwurfmutter flachdichtend
- Sekundärseite 3/4" Innengewinde
9 Heizkreise

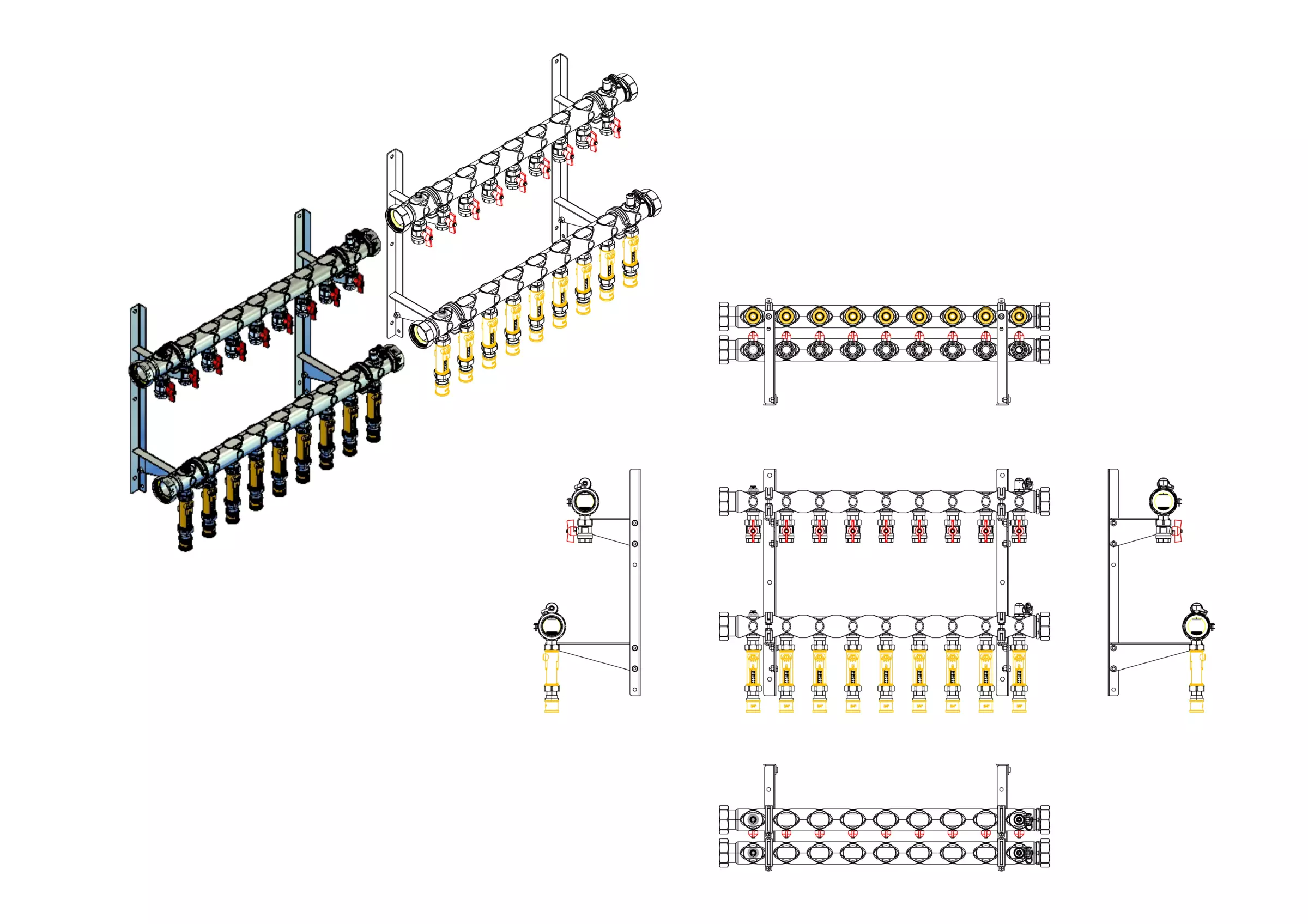

Artikelabmessung: B x H x T: 855 x 599 x 258 mm
Artikelgewicht: 14,555 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Industrie- und Soleverteiler e-class 38 9 Hkr.
Der Anschlussverteiler für Flächenheizung, -kühlung und Soleanwendungen gewährleistet einen präzisen hydraulischen Abgleich der Heizkreise durch angehangene, manuell einstellbare und absperrbare Durchflussanzeiger pro Heizkreis.
9 Heizkreise
Artikelabmessung: B x H x T: 855 x 599 x 258 mm
Artikelgewicht: 14,555 kg
GTIN: 4061323026135
Warennummer: 84818079
Werksartikelnummer: 52-053809
Warengruppe: Verteiler Industrie- und Sole
URL: https://www.strawa.com/produkt/52-053809
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Industrie- und Soleverteiler
e-class 38 9 Hkr.
- Kugelhähne im Vorlaufbalken und Tacosetter Inline 4-15 l/min im Rücklaufbalken, Spül-, Füll- und Entleerventil und Entlüftungsventil im Vor- und Rücklaufbalken, Doppelwandhalter 300mm mit Schrauben u Dübeln
9 Heizkreise
Abmessung B x H x T:
855 x 599 x 258 mm
Artikelgewicht: 14,555 kg
Werksartikelnummer: 52-053809
Warennummer: 84818079
Warengruppe: Verteiler Industrie- und Sole
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323026135
Listenpreis2.134,50 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818079
Standardversand (Tage)4
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)855
Höhe (mm)599
Tiefe (mm)258
Gewicht (kg)14,555
Verpackungsabmessungen
Breite (mm)370
Höhe (mm)170
Tiefe (mm)920
Gewicht (kg)16,14
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser nein
Geeignet für Heizungswasser ja
Geeignet für Kühlwasser ja
Geeignet für Pressluft nein
Geeignet für Glykol ja
Geeignet für Ethanol nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 2 Zoll (50)
Form Endstück mit geraden Abzweigen
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 2 Zoll (50)
Anschluss 2 sonstige
Anzahl der Abzweige 9
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Anschluss Abzweigungen Innengewinde (metrisch)
Abstand zwischen den Abzweigungen 80 mm
Unterschiedliche Abstände zwischen Abzweigungen nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Systemgebunden nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil nein
Mit Entlüftung ja
Mit Wandbefestigungsbügel ja
Mit Befestigungsmaterial nein
Mit Füßen nein
Mit verstellbaren Bodenstützen nein
Mit Isolierung nein
Breite 855 mm
Höhe 599 mm
Tiefe 258 mm
Venturidüse ohne
Typenzulassung nach BBR/EKS nein
