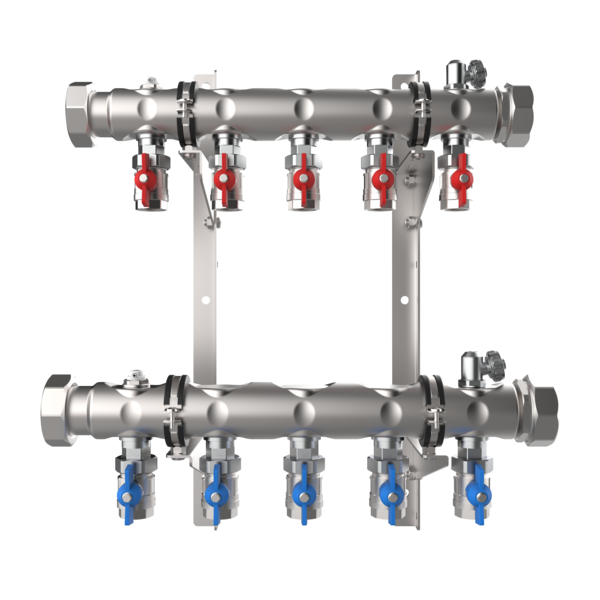

Produktbild

strawa Industrie- und Soleverteiler
e-class 37-3/4'' 13 Hkr.

strawa Industrie- und Soleverteiler e-class 37-3/4'' 13 Hkr. BxHxT: 1175 x 545 x 258 mm 3/4"Kugelhähne im VL und RL, Spül-, Füll- und Entleerv. u Entlüftungsv. im VL + RL, Doppelwandhalter 300mm m. Schrauben u Dübeln

Artikelnummer: 52-053713

Listenpreis: 1.350,30 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext

strawa Industrie- und Soleverteiler e-class 37-3/4'' 13 Hkr.

Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
Heizkreise im Vor- und Rücklauf absperrbar.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff rot
- Rücklaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff blau
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 3/4'' Innengewinde
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt

strawa Industrie- und Soleverteiler e-class 37-3/4'' 13 Hkr.

Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
Heizkreise im Vor- und Rücklauf absperrbar.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff rot
- Rücklaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff blau
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 3/4'' Innengewinde
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt

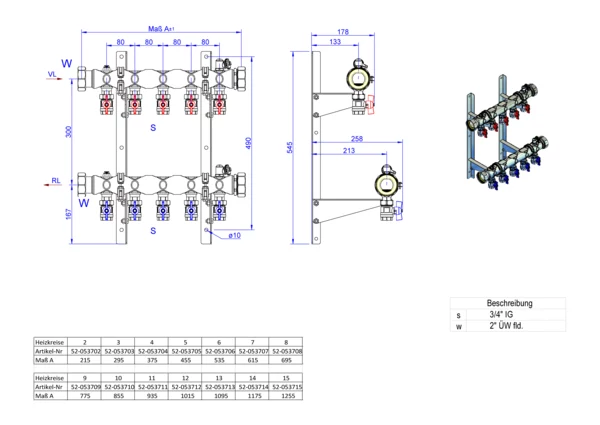

Abmessung (Breite x Höhe x Tiefe): 1175 x 545 x 258 mm
Gewicht: 15,748 kg
EAN: 4061323026029
Warennummer: 84818079
Artikelnummer: 52-053713
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-053713

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa Industrie- und Soleverteiler
e-class 37-3/4'' 13 Hkr.
BxHxT: 1175 x 545 x 258 mm
3/4"Kugelhähne im Vor- und
Rücklaufbalken, Spül-, Füll- und
Entleerventil und Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 300mm mit Schrauben u
Dübeln

EAN: 4061323026029
Artikelnummer: 52-053713
Warengruppe: 52
Warennummer: 84818079

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323026029

Listenpreis1.350,30 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818079

Standardversand (Tage)4

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)1175

Höhe (mm)545

Tiefe (mm)258

Gewicht (kg)1

Verpackungsabmessungen

Breite (mm)370

Höhe (mm)170

Tiefe (mm)920

Gewicht (kg)1

Merkmale

Klassifizierung ETIM 9

Geeignet für Trinkwasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenninnendurchmesser Anschluss 1 2 Zoll (50)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 2 Zoll (50)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 sonstige

Anzahl der Abzweige 13

Anzahl der Verzweigungsrichtungen 1

Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Innengewinde (metrisch)

Abstand zwischen den Abzweigungen 80 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 90 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Nein

EF021573 Nein

Mit Isolierung Nein

Breite 1175 mm

Höhe 545 mm

Tiefe 258 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

EFNL0003 -

Typenzulassung nach BBR/EKS Nein
