strawa Industrie- und Soleverteiler
e-class 34 5 Hkr.
strawa Industrie- und Soleverteiler e-class 34 5 Hkr. BxHxT: 535 x 545 x 258 mm 3/4"Kugelhähne im VL und absperrbare Regulierventile im RL, Spül-, Füll- und Entleerv. u Entlüftungsv. im VL + RL, Doppelwandhalter 300mm m. Schrauben u Dübeln
Kategorie: Industrie- und Soleverteiler man. hydr. Abgleich am Regulierventil
Artikelnummer: 52-053405
Listenpreis: 808,20 €
strawa Industrie- und Soleverteiler e-class 34 5 Hkr.
ohne Klemmverschraubung pro Heizkreis
/produktgruppe/ohne-klemmverschraubung-pro-heizkreis
52-053405
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
Beschreibung

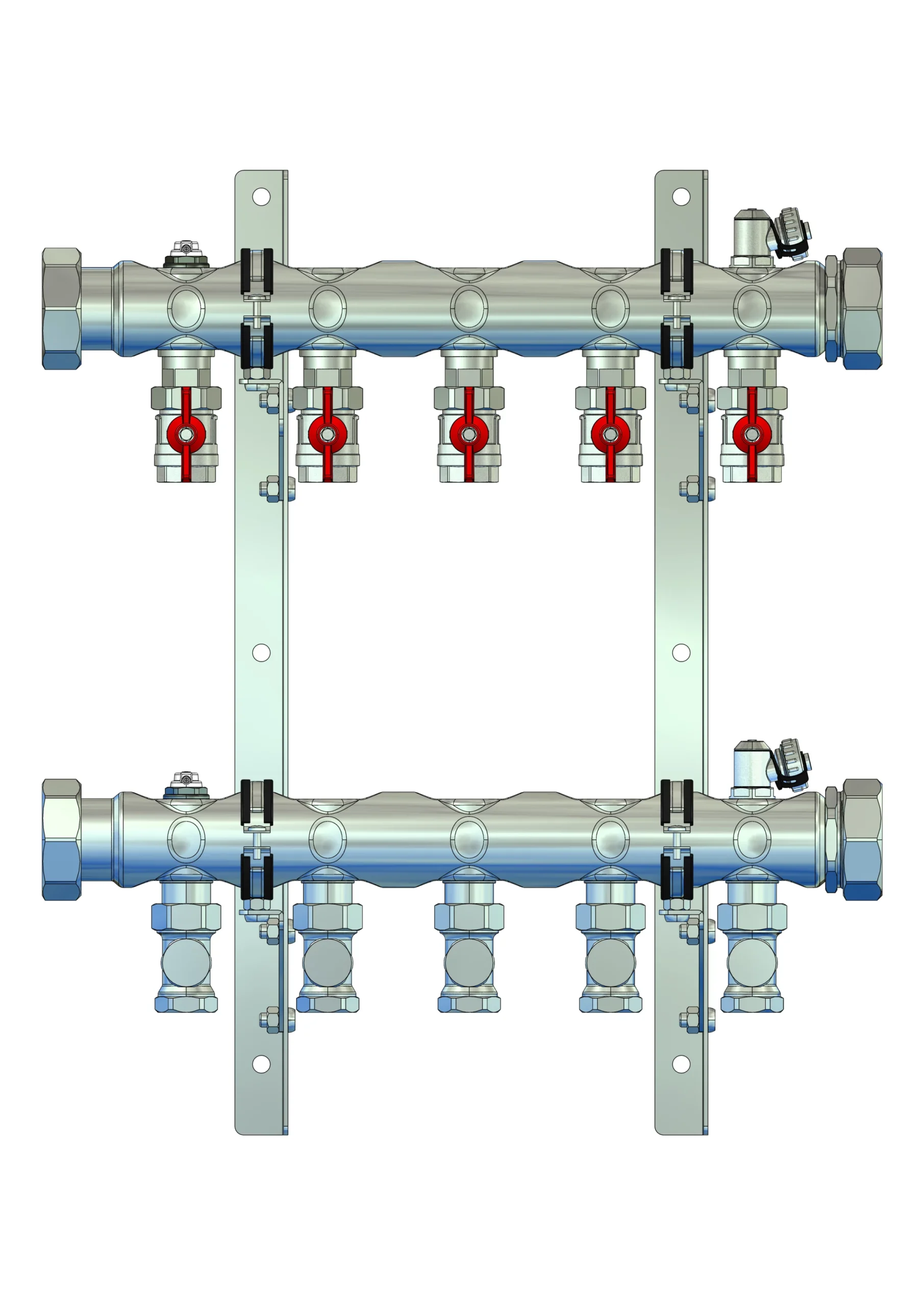

strawa Industrie- und Soleverteiler e-class 34 5 Hkr.
Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,gewährleistet hydraulischen Abgleich über manuell angehangene Regulierventile pro Heizkreis.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
bestehend aus:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff rot
- Rücklaufbalken mit angehangene mechanische Regulierventile (Kvs=2,97 m³/h) pro Heizkreis
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 3/4'' Innengewinde
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt
Ausschreibungstext
strawa Industrie- und Soleverteiler e-class 34 5 Hkr.
Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
gewährleistet hydraulischen Abgleich über manuell angehangene Regulierventile pro Heizkreis.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
bestehend aus:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff rot
- Rücklaufbalken mit angehangene mechanische Regulierventile (Kvs=2,97 m³/h) pro Heizkreis
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 3/4'' Innengewinde
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt
Abmessung (Breite x Höhe x Tiefe): 535 x 545 x 258 mm
Gewicht: 9,102 kg
EAN: 4061323025459
Warennummer: 84818079
Artikelnummer: 52-053405
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-053405
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Langtext
strawa Industrie- und Soleverteiler
e-class 34 5 Hkr.
BxHxT: 535 x 545 x 258 mm
3/4"Kugelhähne im Vorlaufbalken und
absperrbare Regulierventile im
Rücklaufbalken, Spül-, Füll- und
Entleerventil und Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 300mm mit Schrauben u
Dübeln
EAN: 4061323025459
Artikelnummer: 52-053405
Warengruppe: 52
Warennummer: 84818079
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323025459
Listenpreis808,20 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818079
Standardversand (Tage)4
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)535
Höhe (mm)545
Tiefe (mm)258
Gewicht (kg)9,104
Verpackungsabmessungen
Breite (mm)370
Höhe (mm)170
Tiefe (mm)650
Gewicht (kg)9,794
Merkmale
Klassifizierung ETIM 8
Geeignet für Trinkwasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Form Endstück mit geraden Abzweigen
Nenninnendurchmesser Anschluss 1 2 Zoll (50)
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 2 Zoll (50)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 sonstige
Anzahl der Abzweige 5
Anzahl der Verzweigungsrichtungen 1
Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Innengewinde (metrisch)
Abstand zwischen den Abzweigungen 80 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll-/Entleerungshahn Ja
Mit Absperrventil Nein
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit Isolierung Nein
Breite 535 mm
Höhe 545 mm
Tiefe 258 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
Typenzulassung nach BBR/EKS Nein
Geeignet für Trinkwasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Form Endstück mit geraden Abzweigen
Nenninnendurchmesser Anschluss 1 2 Zoll (50)
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 2 Zoll (50)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 sonstige
Anzahl der Abzweige 5
Anzahl der Verzweigungsrichtungen 1
Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Innengewinde (metrisch)
Abstand zwischen den Abzweigungen 80 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll-/Entleerungshahn Ja
Mit Absperrventil Nein
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit Isolierung Nein
Breite 535 mm
Höhe 545 mm
Tiefe 258 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
Typenzulassung nach BBR/EKS Nein
