strawa Industrie- und Soleverteiler
e-class 34 3 Hkr.

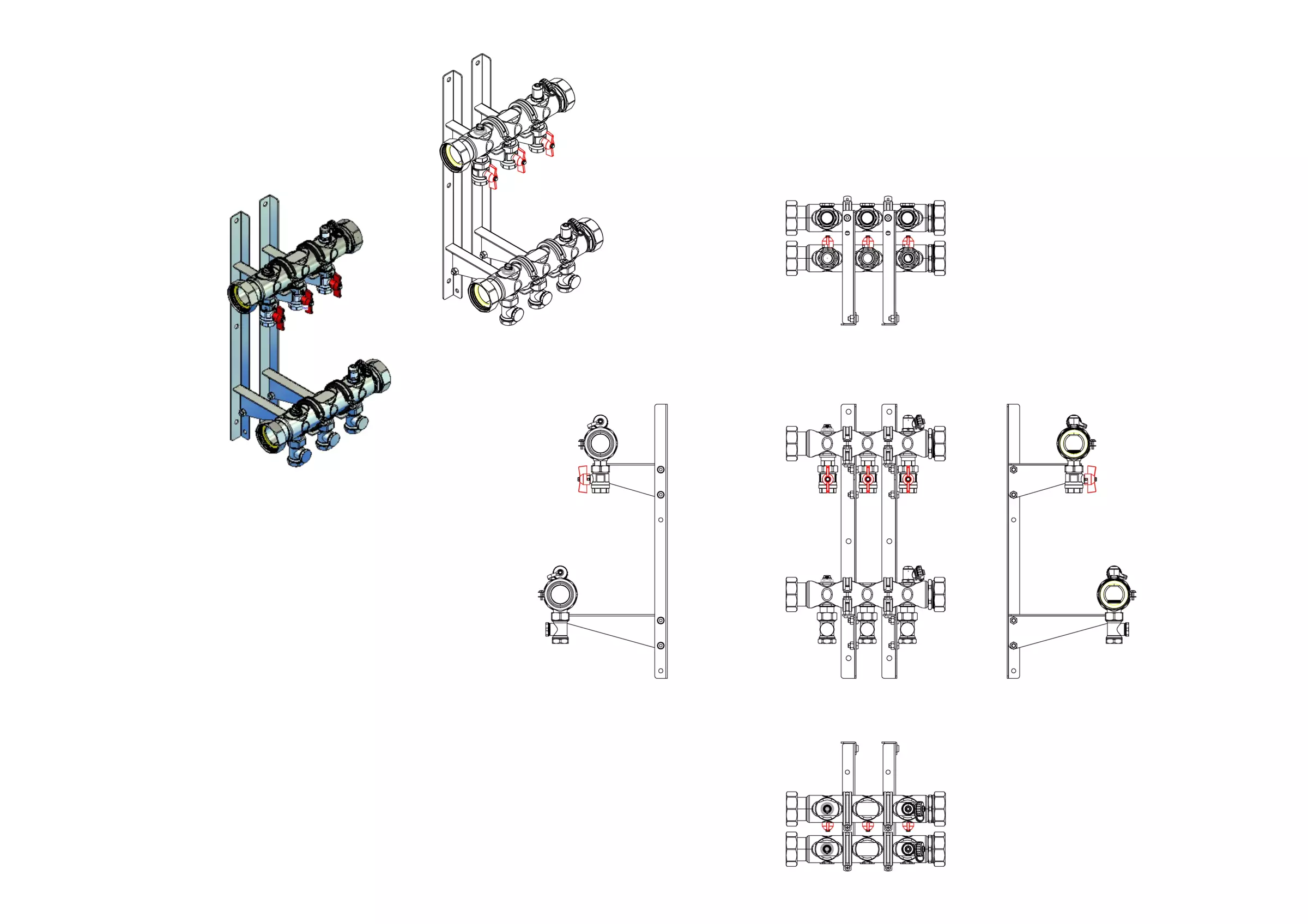

strawa Industrie- und Soleverteiler e-class 34 3 Hkr. BxHxT: 375 x 545 x 258 mm 3/4"Kugelhähne im VL und absperrbare Regulierventile im RL, Spül-, Füll- und Entleerv. u Entlüftungsv. im VL + RL, Doppelwandhalter 300mm m. Schrauben u Dübeln

Kategorie: Industrie- und Soleverteiler man. hydr. Abgleich am Regulierventil

Artikelnummer: 52-053403

Listenpreis: 598,30 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

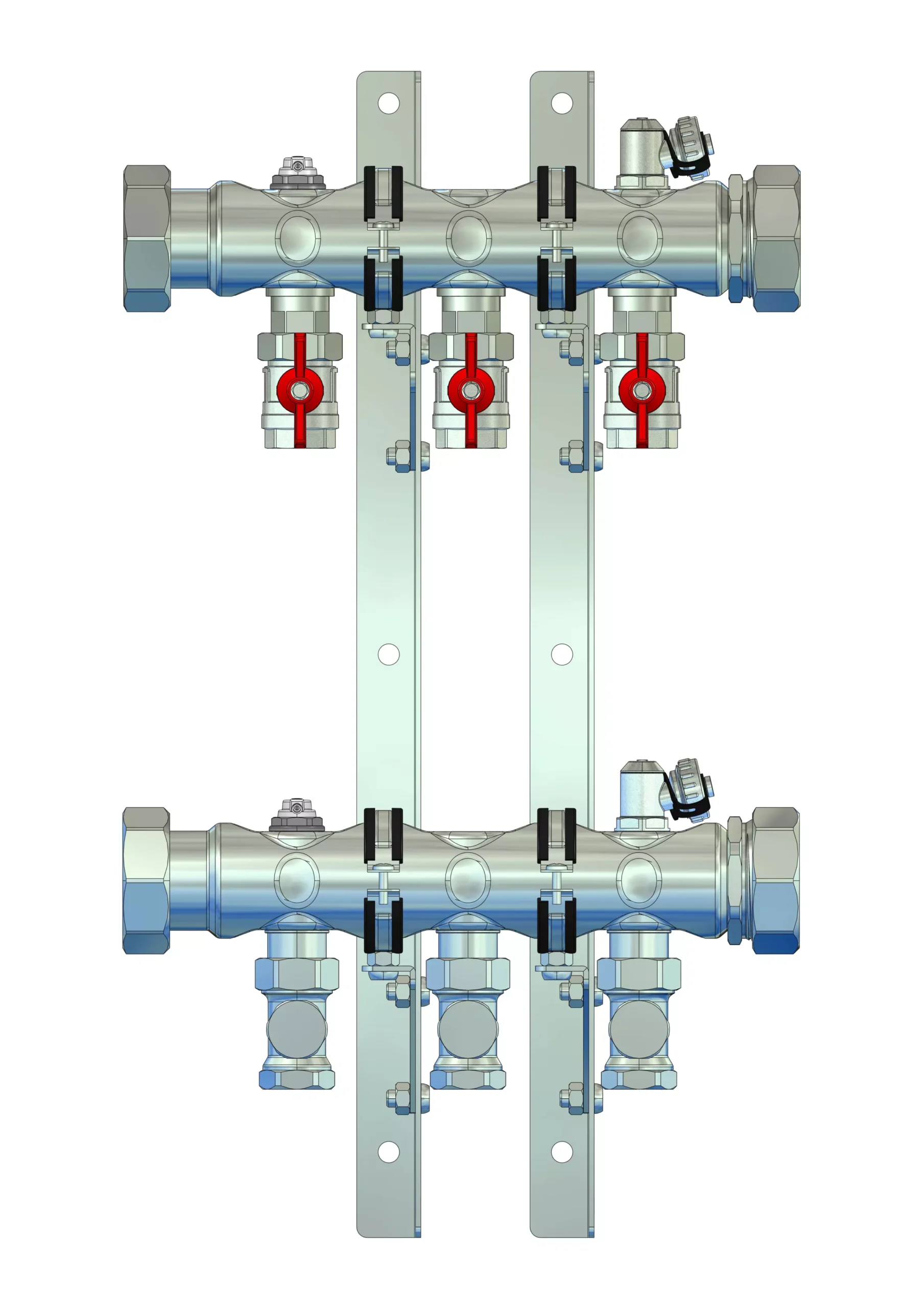

strawa Industrie- und Soleverteiler e-class 34 3 Hkr.

Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
gewährleistet hydraulischen Abgleich über manuell angehangene Regulierventile pro Heizkreis.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff rot
- Rücklaufbalken mit angehangene mechanische Regulierventile (Kvs=2,97 m³/h) pro Heizkreis
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 3/4'' Innengewinde
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt

Ausschreibungstext

strawa Industrie- und Soleverteiler e-class 34 3 Hkr.

Anschlussverteiler für Flächenheizung bzw. -kühlung und Soleanwendungen,
gewährleistet hydraulischen Abgleich über manuell angehangene Regulierventile pro Heizkreis.
Techische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 90 °C
- max. Volumenstrom: 6,44 m³/h
Bauteile:
Verteilerbalken:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32, Material 1.4301
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Stutzenabstand 80 mm
- Vorlaufbalken mit angehangene 3/4'' Kugelhähne pro Heizkreis, Flügelgriff rot
- Rücklaufbalken mit angehangene mechanische Regulierventile (Kvs=2,97 m³/h) pro Heizkreis
Befestigung:
- zwei Doppelwandkonsolen, mit Schalldämmeinlage (erfüllt DIN 4109)
- Abstand Vor- und Rücklaufbalken 300 mm
- inklusive Schrauben und Dübeln
Anschlüsse:
- Primärseite 2'' Überwurfmutter flachdichtend
- Sekundärseite 3/4'' Innengewinde
Dichtungen:
- Primärseiete: Flachdichtungen Centellen WS 3820 grün
- Sekundärseite: Flachdichtungen Centellen RWS3825 gelb
Durchflussmedium:
- Heizwasser und Kühlwasser gemäß VDI 2035 bzw. ÖNORM H5195-1
- Glykol-Wassermischung bis 50 %
Verteiler werkseitig druckgepüft und lose im Schutzkarton verpackt

Abmessung (Breite x Höhe x Tiefe): 375 x 545 x 258 mm
Gewicht: 7,018 kg
EAN: 4061323025435
Warennummer: 84818079
Artikelnummer: 52-053403
Warengruppe: 52
URL: https://www.strawa.com/produkt/52-053403

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Langtext

strawa Industrie- und Soleverteiler
e-class 34 3 Hkr.
BxHxT: 375 x 545 x 258 mm
3/4"Kugelhähne im Vorlaufbalken und
absperrbare Regulierventile im
Rücklaufbalken, Spül-, Füll- und
Entleerventil und Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 300mm mit Schrauben u
Dübeln

EAN: 4061323025435
Artikelnummer: 52-053403
Warengruppe: 52
Warennummer: 84818079

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323025435

Listenpreis598,30 €

Mindesbestellmenge1

ArtikeltypSTD

HerkunftslandDE

Zolltarifnummer84818079

Standardversand (Tage)4

Batteriegewicht (kg)0

Verpackungsabmessungen

Merkmale

Klassifizierung ETIM 9

Geeignet für Trinkwasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenninnendurchmesser Anschluss 1 2 Zoll (50)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 2 Zoll (50)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 sonstige

Anzahl der Abzweige 3

Anzahl der Verzweigungsrichtungen 1

Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Innengewinde (metrisch)

Abstand zwischen den Abzweigungen 80 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 90 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Nein

EF021573 Nein

Mit Isolierung Nein

Breite 375 mm

Höhe 545 mm

Tiefe 258 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

EFNL0003 -

Typenzulassung nach BBR/EKS Nein
