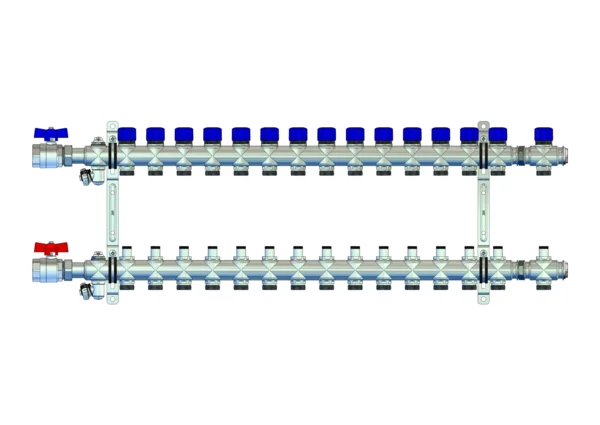

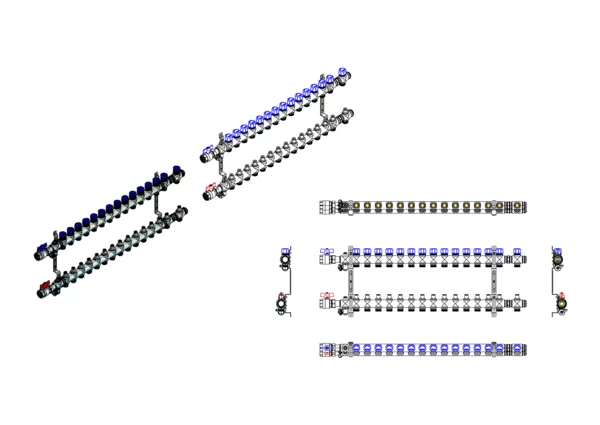

strawa FB-Anschlussverteiler e-class 53 VA 15 Hkr. KH 1“ SFE

strawa FB-Anschlussverteiler e-class 53 VA 15 Hkr. KH 1'' SFE

1. Beschreibung:
   Der Anschlussverteiler für Flächenheizung und -kühlung steht für einen herausragenden hydraulischen Abgleich der Heizkreise durch die Integration von manuell regulierbaren Ventilen im Vorlaufbalken und Ventileinsätzen (M30x1,5) im Rücklaufbalken. Der Primäranschluss beinhaltet eine Anschlussgarnitur ohne Wärmezählervorbereitung zum Absperren des Verteilers.
2. Bestandteile:



   1. Edelstahlverteiler:

      • Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
      • SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
      • Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
      • Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
      • Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 25 (1" IG)
   2. Befestigung:

      • verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
      • zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
      • Abstand der Vor- und Rücklaufverteilerbalken 200 mm
      • Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
   3. Dichtungen:

      • Flachdichtungen Centellen WS 3825 gelb
   4. Beschriftung:

      • selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3. Technische Daten:

   • max. Wärmeleistung: 25 kW bei delta T 10 K,
   • max. Volumenstrom von 2,14 m³/h
   • max. Betriebstemperatur 70 °C
   • max. Betriebsdruck 4 bar
   • Kvs-Wert pro Heizkreis: 1,91 m³/h
4. Anschluesse:



   1. Primäranschluss:

      • 1" IG
      • Anschluss wahlweise von links oder rechts
   2. Sekundäranschluss:

      • Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
