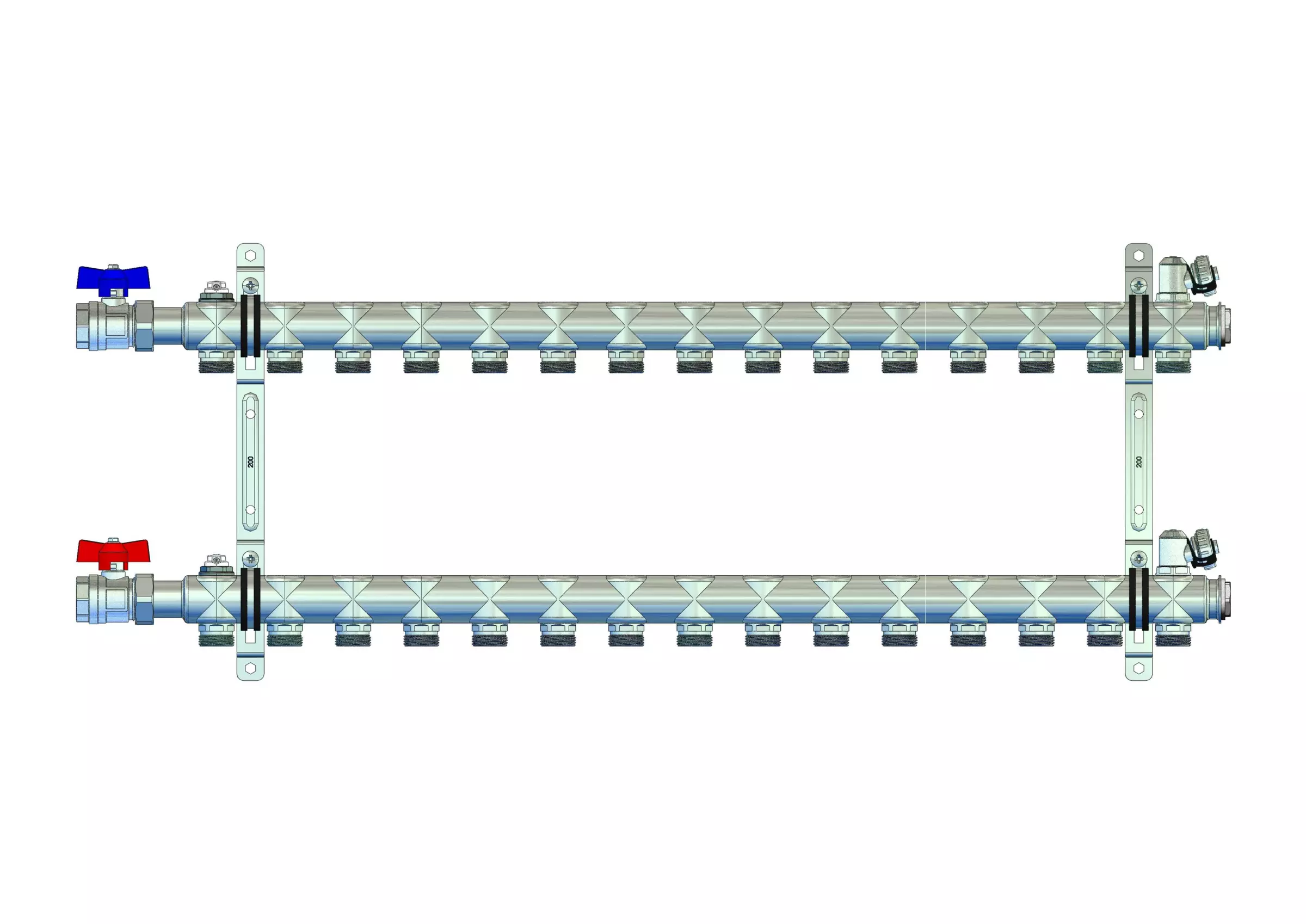

strawa HK-Anschlussverteiler e-class 52 mit SFE, mit 3/4“KH 15 Hkr.

strawa HK-Anschlussverteiler e-class 52 mit SFE, mit 3/4''KH 15 Hkr.

1. Beschreibung:
   Der Anschlussverteiler für den Heizkörperanschluss ist ein Edelstahlverteiler ohne zusätzliche Einbauten in den Heizkreisabgängen. Der Primäranschluss beinhaltet eine Anschlussgarnitur ohne Wärmezählervorbereitung zum Absperren des Verteilers.
2. Bestandteile:



   1. Edelstahlverteiler:

      • Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
      • SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
      • Vorlaufbalken und Rücklaufbalken ohne Absperr- bzw. Regulierventile
      • Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4" IG)
   2. Befestigung:

      • verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
      • zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
      • Abstand der Vor- und Rücklaufverteilerbalken 200 mm
      • Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
   3. Dichtungen:

      • Flachdichtungen
   4. Beschriftung:

      • selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3. Technische Daten:

   • max. Wärmeleistung: 50 kW bei delta T 20 K
   • max. Volumenstrom von 2,14 m³/h
   • max. Betriebstemperatur 80 (100) °C
   • max. Betriebsdruck 6 bar
   • Kvs-Wert pro Heizkreis: 1,89 m³/h
4. Anschlüsse:



   1. Primäranschluss:

      • 3/4" IG
      • Anschluss wahlweise von links oder rechts
   2. Sekundäranschluss:

      • Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
      • Anschluss nach oben oder unten

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
