Produktbild

strawa Erweiterungskreis
e-class 63 4 Hkr.

strawa Erweiterungskreis e-class 63 4 Hkr. BxHxT: 230 x 304 x 54 mm für FB-Anschlussverteiler e-class 63

Artikelnummer: 51-006394

Listenpreis: 189,20 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

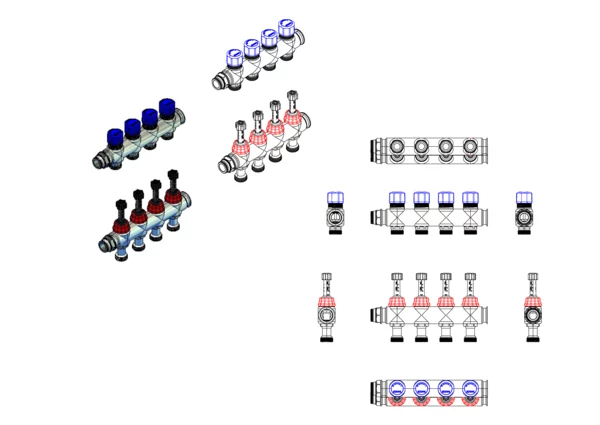

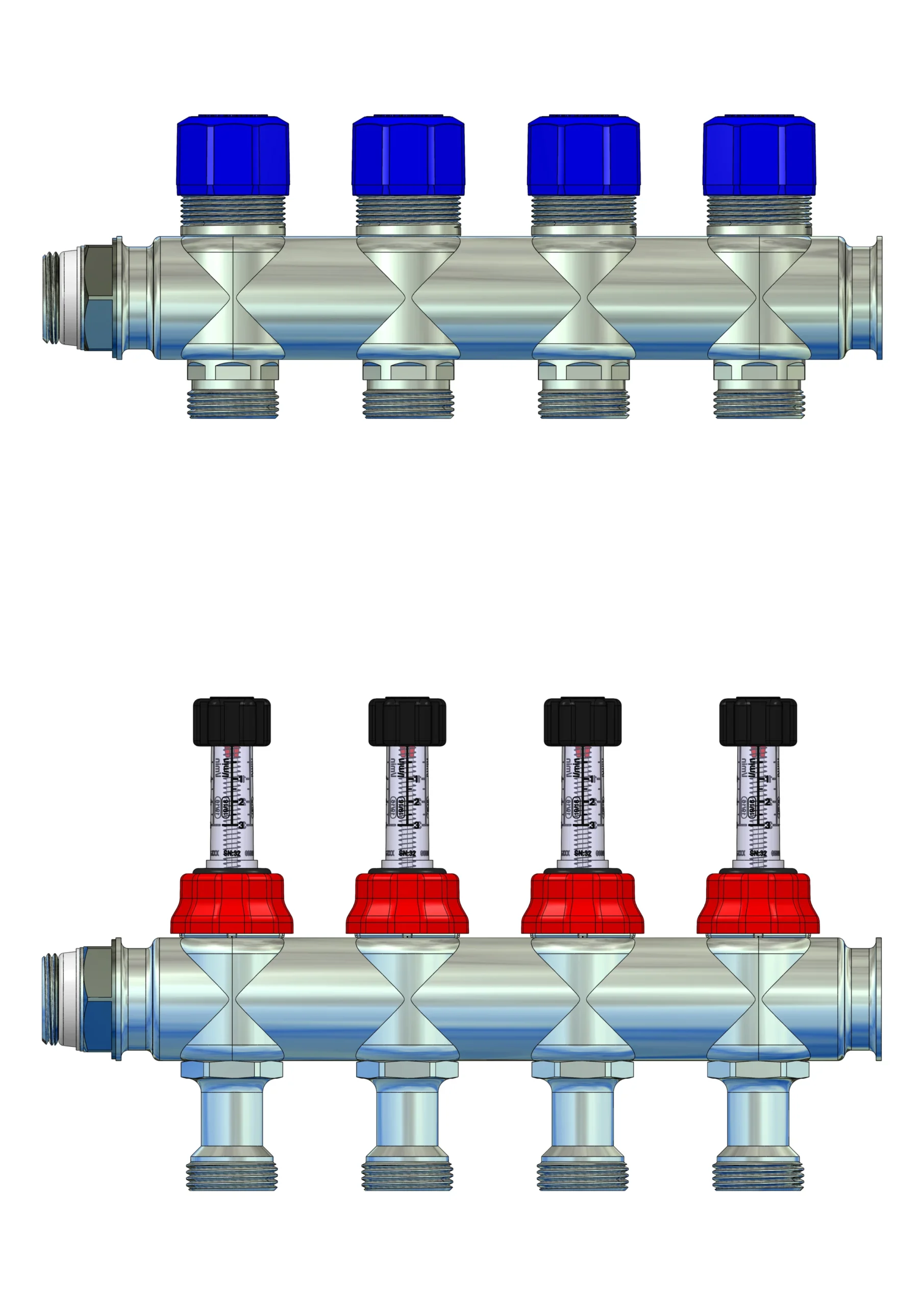

strawa Erweiterungskreis e-class 63 4 Hkr.

Erweiterungskreis für Anschlussverteiler e-class 63
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA Anschlussgewinde M30x1,5 (Kvs=2,56 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

Der Erweiterungskreis dient zur nachträglichen Aufstockung der Heizkreise am FBH-Anschlussverteiler e-class 63.
Der Erweiterungskreis kann am Ende des Verteilers montiert werden.

Für die Funktion des Verteilers müssen Stellantriebe montiert werden.

strawa Erweiterungskreis e-class 63 4 Hkr.

Erweiterungskreis für Anschlussverteiler e-class 63
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA Anschlussgewinde M30x1,5 (Kvs=2,56 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

Abmessung (Breite x Höhe x Tiefe): 230 x 304 x 54 mm
Gewicht: 1,575 kg
EAN: 4061323018208
Warennummer: 84818059
Artikelnummer: 51-006394
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-006394

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa Erweiterungskreis
e-class 63 4 Hkr.
BxHxT: 230 x 304 x 54 mm
für FB-Anschlussverteiler e-class 63

EAN: 4061323018208
Artikelnummer: 51-006394
Warengruppe: 51
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323018208

Listenpreis189,20 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818059

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)230

Höhe (mm)304

Tiefe (mm)54

Gewicht (kg)1,66

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)380

Gewicht (kg)1,835

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss links/rechts

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Nein

Max. Kühlleistung primär (bei primärer dT = 7K) 5,9 kW

Max. Heizleistung (bei Primär dT = 20K) 16,7 kW

Mediumtemperatur (Dauerbetrieb) -10 - 70 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Nein

Mit Manometer Nein

Mit Füll-/Entleerungshahn Nein

Anzahl der Gruppen sekundär 4

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 180 l/h

Mit thermischem Stellantrieb Nein

Hublänge Antrieb 4 mm

Mit Keramikventil Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 230 mm

Höhe 304 mm

Tiefe 54 mm

Mit Umbau Nein
