strawa HK-Anschlussverteiler
e-class 52 ohne SFE 14 Hkr.

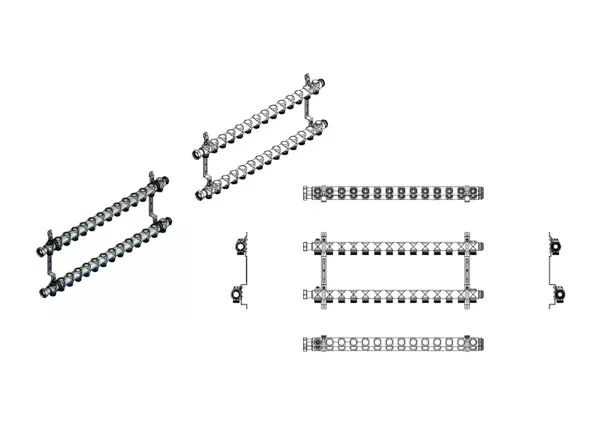

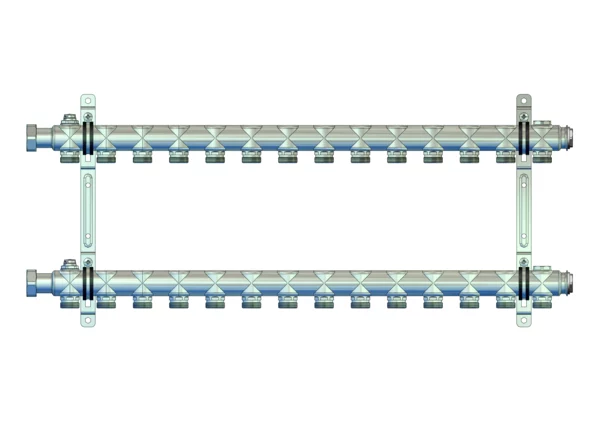

strawa HK-Anschlussverteiler e-class 52 ohne SFE 14 Hkr. BxHxT: 745 x 320 x 67 mm Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln

Artikelnummer: 51-005214

Listenpreis: 261,30 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

strawa HK-Anschlussverteiler e-class 52 ohne SFE 14 Hkr.

1. Beschreibung:
Anschlussverteiler für den Heizkörperanschluss, Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis
ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 (100) ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 2,1 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
- Vorlaufbalken und Rücklaufbalken ohne Absperr- bzw. Regulierventile
3.2. Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
3.3. Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse.
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Anschluss nach oben oder unten

Der Anschlussverteiler für Heizkörperanschlüsse aus Edelstahl ist für die Verteilung von Anschlussleitungen zu den Heizkörpern gedacht.
Im Vor- und Rücklaufbalken sind keine Abperr- oder Reguliermöglichkeiten eingebaut. der hydraulische Abgleich muss am Heizkörper erfolgen.
Über die Entlüftungsventile im Vor- und Rücklaufbalken können die Heizkreise entlüftet werden.
Am Primäranschluss können verschiedene Anschlussgarnituren mit oder ohne Wärmezählerdistanzrohr montiert werden.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.

strawa HK-Anschlussverteiler e-class 52 ohne SFE 14 Hkr.

1. Beschreibung:
Anschlussverteiler für den Heizkörperanschluss, Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis
ohne Anschlussgarnitur
2. Technische Daten:
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 (100) ° C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 2,1 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken
- Vorlaufbalken und Rücklaufbalken ohne Absperr- bzw. Regulierventile
3.2. Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
3.3. Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse.
4.1 Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Anschluss nach oben oder unten

Abmessung (Breite x Höhe x Tiefe): 745 x 320 x 67 mm
Gewicht: 5,275 kg
EAN: 4061323017393
Warennummer: 84818039
Artikelnummer: 51-005214
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-005214

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa HK-Anschlussverteiler
e-class 52 ohne SFE 14 Hkr.
BxHxT: 745 x 320 x 67 mm
Entlüftungsventil im Vor- und
Rücklaufbalken, Doppelwandhalter 200 mm
mit Schrauben und Dübeln

EAN: 4061323017393
Artikelnummer: 51-005214
Warengruppe: 51
Warennummer: 84818039

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323017393

Listenpreis261,30 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818039

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)745

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)5

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)780

Gewicht (kg)5

Merkmale

Klassifizierung ETIM 9

Geeignet für Trinkwasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenninnendurchmesser Anschluss 1 1 Zoll (25)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 sonstige

Nenndurchmesser Anschluss 2 1 Zoll (25)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 sonstige

Anzahl der Abzweige 14

Anzahl der Verzweigungsrichtungen 1

Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen EV019412

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Ja

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Nein

EF021573 Nein

Mit Isolierung Nein

Breite 745 mm

Höhe 320 mm

Tiefe 67 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

EFNL0003 -

Typenzulassung nach BBR/EKS Nein
